VF60S

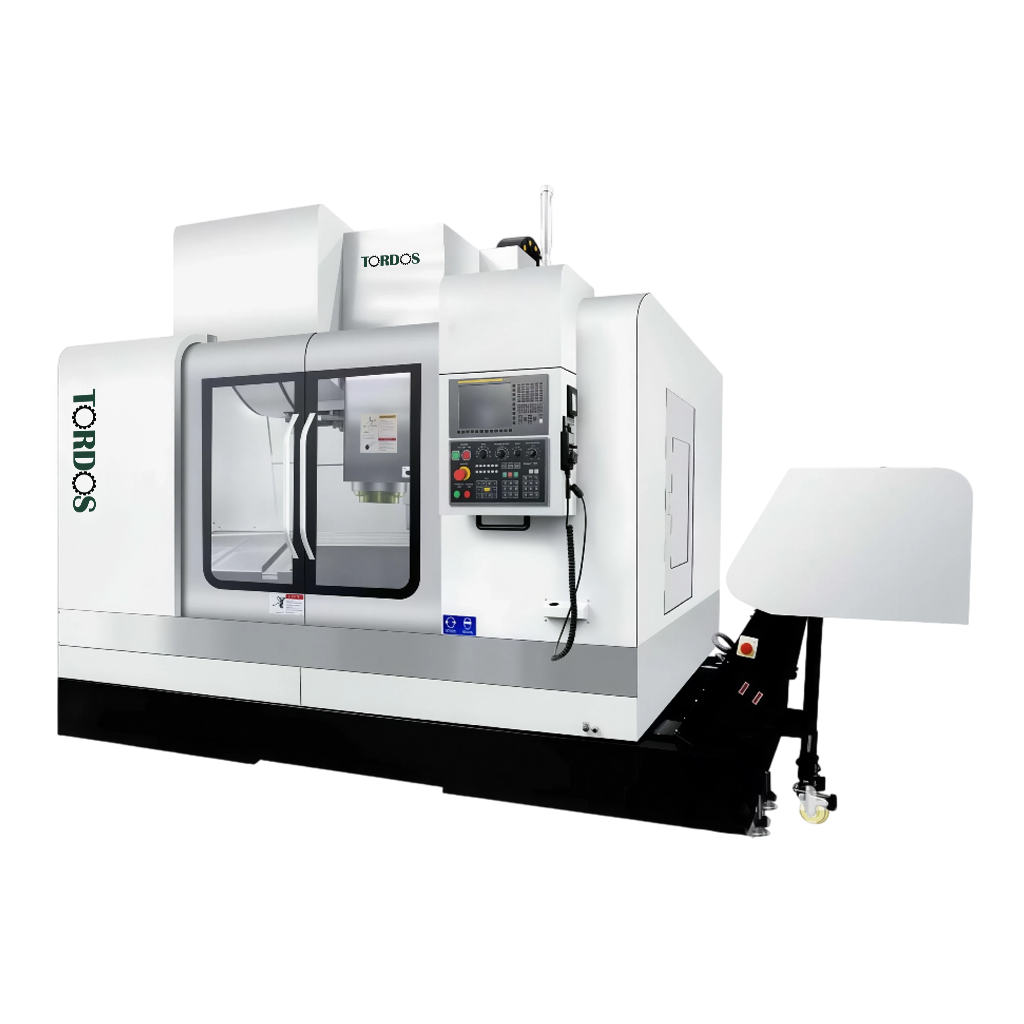

Вертикальный обрабатывающий центр с ЧПУ

Получить предложение

В наличии

VF60S

Вертикальный обрабатывающий центр с ЧПУ

Прутковый автомат швейцарского типа с ЧПУ RC926

Получить предложение

VF60S

В наличии

Конфигурация №1

- Cистема ЧПУ
HEIDENHAIN TNC 620 / Fanuc 0i MF (3B)

- Полностью закрытый
защитный кожух станка

- Устройство автоматической
смены инструмента
Arm с ATC 24

- Держатель инструмента BT40

- Скорость вращения
шпинделя 12 000 об/мин

- 3-осевая линейная
направляющая для роликов

- Система подачи охлаждающей
жидкости для резки

- Автоматическая централизованная
система смазки

- Цепной конвейер для сбора стружки
и тележка для сбора стружки

- Устройство для обдува шпинделя

- Пистолет для подачи охлаждающей
жидкости
и пневматический пистолет

- Электрический шкаф с кондиционером

- MPG

- Автоматическое отключение
питания M30

- Ящик для инструментов

- Устройство для охлаждения масла
в шпинделе

- Коллектор масляного тумана

- Маслоотделитель

- Подача охлаждающей жидкости
через шпиндель 30 бар
(полый двигатель)

- Оптическая шкала HEIDENHAIN
для осей X / Y / Z

- Поворотный стол ø 250 мм
для четвертой оси

- Система измерения деталей
RENISHAW OMP60

- Инструментальная измерительная
система RENISHAW TS27R

Конфигурация №2

ЧПУ FANUC 3A+GUIDE i+AICC-II

ЖК-дисплей 10,4 дюйма

Полностью закрытый защитный кожух
станка

Автоматическое устройство
смены инструмента на 24 инструмента,
держатель инструмента B

Прямой шпиндель 12 000 об/мин

Три оси с линейными роликовыми
направляющими

Система подачи СОЖ

Система автоматической
централизованной смазки

Цепной скребковый транспортер
для удаления стружки

Тележка для сбора стружки

Устройство продувки шпинделя

Пистолет для подачи СОЖ

Пневматический пистолет (продувочный)

Электрошкаф с кондиционером

Электронная маховик(MPG)

Интерфейсы USB и Ethernet

Рабочее освещение

Трехцветная сигнальная лампа

Базовый набор инструментов

Винты горизонтальной регулировки
и фундаментные плиты

Трансформатор (380В → 220В)

Устройство охлаждения температуры
масла шпинделя

Подача СОЖ через шпиндель, 20 бар

Конфигурация №3

ЧПУ FANUC 3A+GUIDE i+AICC-II

ЖК-дисплей 10,4 дюйма

Полностью закрытый защитный кожух
станка

Автоматическое устройство смены
инструмента на 24 инструмента,
держатель инструмента BT40

Прямой шпиндель 12 000 об/мин

Три оси с линейными роликовыми
направляющими

Система подачи смазочно-охлаждающей
жидкости (СОЖ)

Система автоматической
централизованной смазки

Цепной скребковый транспортер для
удаления стружки

Тележка для сбора стружки

Устройство продувки шпинделя

Пистолет для подачи СОЖ

Пневматический пистолет (продувочный)

Электрошкаф с кондиционером

Электронная маховик (MPG)

Интерфейсы USB и Ethernet

Рабочее освещение

Трехцветная сигнальная лампа

Автоматическое отключение питания (M30)

Базовый набор инструментов

Винты горизонтальной регулировки
и фундаментные плиты

Трансформатор (380В → 220В)

Устройство охлаждения температуры
масла шпинделя

Технические характеристики

X-ход по оси

850 мм

Y-ход по оси

600 мм

Z-ход по оси

600 мм

Расстояние от торца шпинделя до рабочего стола

100 - 700 мм

Расстояние от центра шпинделя
до поверхности скольжения колонны

637 мм

Размер рабочего стола

1100 × 600 мм

Максимальная грузоподъемность стола

500 мм

Размер Т-образного паза
(ширина паза x расстояние между пазами x количество пазов)

18 × 90 × 5 мм

Скорость вращения шпинделя

12 000 об/мин

Конус шпинделя

BT 40

Высокая скорость подачи (X / Y / Z)

36 / 36 / 36 м/мин

Держатель инструмента

BT 40

Магазин для инструментов

ATC 24

Максимальный диаметр инструмента

φ76 / φ150 мм

Максимальная длина инструмента

250 мм

Максимальный вес инструмента

8 кг

Время смены инструмента
(от инструмента к инструменту)

2.5 сек

Мощность основного двигателя (непрерывно / 30 минут)

10 / 14 кВт

Мощность двигателя при подаче по осям X/Y/Z

3.0 / 3.0 / 3.0 кВт

Мощность двигателя с охлаждающей жидкостью для резки

0.75 + 0.75 кВт

Требуемое давление воздуха

6 кг/см²

Требуемая мощность

30 кВА

Точность позиционирования (немецкий VDI3441)

0.008 / на всю длину

Точность повторяющегося позиционирования (немецкий VDI3441)

0.004 мм

Система ЧПУ

HEIDENHAIN TNC 620 / Fanuc 0i MF (3B)

Габариты (без конвейера)

2600х2200х2800 мм

Вес станка

6500 кг

Основные компоненты

Подшипники шпинделя

NBT (Japan)

Шпиндель

KENTURN (Taiwan)

Направляющие роликового типа

HIWIN / PMI (Taiwan)

Шариковый винт

HIWIN / PMI (Taiwan)

3-осевой опорный подшипник

NSK / NACHI (Japan)

Связь

FPT (Taiwan)

Магазин для инструментов

OKADA (Taiwan)

Цилиндр для инструментов

HAOCHENG (Taiwan)

Автоматический лубрикатор

BAOTN (Taiwan)

Насос для смазочно-охлаждающей
жидкости

STAIRS (Taiwan)

Пневматическая тройная деталь

MINDMIN (Taiwan)

Кондиционер электрошкафа

QUANGUAN (Taiwan)

Контактор

SIEMENS (Germany)

Автоматический выключатель

SIEMENS (Germany)

Клеммная колодка

WEIDMULLER (Germany)

Главный сервомотор

HEIDENHAIN (Germany)

Трехосевой приводной
двигатель сервопривода

HEIDENHAIN (Germany)

Система ЧПУ

HEIDENHAIN (Germany)

Оптическая шкала

HEIDENHAIN (Germany)

Поворотный стол
с четвертой осью

LV TJR (Taiwan)

Измерение инструмента

RENISHAW (Britain)

Измерение заготовки

RENISHAW (Britain)

VF60S

В наличии

Конфигурация №1

- Cистема ЧПУ
HEIDENHAIN TNC 620 / Fanuc 0i MF (3B)

- Полностью закрытый
защитный кожух станка

- Устройство автоматической
смены инструмента
Arm с ATC 24

- Держатель инструмента BT40

- Скорость вращения
шпинделя 12 000 об/мин

- 3-осевая линейная
направляющая для роликов

- Система подачи охлаждающей
жидкости для резки

- Автоматическая централизованная
система смазки

- Цепной конвейер для сбора стружки
и тележка для сбора стружки

- Устройство для обдува шпинделя

- Пистолет для подачи охлаждающей
жидкости
и пневматический пистолет

- Электрический шкаф с кондиционером

- MPG

- Автоматическое отключение
питания M30

- Ящик для инструментов

- Устройство для охлаждения масла
в шпинделе

- Коллектор масляного тумана

- Маслоотделитель

- Подача охлаждающей жидкости
через шпиндель 30 бар
(полый двигатель)

- Оптическая шкала HEIDENHAIN
для осей X / Y / Z

- Поворотный стол ø 250 мм
для четвертой оси

- Система измерения деталей
RENISHAW OMP60

- Инструментальная измерительная
система RENISHAW TS27R

Конфигурация №2

ЧПУ FANUC 3A+GUIDE i+AICC-II

ЖК-дисплей 10,4 дюйма

Полностью закрытый защитный кожух станка

Автоматическое устройство
смены инструмента на 24 инструмента,
держатель инструмента B

Прямой шпиндель 12 000 об/мин

Три оси с линейными роликовыми
направляющими

Система подачи СОЖ

Система автоматической
централизованной смазки

Цепной скребковый транспортер
для удаления стружки

Тележка для сбора стружки

Устройство продувки шпинделя

Пистолет для подачи СОЖ

Пневматический пистолет (продувочный)

Электрошкаф с кондиционером

Электронная маховик(MPG)

Интерфейсы USB и Ethernet

Рабочее освещение

Трехцветная сигнальная лампа

Базовый набор инструментов

Винты горизонтальной регулировки
и фундаментные плиты

Трансформатор (380В → 220В)

Устройство охлаждения температуры
масла шпинделя

Подача СОЖ через шпиндель, 20 бар

Конфигурация №3

ЧПУ FANUC 3A+GUIDE i+AICC-II

ЖК-дисплей 10,4 дюйма

Полностью закрытый защитный кожух
станка

Автоматическое устройство смены
инструмента на 24 инструмента,
держатель инструмента BT40

Прямой шпиндель 12 000 об/мин

Три оси с линейными роликовыми
направляющими

Система подачи смазочно-охлаждающей
жидкости (СОЖ)

Система автоматической
централизованной смазки

Цепной скребковый транспортер для
удаления стружки

Тележка для сбора стружки

Устройство продувки шпинделя

Пистолет для подачи СОЖ

Пневматический пистолет (продувочный)

Электрошкаф с кондиционером

Электронная маховик (MPG)

Интерфейсы USB и Ethernet

Рабочее освещение

Трехцветная сигнальная лампа

Автоматическое отключение питания (M30)

Базовый набор инструментов

Винты горизонтальной регулировки
и фундаментные плиты

Трансформатор (380В → 220В)

Устройство охлаждения температуры
масла шпинделя

Технические характеристики

X-ход по оси

850 мм

Y-ход по оси

600 мм

Z-ход по оси

600 мм

Расстояние от торца
шпинделя
до рабочего стола

100 - 700 мм

Расстояние
от центра
шпинделя
до поверхности
скольжения
колонны

637 мм

Размер рабочего
стола

1100 × 600 мм

Максимальная
грузоподъемность
стола

500 мм

Размер Т-образного
паза
(ширина паза x
расстояние
между пазами x
количество
пазов)

18 × 90 × 5 мм

Скорость вращения
шпинделя

12 000 об/мин

Конус шпинделя

BT 40

Высокая скорость
подачи
(X / Y / Z)

36 / 36 / 36 м/мин

Держатель
инструмента

BT 40

Магазин для
инструментов

ATC 24

Максимальный
диаметр
инструмента

φ76 / φ150 мм

Максимальная длина
инструмента

250 мм

Максимальный вес
инструмента

8 кг

Время смены
инструмента
(от инструмента
к инструменту)

2.5 сек

Мощность основного
двигателя
(непрерывно /
30 минут)

10 / 14 кВт

Мощность двигателя
при подаче
по осям X/Y/Z

3.0 / 3.0 / 3.0 кВт

Мощность двигателя
с
охлаждающей
жидкостью
для резки

0.75 + 0.75 кВт

Требуемое давление
воздуха

6 кг/см²

Требуемая мощность

30 кВА

Точность
позиционирования
(немецкий VDI3441)

0.008 / на всю длину

Точность
повторяющегося
позиционирования
(немецкий VDI3441)

0.004 мм

Система ЧПУ

HEIDENHAIN TNC 620 / Fanuc 0i MF (3B)

Габариты
(без конвейера)

2600х2200х2800 мм

Вес станка

6500 кг

Стандартная комплектация

Подшипники
шпинделя

NBT (Japan)

Шпиндель

KENTURN (Taiwan)

Направляющие
роликового типа

HIWIN / PMI (Taiwan)

Шариковый винт

HIWIN / PMI (Taiwan)

3-осевой опорный
подшипник

NSK / NACHI (Japan)

Связь

FPT (Taiwan)

Магазин для
инструментов

OKADA (Taiwan)

Цилиндр для
инструментов

HAOCHENG (Taiwan)

Автоматический
лубрикатор

BAOTN (Taiwan)

Насос для
смазочно-
охлаждающей
жидкости

STAIRS (Taiwan)

Пневматическая
тройная деталь

MINDMIN (Taiwan)

Кондиционер
электрошкафа

QUANGUAN (Taiwan)

Контактор

SIEMENS (Germany)

Автоматический
выключатель

SIEMENS (Germany)

Клеммная
колодка

WEIDMULLER (Germany)

Главный
сервомотор

HEIDENHAIN (Germany)

Трехосевой
приводной
двигатель
сервопривода

HEIDENHAIN (Germany)

Система ЧПУ

HEIDENHAIN (Germany)

Оптическая
шкала

HEIDENHAIN (Germany)

Поворотный стол
с четвертой осью

LV TJR (Taiwan)

Измерение
инструмента

RENISHAW (Britain)

Измерение
заготовки

RENISHAW (Britain)

Получить технико-коммерческое предложение

В нашей компании вы можете купить вертикальный обрабатывающий центр с ЧПУ VF60S от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.

Частые вопросы

Какие у Вас технические преимущества?

Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.

Подробнее о технологии

Какой срок поставки станков?

Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.

Входит ли в стоимость ПНР?

Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.

Какой срок гарантии на оборудование?

Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.

Вы проводите инструктаж сотрудников?

Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).

Какая стоимость бронирования станка?

Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.

О производителе

Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.

Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.

Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.

О производителе

Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.

2014 ООО «Венде Групп»
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088

stanki@vende-group.ru
+7(812)456-72-01

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для уточнения деталей и получения дополнительной информации, а также запроса технико-коммерческого предложения (ТКП) просьба обращаться по телефону и/или электронной почте, указанных в разделе "Контакты".

2014 ООО «Венде Групп»
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088

stanki@vende-group.ru
+7(812)456-72-01

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для уточнения деталей и получения дополнительной информации, а также запроса технико-коммерческого предложения (ТКП) просьба обращаться по телефону и/или электронной почте, указанных в разделе "Контакты".

Работает на LPmotor
