Серия TGU

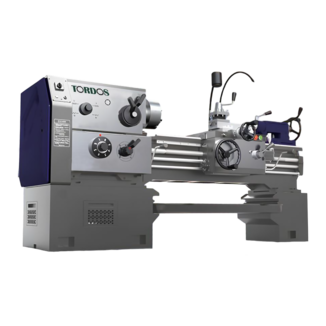

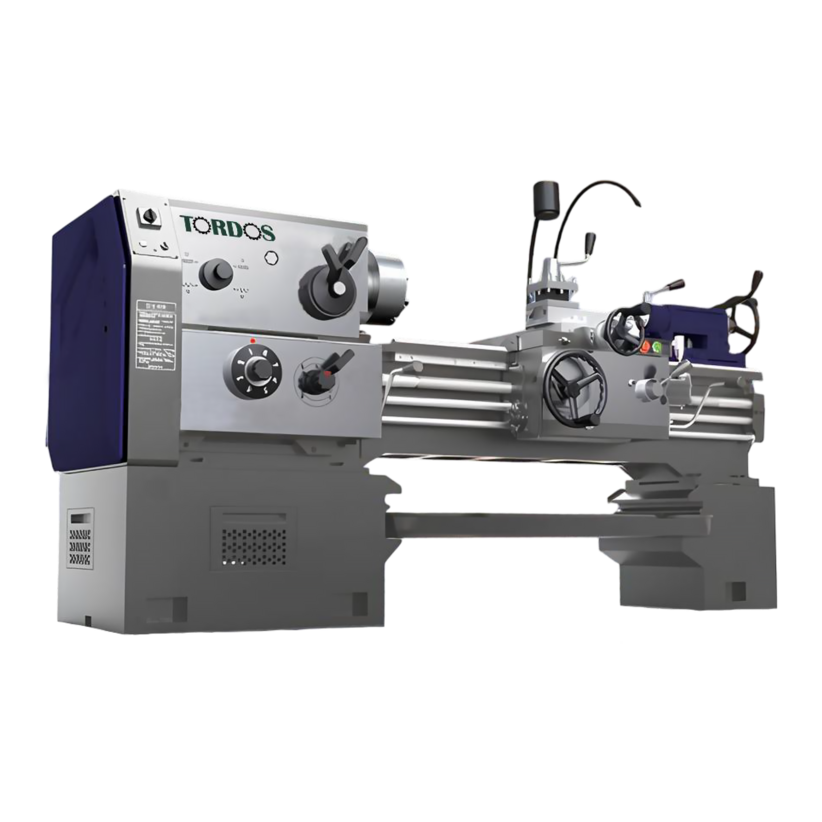

Универсальный токарно-винторезный станок
Серия TGU
Универсальный токарно-винторезный станок
Технические характеристики
Технические параметры
Общие параметры
Наибольший диаметр точения над станиной
Ø400 мм
Наибольший диаметр точения над суппортом
Ø210 мм
Наибольший вылет над суппортом
630×210 мм
Макс. расстояние между центрами / длина точения
1000 мм
Ширина станины
400 мм
Размер сечения резцедержателя
25×25 мм
Шпиндель
Диапазон скоростей шпинделя (ступеней)
10-1400 (24) об/мин
Диапазон скоростей шпинделя (реверс)
14-1580 (12) об/мин
Диаметр отверстия шпинделя
Ø80 мм
Конус переднего отверстия шпинделя
Ø90мм (120) мм
Подача
Продольная подача на оборот (64 вида)
0.11-1.6 / 0.028-0.11 / 1.76-6.4 мм/об
Поперечная подача на оборот (64 вида)
0.05-0.8 / 0.014-0.05 / 0.88-3.2 мм/об
Суппорт
Поперечное перемещение суппорта
320 мм
Перемещение верхнего суппорта
140 мм
Угол поворота суппорта
±90°
Скорость быстрого перемещения (продоль/поперек)
4 / 2 м/мин
Задняя бабка
Макс. ход пиноли задней бабки
150 мм
Диаметр пиноли задней бабки
75 мм
Конус пиноли задней бабки
Морзе №5
Диапазон нарезания резьбы
Метрические резьбы (виды)
1-192 (44) мм
Дюймовые резьбы (виды)
1/2-24 (28) ниток/дюйм
Модульные резьбы (виды)
0.25-48 (39) мм
Резьбы с диаметральным шагом (виды)
1/2-96 (38) D.P
Прочее
Мощность главного электродвигателя
7,5 кВт
Масса нетто
2070 кг
Габаритные размеры (Д×Ш×В)
2668×1000×1270 мм
Технические параметры
Общие параметры
Наибольший диаметр точения над станиной
Ø500 мм
Наибольший диаметр точения над суппортом
Ø300 мм
Наибольший вылет над суппортом
Ø720 x 210 мм
Макс. расстояние между центрами / длина точения
1000/900; 1500/1400 мм
Ширина станины
400 мм
Размер сечения резцедержателя
25×25 мм
Шпиндель
Диапазон скоростей шпинделя (ступеней)
10-1400 (24) об/мин
Диапазон скоростей шпинделя (реверс)
14-1580 (12) об/мин
Диаметр отверстия шпинделя
Ø80 мм
Конус переднего отверстия шпинделя
Ø90мм (1:20) мм
Подача
Продольная подача на оборот (64 вида)
0.11-1.6 / 0.028-0.11 / 1.76-6.4 мм/об
Поперечная подача на оборот (64 вида)
0.05-0.8 / 0.014-0.05 / 0.88-3.2 мм/об
Суппорт
Поперечное перемещение суппорта
320 мм
Перемещение верхнего суппорта
140 мм
Угол поворота суппорта
±90°
Скорость быстрого перемещения (продоль/поперек)
4 / 2 м/мин
Задняя бабка
Макс. ход пиноли задней бабки
150 мм
Диаметр пиноли задней бабки
Ø75 мм
Конус пиноли задней бабки
Морзе №5
Диапазон нарезания резьбы
Метрические резьбы (виды)
1-192 (44) мм
Дюймовые резьбы (виды)
1/2-24 (28) ниток/дюйм
Модульные резьбы (виды)
0.25-48 (39) мм
Резьбы с диаметральным шагом (виды)
1/2-96 (38) D.P
Прочее
Мощность главного электродвигателя
7,5 кВт
Масса нетто
2140 / 2290 кг
Габаритные размеры (Д×Ш×В)
2668×1037×1315 / 3168×1037×1315 мм
Технические характеристики
Технические параметры
Общие параметры
Наибольший диаметр
точения над станиной
точения над станиной
Ø400 мм
Наибольший диаметр
точения над суппортом
точения над суппортом
Ø210 мм
Наибольший вылет
над суппортом
над суппортом
630×210 мм
Макс. расстояние
между
центрами / длина точения
между
центрами / длина точения
1000 мм
Ширина станины
400 мм
Размер сечения
резцедержателя
резцедержателя
25×25 мм
Шпиндель
Диапазон скоростей
шпинделя (ступеней)
шпинделя (ступеней)
10-1400 (24) об/мин
Диапазон скоростей
шпинделя (реверс)
шпинделя (реверс)
14-1580 (12) об/мин
Диаметр
отверстия шпинделя
отверстия шпинделя
Ø80 мм
Конус переднего
отверстия шпинделя
отверстия шпинделя
Ø90мм (120) мм
Подача
Продольная подача
на оборот (64 вида)
на оборот (64 вида)
0.11-1.6 / 0.028-0.11 / 1.76-6.4 мм/об
Поперечная подача
на оборот (64 вида)
на оборот (64 вида)
0.05-0.8 / 0.014-0.05 / 0.88-3.2 мм/об
Суппорт
Поперечное перемещение
суппорта
суппорта
320 мм
Перемещение верхнего
суппорта
суппорта
140 мм
Угол поворота суппорта
±90°
Скорость быстрого
перемещения
(продоль/поперек)
перемещения
(продоль/поперек)
4 / 2 м/мин
Задняя бабка
Макс. ход пиноли
задней бабки
задней бабки
150 мм
Диаметр пиноли
задней бабки
задней бабки
75 мм
Конус пиноли
задней бабки
задней бабки
Морзе №5
Диапазон нарезания
резьбы
резьбы
Метрические
резьбы (виды)
резьбы (виды)
1-192 (44) мм
Дюймовые
резьбы (виды)
резьбы (виды)
1/2-24 (28) ниток/дюйм
Модульные
резьбы (виды)
резьбы (виды)
0.25-48 (39) мм
Резьбы с диаметральным
шагом (виды)
шагом (виды)
1/2-96 (38) D.P
Прочее
Мощность главного
электродвигателя
электродвигателя
7,5 кВт
Масса нетто
2070 кг
Габаритные размеры
(Д×Ш×В)
(Д×Ш×В)
2668×1000×1270 мм
Технические параметры
Общие параметры
Наибольший диаметр
точения
над станиной
точения
над станиной
Ø500 мм
Наибольший диаметр
точения
над суппортом
точения
над суппортом
Ø300 мм
Наибольший вылет над
суппортом
суппортом
Ø720 x 210 мм
Макс. расстояние
между
центрами / длина точения
между
центрами / длина точения
1000/900; 1500/1400 мм
Ширина станины
400 мм
Размер сечения
резцедержателя
резцедержателя
25×25 мм
Шпиндель
Диапазон скоростей
шпинделя
(ступеней)
шпинделя
(ступеней)
10-1400 (24) об/мин
Диапазон скоростей
шпинделя
(реверс)
шпинделя
(реверс)
14-1580 (12) об/мин
Диаметр отверстия
шпинделя
шпинделя
Ø80 мм
Конус переднего
отверстия
шпинделя
отверстия
шпинделя
Ø90мм (1:20) мм
Подача
Продольная подача
на оборот
(64 вида)
на оборот
(64 вида)
0.11-1.6 / 0.028-0.11 / 1.76-6.4 мм/об
Поперечная подача
на оборот
(64 вида)
на оборот
(64 вида)
0.05-0.8 / 0.014-0.05 / 0.88-3.2 мм/об
Суппорт
Поперечное перемещение
суппорта
суппорта
320 мм
Перемещение верхнего
суппорта
суппорта
140 мм
Угол поворота суппорта
±90°
Скорость быстрого
перемещения
(продоль/поперек)
перемещения
(продоль/поперек)
4 / 2 м/мин
Задняя бабка
Макс. ход пиноли
задней бабки
задней бабки
150 мм
Диаметр пиноли
задней бабки
задней бабки
Ø75 мм
Конус пиноли
задней бабки
задней бабки
Морзе №5
Диапазон нарезания
резьбы
резьбы
Метрические резьбы
(виды)
(виды)
1-192 (44) мм
Дюймовые резьбы
(виды)
(виды)
1/2-24 (28) ниток/дюйм
Модульные резьбы
(виды)
(виды)
0.25-48 (39) мм
Резьбы с диаметральным
шагом (виды)
шагом (виды)
1/2-96 (38) D.P
Прочее
Мощность главного
электродвигателя
электродвигателя
7,5 кВт
Масса нетто
2140 / 2290 кг
Габаритные размеры
(Д×Ш×В)
(Д×Ш×В)
2668×1037×1315 / 3168×1037×1315 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить универсальный токарно-винторезный станок серии TGU от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
