Серия DPA
Прутковый автомат швейцарского типа с ЧПУ
Серия DPA
Прутковый автомат швейцарского типа с ЧПУ
Конфигурация и комплектующие
Стандартная конфигурация
ЧПУ SYNTEC 200TB
Масляный насос высокого давления

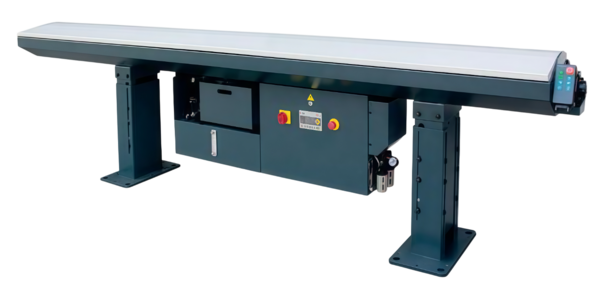

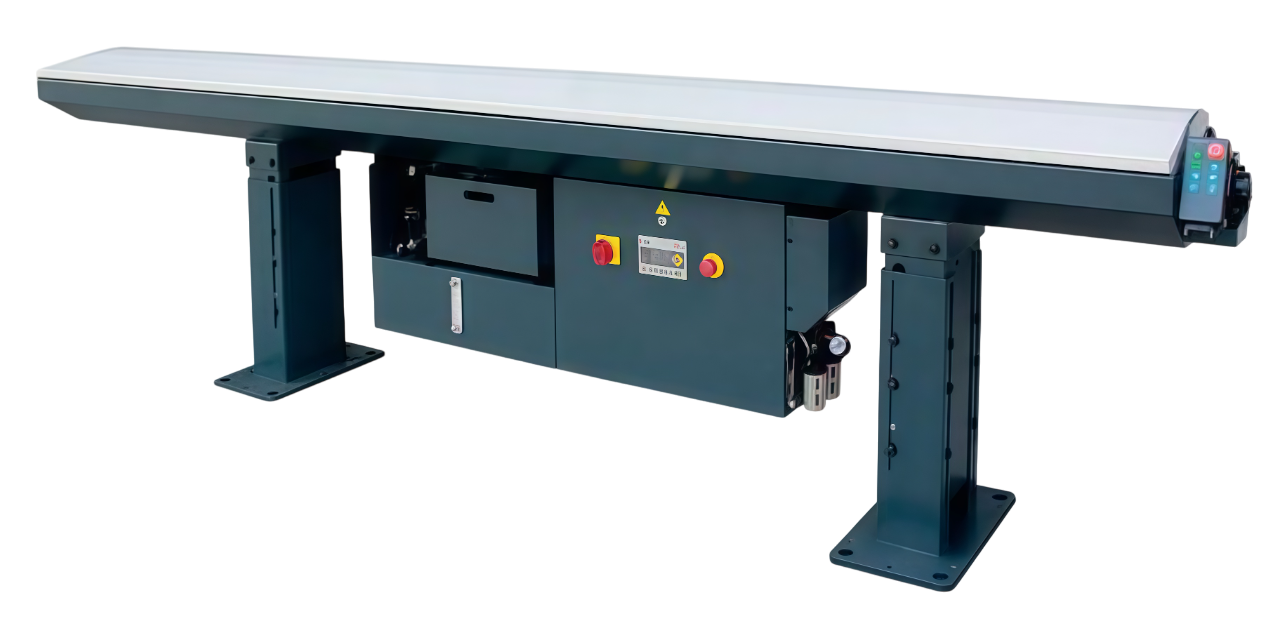

Автоматический податчик прутка 3м
Фрезерный торцевой приводной блок главного шпинделя
Масляный сепаратор
Набор цанг, включая цанги шпинделя, субшпинделя, цанги и втулки податчика прутка, от 4 до 26 мм
Патрон главного шпинделя
Патрон субшпинделя
Синхронизация вращения направляющей втулки
Устройство распознавания режущего инструмента
Система охлаждения
Система смазки
Система охлаждения шпинделя
Блокировка защитной дверцы
Устройство выталкивания заготовки из субшпинделя
Освещение рабочей зоны, сигнальная лампа
Ловушка для деталей
Основные компоненты
Винт
Япония THK
Направляющие
Япония THK/PMI
Комплект подшипников с предварительным натяжением
Швеция SKF
Подшипник
Япония NSK
Сервомоторы
Япония Yaskawa
Контролер ЧПУ
Тайвань New Generation
Электрические компоненты
Schneider, Германия, Omron, Япония
Пневматические компоненты
Япония CKD
Кабеля
Германия LEONI
Муфты
Япония Miki
Шпиндель
Сервоэлектрический
Маслянная система
Тайвань Zhenrong
Мотор
Япония KHK
Шлицевые валы
Япония THK
Основные характеристики ЧПУ
SYNTEC 200TB
Да
8,4-дюймовый цветной ЖК-экран + панель оператора
Да
Язык системы ЧПУ: английский
Да
MPG (маховичок)
Да
слот PMCIA
Да
разъем USB
Да
разьем Ethernet
Да
Объем памяти для УП
1Mб
Максимальное количество УП
800
Количество инструментальных корректоров
96
Минимальное приращение
0.001мм
Программирование в ISO кодах
Да
Интерполяция: линейная, круговая, полярная, цилиндрическая
Да
Опции
Дополнительная ось Y2 и задний приводной блок
Автоматический податчик прутка 3 м
Насос высокого давления
Мониторинг потока СОЖ
Стружечный конвейер
Устройство улавливания масляного тумана
Технические характеристики
Параметры обработки
MAX Ø обработки
Ø20 мм
Ход
250 мм
Максимальное количество
оборотов главного шпинделя
оборотов главного шпинделя
10000 об/мин
Максимальное количество
оборотов субшпинделя
оборотов субшпинделя
8000 об/мин
Номинальные обороты
приводной головки
приводной головки
5000 об/мин
Ускоренное перемещение по оси X1
24 м/мин
Ускоренное перемещение
по осям Y, Z1, X2, Z2
по осям Y, Z1, X2, Z2
32 м/мин
Количество инструментов
Инструменты для наружной
обработки
обработки
5 шт.
Инструменты для фронтальной
обработки
обработки
5 шт.
Приводные инструменты
4 шт.
Инструменты торцевой обработки
4 шт.
Спецификация инструментов
Инструменты для наружной обработки
16x16 мм
Диаметр инструментов
для фронтальной обработки
для фронтальной обработки
5xØ20 мм/м
Приводы и мощность
Мощность привода
главного шпинделя
главного шпинделя
2,2/3,7 кВт
Мощность привода
субшпинделя
субшпинделя
1,5/2,2 кВт
Мощность привода
инструмента
инструмента
0,75 кВт
Мощность насоса СОЖ
0,4 кВт
Мощность охлаждения
шпинделя
шпинделя
0,075 кВт
Мощность насоса
смазки направляющих
смазки направляющих
0,01 кВт
Давление сжатого воздуха
0,7 МПа
Расход сжатого воздуха
0,5 м³/мин
Электроснабжение
Номинал
автоматического выключателя
автоматического выключателя
40 А
Потребляемая мощность
9,3 кВт
Параметры обработки
MAX Ø обработки
Ø26 мм
MAX длина точения
190 мм
MAX Ø сверления (акс.)
Ø10 мм
MAX Ø нарезания резьбы (акс.)
M8 мм
MAX количество оборотов
10 000 об/мин
MAX Ø сверления (рад.)
Ø7 мм
MAX Ø нарезания резьбы (рад.)
M6 мм
MAX обороты
ER11:10000/ER16:8000
Номинальные обороты головки
ER11:8000/ER16:6000
MAX длина забора заготовки
100 мм
Размеры инструмента
Количество устанавливаемых инструментов
6
Сечение токарных оправок
Кв.12x12
Наружный Ø оправок
Ø25 Х 4Т
Ускоренные перемещения
Оси Z1/Z2/X2/Y
30 м/мин
X1
20 м/мин
Направляющие втулки
Шпиндель
TSUGAMI B0265CCR
Приводной инструмента
ER11; ER16
Направляющая
TSUGAMI BS-20#-B
Мотор
Мощность шпинделя
2,5/3,7 кВт
Мощность приводного блока
1 кВт
СОЖ
0,4 кВт
Охлаждение шпинделя
0,075 кВт
Смазка направляющих
0,01 кВт
Другое
Высота центра шпинделя
1060 мм
Давление воздуха
0,7мПа 0,5м³/мин
Мощность главного выключателя (авт)
40 A
Потребляемая мощность
9,3 кВт
Параметры обработки
MAX Ø обработки
Ø38 мм
Длина точения
280 мм
Число оборотов
главного шпинделя
главного шпинделя
8000 об/мин
Число оборотов
субшпинделя
субшпинделя
8000 об/мин
Приводные инструменты
5000 об/мин
Минимальный блок
индексации оси CS
(Главный/вспомогательный шпиндель)
индексации оси CS
(Главный/вспомогательный шпиндель)
0,001°
Быстрое перемещение
по осям Y, Z1, X2, Z2
по осям Y, Z1, X2, Z2
32 м/мин
Быстрое перемещение
по оси X1
по оси X1
24 м/мин
Количество инструментов
Инструменты для наружной
обработки
обработки
5 шт.
Инструменты для фронтальной
обработки
обработки
5 шт.
Приводные инструменты
4 шт.
Инструменты торцевой обработки
4 шт.
Спецификация инструментов
Инструменты для наружной
обработки
обработки
16x16 мм
Диаметр инструментов
для фронтальной обработки
для фронтальной обработки
5xØ20 мм
Инструмент для осевой обработки
ER16
Электродвигатели
Электродвигатель шпинделя
5.5/7.5 кВт
Электродвигатель субшпинделя
1.5/2.2 кВт
Двигатель сервопривода
0.75 кВт
Двигатель приводного инструмента
1 кВт
Двигатель смазочного насоса
100 Вт
Двигатель насоса охлаждающей жидкости
0.9 кВт
Вспомогательное оборудование
Объем бака охлаждающей жидкости
200 л
Емкость бака для смазки
1,8 л
Габариты и масса
Высота от пола до центра шпинделя
1000 мм
Длина станка
2581 мм
Ширина станка
1563 мм
Высота станка
1791 мм
Масса станка
3900 кг
Блок управления ЧПУ
FANUC Oi-TF PLUS
Технические характеристики
В наличии
Параметры обработки
MAX Ø обработки
Ø26мм
MAX длина точения
190мм
MAX Ø сверления (акс.)
Ø10мм
MAX Ø нарезания резьбы (акс.)
M8мм
MAX количество оборотов
10 000об/мин
MAX Ø сверления (рад.)
Ø7мм
MAX Ø нарезания резьбы (рад.)
M6мм
MAX длина забора заготовки
100 мм
Размеры инструмента
Количество уст. инструментов
6
Сечение токарных оправок
Кв.12x12
Наружный Ø оправок
Ø25 Х 4Т
Ускоренные перемещения
Оси Z1/Z2/X2/Y
30м/мин
X1
20 м/мин
Направляющие втулки
Шпиндель
TSUGAMI B0265CCR
Приводной инструмента
ER11; ER16
Направляющая
TSUGAMI BS-20#-B
Мотор
Мощность шпинделя
2,5/3,7кВт
Мощность приводного блока
1кВт
СОЖ
0,4кВт
Охлаждение шпинделя
0,075кВт
Смазка направляющих
0,01кВт
Другое
Высота центра шпинделя
1060 мм
Давление воздуха
0,7мПа 0,5м³/мин
Мощность главного выключателя
40 A
Потребляемая мощность
9,3 кВт
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить прутковый автомат швейцарского типа с ЧПУ DPA от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
