Готов к отгрузке из КНР

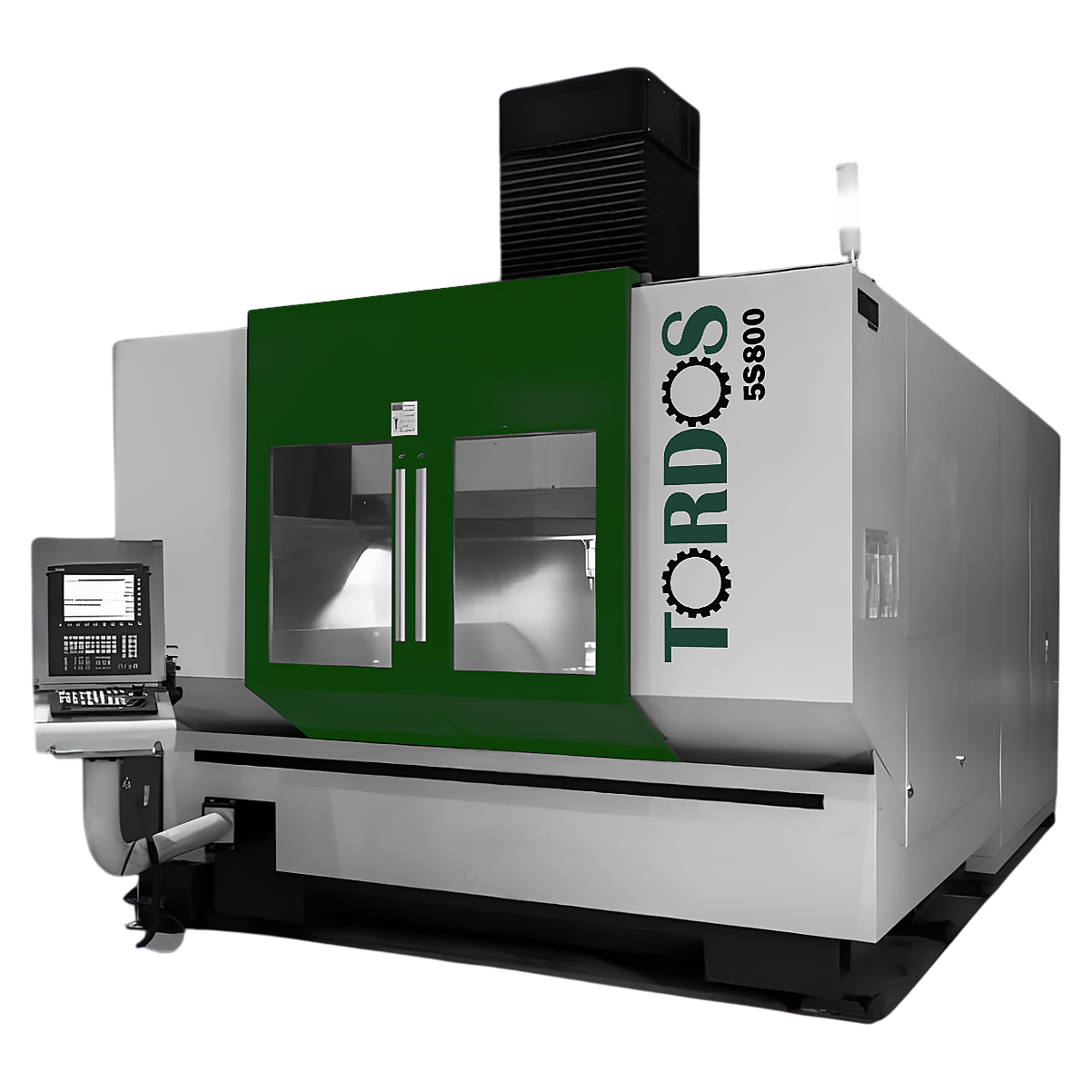

5S800
Вертикальный 5-осевой обрабатывающий центр с ЧПУ
- Система ЧПУ: HEIDENHAIN TNC640
- Подача охлаждающей жидкости через шпиндель: 40 бар
- Система измерения инструмента LaserControlM Micro Compact A3-8L1
- Система измерения заготовок TS640 и SE661
- Линейные и круговые энкодеры HEIDENHAIN
- Подача охлаждающей жидкости через шпиндель: 40 бар
- Система измерения инструмента LaserControlM Micro Compact A3-8L1
- Система измерения заготовок TS640 и SE661
- Линейные и круговые энкодеры HEIDENHAIN
Готов к отгрузке из КНР
5S800
Вертикальный 5-осевой обрабатывающий центр с ЧПУ
- Система ЧПУ: HEIDENHAIN TNC640
- Подача охлаждающей жидкости через шпиндель: 40 бар
- Система измерения инструмента LaserControlM Micro Compact A3-8L1
- Система измерения заготовок TS640 и SE661
- Линейные и круговые энкодеры HEIDENHAIN
- Подача охлаждающей жидкости через шпиндель: 40 бар
- Система измерения инструмента LaserControlM Micro Compact A3-8L1
- Система измерения заготовок TS640 и SE661
- Линейные и круговые энкодеры HEIDENHAIN
Технические характеристики
Готов к отгрузке из КНР
Технические характеристики
Рабочий стол
Диаметр стола
Ø800 мм
Параметры Т-образного паза (ширина × количество)
14H8×10 мм
Центральное отверстие стола
60H7 мм
Макс. нагрузка на стол
≤850 кг
Макс. габариты детали (Диаметр × Высота)
Ø980×600 мм
Подача
Ход по осям X/Y/Z
800 / 800 / 600 мм
Диапазон качания оси A
±120°
Диапазон вращения оси C
360°
Скорость подачи при резании по осям X/Y/Z
20 – 20 000 мм/мин
Скорость быстрого хода по осям X/Y/Z
48 000 мм/мин
Макс. скорость качания оси A
50 об/мин
Макс. скорость вращения оси C
80 об/мин
Шпиндель
Диаметр шпинделя
220h5 мм
Макс. частота вращения шпинделя
12 000 об/мин
Мощность шпинделя (S1 / S6-40%)
28 / 36 кВт
Крутящий момент шпинделя (S1 / S6-40%)
108 / 139 Н·м
Способ регулирования скорости шпинделя
Бесступенчатое
Конус шпинделя
HSK A63
Расстояние от торца шпинделя до стола (мин/макс)
204 / 804 мм
Давление воды через центр шпинделя
40 Бар
Точность
Точность позиционирования осей X/Y/Z
0.006 мм
Повторяемость позиционирования осей X/Y/Z
0.004 мм
Точность позиционирования осей A/C
6″
Повторяемость позиционирования осей A/C
4″
Биение конуса шпинделя (у торца шпинделя)
0.003 мм
Биение конуса шпинделя (в 300 мм от торца)
0.012 мм
Инструмент
Емкость магазина
30 шт
Способ смены инструмента
Автоматический
Макс. диаметр инструмента (все гнезда заняты)
95 мм
Макс. диаметр инструмента (соседнее гнездо пусто)
150 мм
Макс. длина инструмента
350 мм
Макс. вес одного инструмента
10 кг
Суммарный вес инструмента
≤150 кг
Система ЧПУ
Система ЧПУ
HEIDENHAIN TNC640
Общая потребляемая мощность
80 кВА
Общий вес станка
~16 т
Габаритные размеры (Д × Ш × В макс.)
5400 × 4500 × 3900 мм
Технические характеристики
Готов к отгрузке из КНР
Технические характеристики
Рабочий стол
Диаметр стола
Ø800 мм
Параметры Т-образного паза (ширина × количество)
14H8×10 мм
Центральное отверстие стола
60H7 мм
Макс. нагрузка на стол
≤850 кг
Макс. габариты детали (Диаметр × Высота)
Ø980×600 мм
Подача
Ход по осям X/Y/Z
800 / 800 / 600 мм
Диапазон качания оси A
±120°
Диапазон вращения оси C
360°
Скорость подачи при резании по осям X/Y/Z
20 – 20 000 мм/мин
Скорость быстрого хода по осям X/Y/Z
48 000 мм/мин
Макс. скорость качания оси A
50 об/мин
Макс. скорость вращения оси C
80 об/мин
Шпиндель
Диаметр шпинделя
220h5 мм
Макс. частота вращения шпинделя
12 000 об/мин
Мощность шпинделя (S1 / S6-40%)
28 / 36 кВт
Крутящий момент шпинделя (S1 / S6-40%)
108 / 139 Н·м
Способ регулирования скорости шпинделя
Бесступенчатое
Конус шпинделя
HSK A63
Расстояние от торца шпинделя до стола (мин/макс)
204 / 804 мм
Давление воды через центр шпинделя
40 Бар
Точность
Точность позиционирования осей X/Y/Z
0.006 мм
Повторяемость позиционирования осей X/Y/Z
0.004 мм
Точность позиционирования осей A/C
6″
Повторяемость позиционирования осей A/C
4″
Биение конуса шпинделя (у торца шпинделя)
0.003 мм
Биение конуса шпинделя (в 300 мм от торца)
0.012 мм
Инструмент
Емкость магазина
30 шт
Способ смены инструмента
Автоматический
Макс. диаметр инструмента (все гнезда заняты)
95 мм
Макс. диаметр инструмента (соседнее гнездо пусто)
150 мм
Макс. длина инструмента
350 мм
Макс. вес одного инструмента
10 кг
Суммарный вес инструмента
≤150 кг
Система ЧПУ
Система ЧПУ
HEIDENHAIN TNC640
Общая потребляемая мощность
80 кВА
Общий вес станка
~16 т
Габаритные размеры (Д × Ш × В макс.)
5400 × 4500 × 3900 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить вертикальный 5-осевой обрабатывающий центр с ЧПУ 5S800 от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
