Серия TCK63
Токарный обрабатывающий станок с ЧПУ
Производитель: Handemo (Китай)
Серия TCK63
Токарный обрабатывающий станок с ЧПУ
Комплектующие
| Наименование | Параметры | Производитель |
|---|---|---|

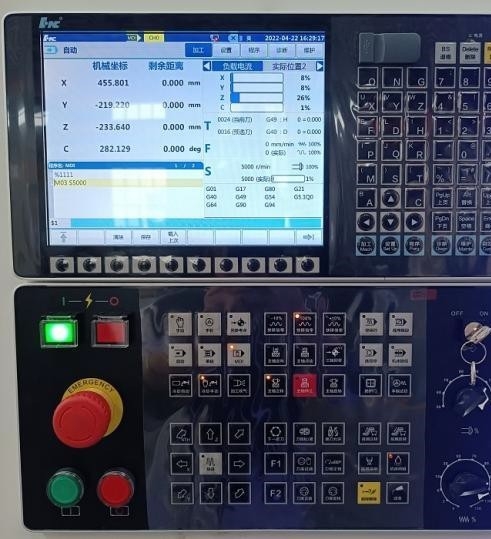

| Система ЧПУ | HNC-818Di | КНР |
| Главный двигатель | 15/18,5 kw | CTB |
| X/Z axis motor | 23 N.m | HNC |
| Шариковый винт по оси Х | Ø 40*12 | NMC CHINA |
| Шариковый винт по оси Z | Ø 50*10 | NMC CHINA |
| Роликовые линейные направляющие по оси Х | --- | CSK/REXROTH/THK |
| Роликовые линейные направляющие по оси Z | --- | CSK/REXROTH/THK |
| Направляющие задней бабки | Направляющие скольжения | Собственное изготовление |
| Стружечный конвейер | Цепной тип | КНР |
| Наименование | Параметры | Производитель |
|---|---|---|
| Винтовой подшипник | NN3024K BTM120A NN3022K | JAPAN NTN & NSK |
| Подшипник по оси Х | 30×62×15 | JAPAN NTN/NACHI/NSK |
| Подшипник по оси Y | 40×72×15 | JAPAN NTN/NACHI/NSK |
| Цилиндр задней бабки | --- | КНР |
| Приводной инструмент | BMT65-12 tool | Power well |
| Гидравлический патрон | 12″ | AUTOGRIP Тайвань |
| Гидравлическая задняя бабка | С радиальной блокировкой | Собственное изготовление |
| Электрические устройства | Delixi | КНР |
Технические характеристики
Угол наклона станины
45°
Ø заготовки над станиной
720 мм
Длина обработки
1000 мм
MAX Ø точения
480 мм
MAX Ø обработки над суппортом
420 мм
Торец шпинделя
A2-11
Ø отверстия шпинделя
104 мм
MAX Ø прутка
90 мм
Главный шпиндель
50-3000/286 об/мин/Nm
Выходная мощность главного шпинделя
15/18,5 кВт
Гидравлический патрон
12 inch
Скорость быстрого перемещения по оси X
12 м/мин
Скорость быстрого перемещения по оси Z
16 м/мин
Перемещение по оси X
250 мм
Перемещение по оси Z
980 мм
Револьверная головка (серво)
12 позиций
Перемещение задней бабки
900 мм
Перемещение пиноли
100 мм
Ø пиноли задней бабки
138 мм
Конус пиноли
5#
Приводной инструмент
BMT65
Радиальный инструмент
32*32 мм
Осевой инструмент
Ø50/Ø40/Ø32/Ø25/Ø20
Выбор соседнего инструмента
Да
Вес
5 000 кг
MAX нагрузка в револьвере
350 кг
MAX нагрузка в патроне
820 кг
Д х Ш х В
3950*2160*2485 мм
Технические характеристики
Угол наклона станины
45°
Ø заготовки над станиной
720 мм
Длина обработки
1000 мм
MAX Ø точения
480 мм
MAX Ø обработки над суппортом
420 мм
Торец шпинделя
A2-11
Ø отверстия шпинделя
104 мм
MAX Ø прутка
90 мм
Гл. шпиндель
50-3000/286
Выходная мощ. гл. шп.
15/18,5 кВт
Гидр. патрон
12 inch
Скор. быстр. перемещ. по оси X
12 м/мин
Скор. быстр. перемещ. по оси Z
16 м/мин
Перемещение по оси X
250 мм
Перемещение по оси Z
980 мм
Рев. головка (серво)
12 поз.
Перемещ. задней бабки
900 мм
Перемещение пиноли
100 мм
Ø пиноли задней бабки
138 мм
Конус пиноли
5#
Приводной инструмент
BMT65
Радиальный инструмент
32*32 мм
Выбор сосед. инстр.
Да
Вес
5 000 кг
MAX нагрузка в револ.
350 кг
MAX нагрузка в патроне
820 кг
ДхШхВ
3950*2160*2485 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить токарный обрабатывающий станок TCK63D-BMT65-1000 по металлу от производителя Handemo (Китай). Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.

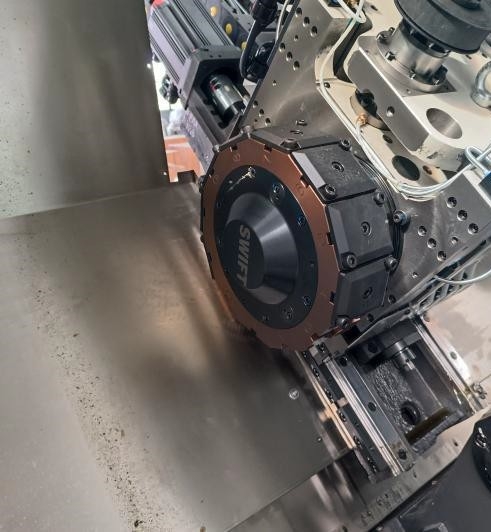

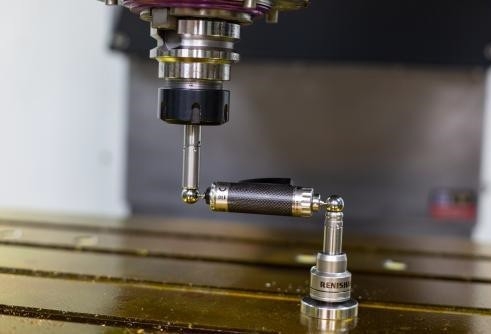

Общие и детальные фотографии
