DGT 6M

Токарный обрабатывающий станок с ЧПУ

Производитель: TORDOS (Китай)
Диапазон оборотов шпинделя
5-4000 об/мин
Возможная шероховатость
≤Ra1.6μm
45° градусов наклон станины
CNC программируемая задняя бабка
Получить предложение

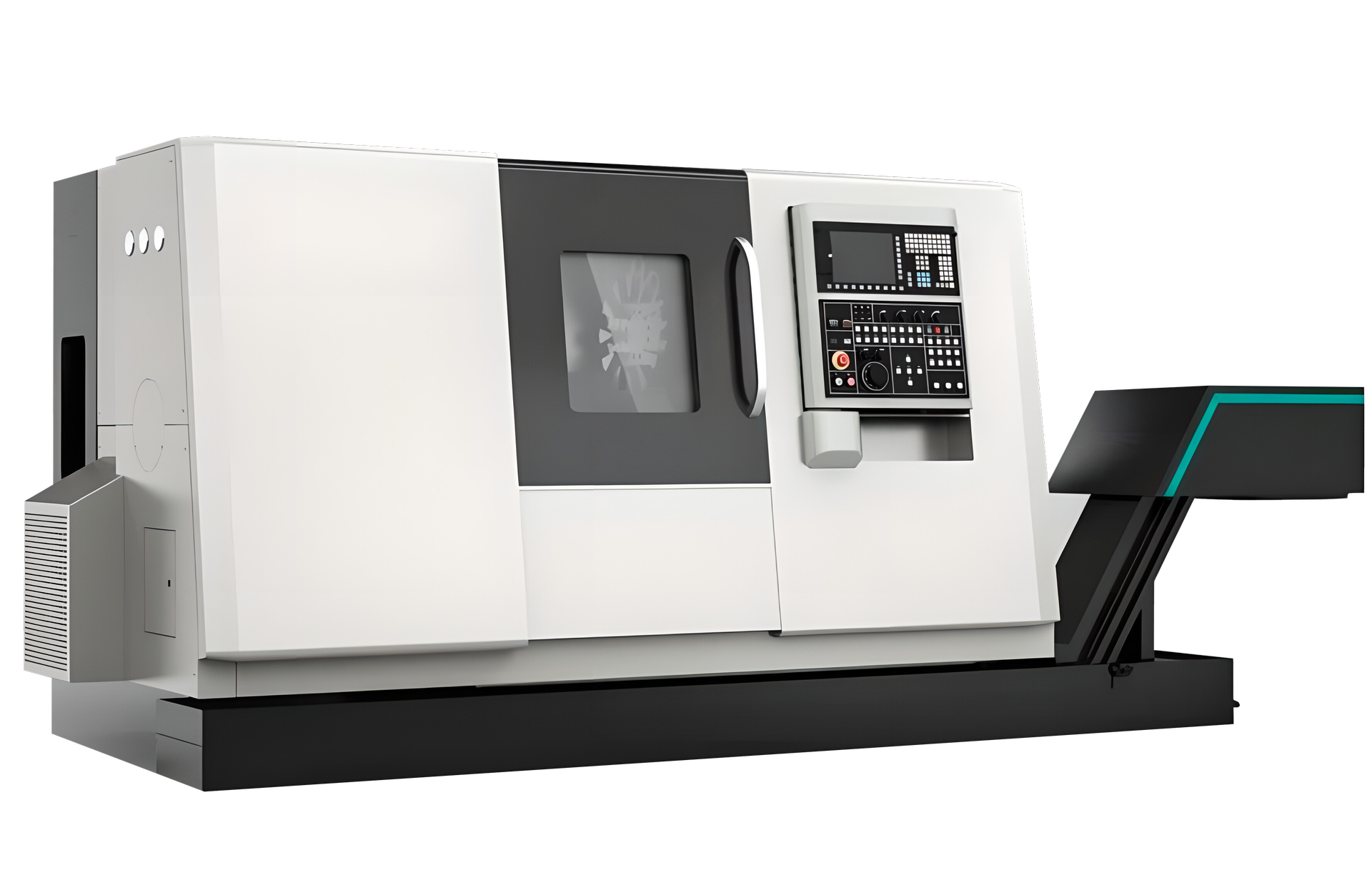

Токарный обрабатывающий центр с ЧПУ HT6M

DGT 6M

Токарный обрабатывающий станок с ЧПУ

Токарный обрабатывающий центр с ЧПУ HT6M
Диапазон оборотов шпинделя
5-4000 об/мин
Возможная шероховатость
≤Ra1.6μm
45° градусов наклон станины
CNC программируемая задняя бабка
Получить предложение

Основные конструктивные особенности станка

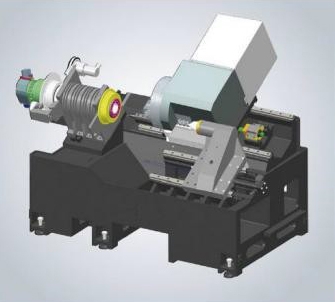

Цельнолитая наклонная станина с углом 45°

Цельнолитая наклонная станина с углом 45°, отлита из высокопрочного чугуна, имеет усиление в виде ребер, подвержена старению, оптимизирована с помощью анализа метода конечных элементов. Основные части станка имеют высокую жесткость и обеспечивают стабильность обработки при длительном использовании; устройство автоматической принудительной смазки, значительно снижает сопротивление трения при движении узлов станка, повышает точность и срок службы механизмов.

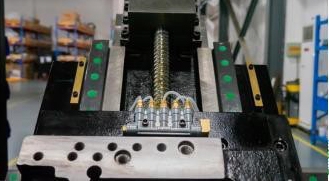

Линейные направляющие качения

По осям X, Y и Z используются высокоточные, и высоконадежные линейные направляющие качения. Ось Z имеет конструкцию из ряда ползунов, что значительно повышает жесткость, а автоматическая принудительная смазка снижает сопротивление трения при движении подачи и улучшает работу станка.

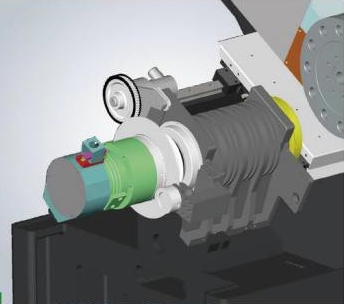

Шпиндель

Главный шпиндель оснащен прецизионными радиально-упорными подшипниками большого диаметра, расположенными в комбинации трех передних и двух задних подшипников.
Токарный обрабатывающий центр с ЧПУ HT6MY
Токарный обрабатывающий центр с ЧПУ HT6MY

Конфигурация

Основная конфигурация

Fanuc 0iTF Plus контролер
18,5kW мотор шпинделя
45 градусов наклон станины
CNC программируемая задняя бабка
Освещение рабочей зоны
Стружечный конвейер
12ти позиционный револьвер Sauter с возможностью установки приводного инструмента
Приводной инструмент (BMT) A. 0 град / радиальный 1шт
Приводной инструмент (BMT) B. 90 град / аксиальный 1шт
Трехкулачковый патрон 10" с комплектом кулачков
Автоматическая централизованная смазка направляющих
Гидростанция
Система подачи СОЖ
Набор стационарных блоков для инструментов из 4 шт.
Автоматическое устройство измерения инструмента Renishaw

Технические характеристики

DGT 6M

Технические данные

MAX Ø заготовки над станиной
Ø 678 мм
Ø обработки над суппортом
Ø 400 мм
MAX длина точения
550 мм
MAX Ø прутка
Ø 65 мм
MAX перемещение по оси (Х)
267 мм
MAX перемещение по оси (Z)
600 мм
Ускоренная подача по оси (Х)
24 м/мин
Ускоренная подача по оси (Z)
24 м/мин
Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Стандарт конуса задней бабки
MT5#
Перемещение задней бабки (CNC)
500 мм
Серворевольвер
BMT55
Количество инструмента
12 шт
MAX обороты
3 000об/мин
Мощность
3,3 кВт
MAX крутящий момент приводного инстр.
45 Nm
Угол наклона станины
45°
Размер устанавливаемого инстр.
25×25/40 мм

Шпиндель

Сервопривод главного двигателя
15/18.5 кВт
Размер шпинделя
A2-8/FL170h5
Ø подшипника главного шпинделя
Ø 130 мм
Типшпинделя
FL170h5
Размер 3ех кулачкого токарного патрона
10 дюйм
Диапазон оборотов шпинделя
5-4000 об/мин
MAX крутящий момент
268 Nm

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 40х10 мм
Вертикальная ось (Z)
Ø 40х10 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.006 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм

Технические характеристики

DGT 6M

Технические данные

MAX Ø заготовки над станиной
Ø 678 мм
Ø обработки над суппортом
Ø 400 мм
MAX длина точения
550 мм
MAX Ø прутка
Ø 65 мм
MAX перемещение по оси (Х)
267 мм
MAX перемещение по оси (Z)
600 мм
Ускоренная подача по оси (Х)
24м/мин
Ускоренная подача по оси (Z)
24 м/мин
Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Стандарт конуса задней бабки
MT5#
Перемещение задней бабки (CNC)
500 мм
Серворевольвер
BMT55
Кол-во инструмента
12 шт
MAX обороты
3 000об/мин
Мощность
3,3 кВт
MAX крутящий момент
45 Nm
Угол наклона станины
45°
Размер уст. инстр.
25×25/40 мм

Шпиндель

Сервопривод главного двигателя
15/18.5 кВт
Размер шпинделя
A2-8/FL170h5
Ø подшипника
Ø 130 мм
Типшпинделя
FL170h5
Размер 3-х кулач. ток. патрона
10 дюйм
Диапазон оборотов
5-4000 об/мин
MAX крутящий момент
268 Nm

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 40х10 мм
Вертикальная ось (Z)
Ø 40х10 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.006 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм
