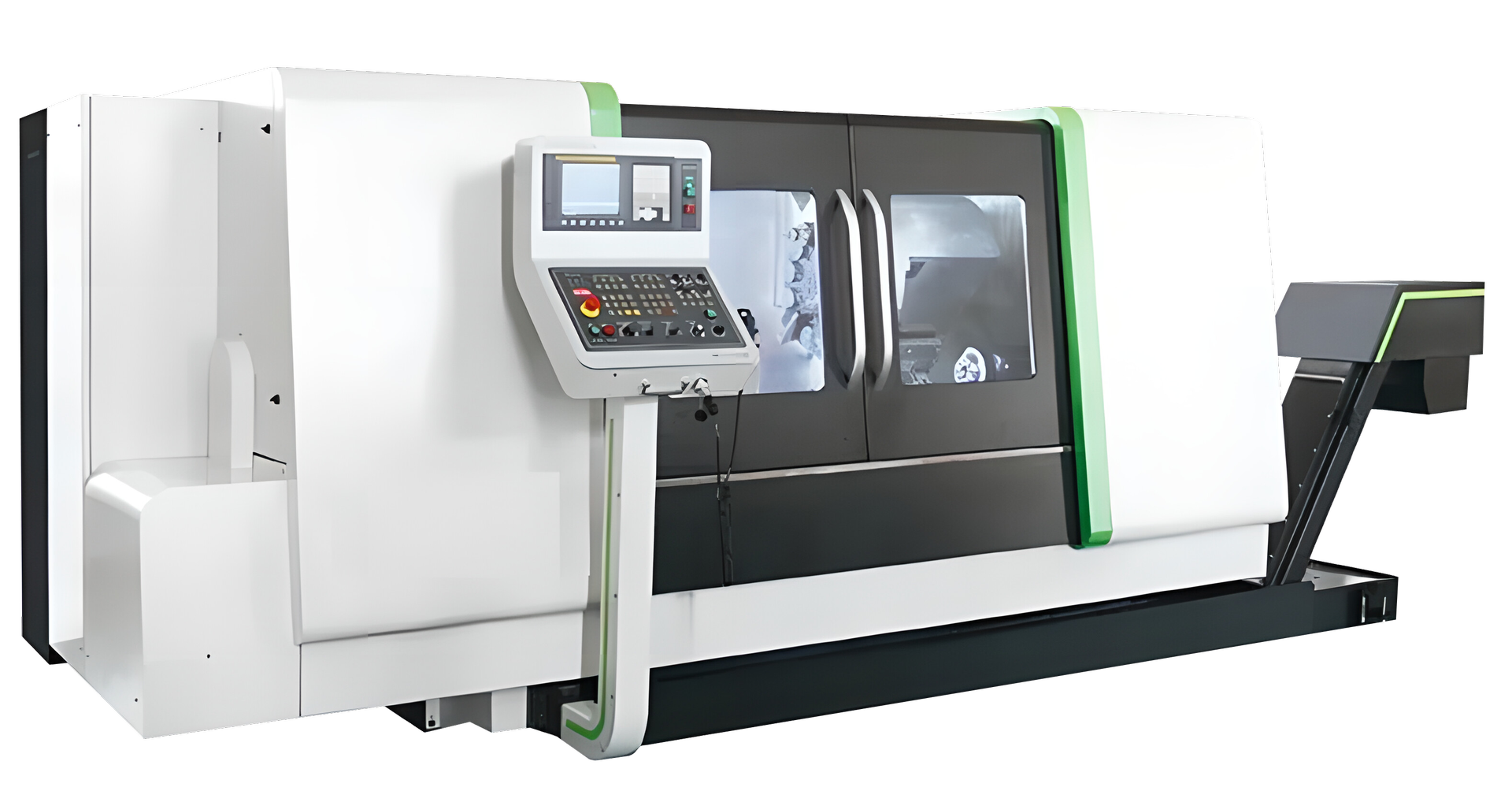

DGT 5LDY
2-х шпиндельный токарно-фрезерный центр
Производитель: TORDOS (Китай)
Система ЧПУ
FANUC 0i-TF
Диапазон оборотов шпинделя
5-4000 об/мин
45° градусов наклон станины
DGT 5LDY
В наличии
С функцией фрезерования
2-х шпиндельный токарно-фрезерный центр
Система ЧПУ
FANUC 0i-TF
Диапазон оборотов шпинделя
5-4000 об/мин
45° градусов наклон станины

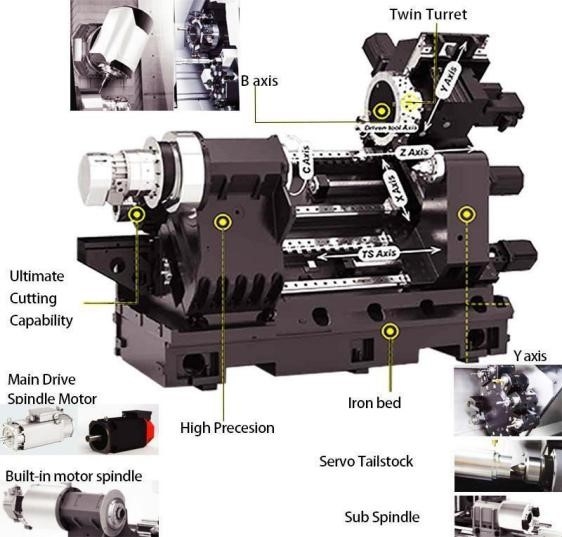

Основные конструктивные особенности
Цельнолитая наклонная станина с углом 45°
Цельнолитая наклонная станина с углом 45°, отлита из высокопрочного чугуна, имеет усиление в виде ребер, подвержена старению, оптимизирована с помощью анализа метода конечных элементов. Основные части станка имеют высокую жесткость и обеспечивают стабильность обработки при длительном использовании; устройство автоматической принудительной смазки, значительно снижает сопротивление трения при движении узлов станка, повышает точность и срок службы механизмов.
Линейные направляющие качения
По осям X, Y и Z используются высокоточные, и высоконадежные линейные направляющие качения. Ось Z имеет конструкцию из ряда ползунов, что значительно повышает жесткость, а автоматическая принудительная смазка снижает сопротивление трения при движении подачи и улучшает работу станка.
Шпиндель
Главный шпиндель оснащен прецизионными радиально-упорными подшипниками большого диаметра, расположенными в комбинации трех передних и двух задних подшипников.
Технологии
Конфигурация и комплектующие
Основная конфигурация
Система ЧПУ FANUC 0i-TF
Шпиндель FL170 h5, макс скорость 4000rpm
Противошиндель A2-6, макс скорость 5000rpm
Приводной 16 позиционный револьвер BMT45
Устройство автоматической наладки инструмента Renishaw
Ловушка для готовых деталей (программируемая)
Водомаслоотделитель
Пневматический пистолет
Освещение рабочей зоны
Стружечный конвейер
Приводной инструмент (BMT) (90°+0°) * 3 шт
Переходные втулки Ø8/10/12/14/16/18/20/25 – 1 комплект
2 трехкулачковых гидравлических патрона 10" и 8" с комплектами кулачков
Автоматическая централизованная смазка направляющих
Гидростанция
Система подачи СОЖ
4 держателя для расточных инструментов + 4 держателя инструмента для наружной обработки
Документация
Опции
Ось «Y» ± 50 мм
Устройство измерения инструмента
Программируемый люнет
Автоматическое открывание/закрывание дверей
Помпа высокого давления
Устройство автоматической подачи прутка
Оптические линейки
Нестандартные зажимные приспособления
Воздушный фильтр
Маслоотделитель
| Система ЧПУ | Japan Fanuc | 0iTF plus |
| Револьверная головка | Germany Sauter | 16 позиционный приводной револьвер |
| Шариковый ходовой винт | Taiwan PMI/HIWIN | --- |
| Направляющая качения | Taiwan PMI/HIWIN | Германия INA опционально |
| Подшипник ходового винта | Japan NSK | --- |
| Подшипник шпинделя | Japan NSK | Германия SKF опционально |
| Патрон и цилиндр | Taiwan Autogrip | --- |
| Гидравлическая станция | Taiwan Seven Ocean | --- |
| Насос системы смазки | Taiwan ISHAN | Германия Rexroth опционально |
| Насос охлаждения | Taiwan STAIRS | Дания Grundfos опционально |
| Теплообменник | Tongfei | Германия Rittal опционально |
| Стружечный конвейер | Chenghong | --- |
| Система подачи СОЖ | Chenghong | --- |
Технические характеристики
Технические данные
Размер шпинделя
FL170h5
Диапазон оборотов шпинделя
5-4000 об/мин
MAX крутящий момент
268 Nm
Сервопривод главного двигателя
15 кВт
Ø патрона
10“
Отверстие шпинделя
87/65 мм
Ø подшипника главного шпинделя
Ø 130 мм
Рабочее пространство
MAX Ø заготовки над станиной
Ø 680 мм
Ø обработки над суппортом
Ø 450 мм
MAX Ø обработки
Ø 400 мм
Перемещение по оси X
225 мм
Перемещение по оси Y
±50 мм
Перемещение по оси Z
850 мм
Подачи
Ускоренная подача по оси X
30 м/мин
Ускоренная подача по оси Y
20 м/мин
Ускоренная подача по оси Z
30 м/мин
Система измерения
Точность позиционирования X, Y, Z
≤ 6/8/10 мкм
Повторяемость X, Y, Z
≤ 5/5/8 мкм
Серворевольвер
BMT45
Кол-во инструмента
16 шт
MAX обороты
4 000 об/мин
Мощность
3,3 кВт
MAX крутящий момент
35Nm
Размер устанавливаемого инструмента
20*20/32мм
Контршпиндель
Размер шпинделя
А2-6
Диапазон оборотов шпинделя
5-5000 об/мин
Ø подшипника главного шпинделя
Ø 100 мм
Номинальная мощность
15 кВт
MAX крутящий момент
103 Nm
Диаметр патрона
8“
Технические характеристики
Технические данные
Размер шпинделя
FL170h5
Диапазон оборотов шпинделя
5-4000 об/мин
MAX крутящий момент
268Nm
Сервопривод главного двигателя
15кВт
Ø патрона
10“
Отверстие шпинделя
87/65 мм
Ø подшипника главного шпинделя
Ø 130 мм
Рабочее пространство
MAX Ø заготовки над станиной
Ø 680 мм
Ø обработки над суппортом
Ø 450 мм
MAX Ø обработки
Ø 400 мм
Перемещение по оси X
225 мм
Перемещение по оси Y
±50 мм
Перемещение по оси Z
850 мм
Подачи
Ускоренная подача по оси X
30 м/мин
Ускоренная подача по оси Y
20 м/мин
Ускоренная подача по оси Z
30 м/мин
Система измерения
Точность позиц. (X, Y, Z)
≤ 6/8/10 мкм
Повторяемость (X, Y, Z)
≤ 5/5/8 мкм
Серворевольвер
BMT45
Кол-во инструмента
16 шт
MAX обороты
4 000 об/мин
Мощность
3,3 кВт
MAX крутящий момент
35Nm
Размер уст. инструмента
20*20/32мм
Контршпиндель
Размер шпинделя
А2-6
Диапазон оборотов шпинделя
5-5000 об/мин
Ø подшипника главного шпинделя
Ø 100 мм
Номинальная мощность
15 кВт
MAX крутящий момент
103Nm
Диаметр патрона
8“
Получить технико-коммерческое предложение
В нашей компании вы можете купить 2-х шпиндельный токарно-фрезерный станок с ЧПУ DGT 5LDY по металлу от производителя TORDOS (Китай). Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
