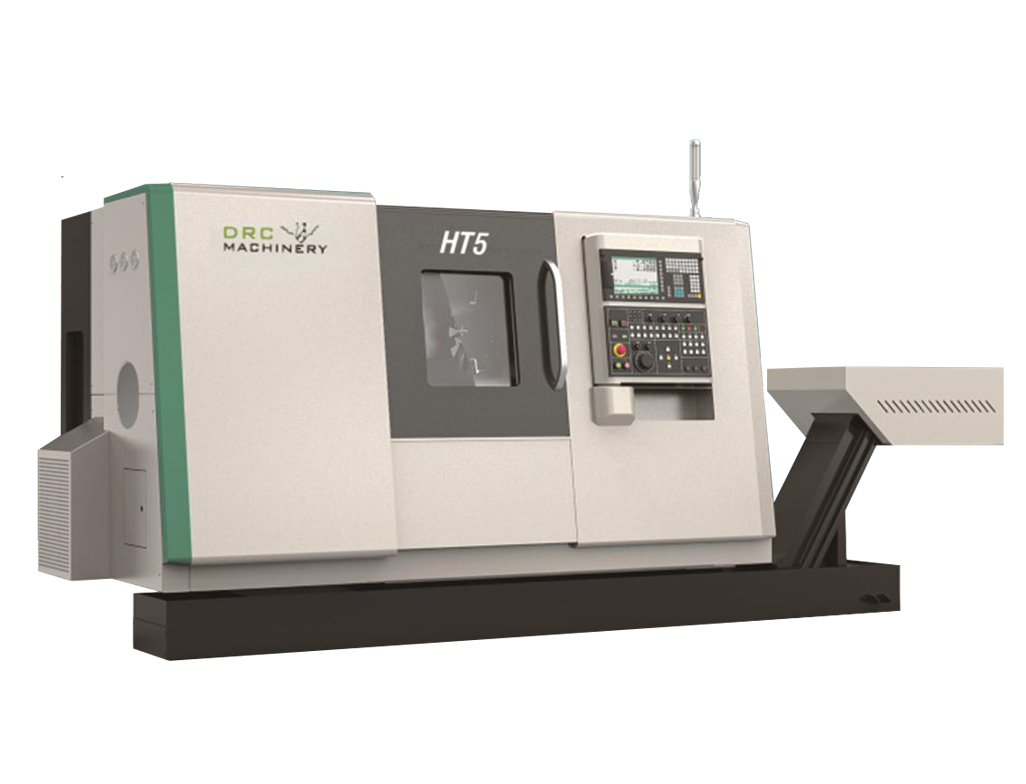

Серия HT5

Токарный обрабатывающий станок с ЧПУ

Производитель: DRC Guosheng (Китай)
Получить предложение

Серия HT5

Токарный обрабатывающий станок с ЧПУ

Получить предложение

Основные конструктивные особенности станка

Цельнолитая наклонная станина с углом 45°

Цельнолитая наклонная станина с углом 45°, отлита из высокопрочного чугуна, имеет усиление в виде ребер, подвержена старению, оптимизирована с помощью анализа метода конечных элементов. Основные части станка имеют высокую жесткость и обеспечивают стабильность обработки при длительном использовании; устройство автоматической принудительной смазки, значительно снижает сопротивление трения при движении узлов станка, повышает точность и срок службы механизмов.

Линейные направляющие качения

По осям X, Y и Z используются высокоточные, и высоконадежные линейные направляющие качения. Ось Z имеет конструкцию из ряда ползунов, что значительно повышает жесткость, а автоматическая принудительная смазка снижает сопротивление трения при движении подачи и улучшает работу станка.

Шпиндель

Главный шпиндель оснащен прецизионными радиально-упорными подшипниками большого диаметра, расположенными в комбинации трех передних и двух задних подшипников.
Токарный обрабатывающий центр с ЧПУ HT6MY
Токарный обрабатывающий центр с ЧПУ HT6MY

Конфигурация

Основная конфигурация

Fanuc 0iTF Plus контролер
15 kW мотор шпинделя
45 градусов наклон станины
CNC программируемая задняя бабка
Освещение рабочей зоны
Стружечный конвейер
12ти позиционный револьвер
Трехкулачковый патрон 8" с комплектом кулачков
Автоматическая централизованная смазка направляющих и ШВП
Гидростанция
Система подачи СОЖ
Набор стационарных блоков для инструментов из 12 шт.
Автоматическое устройство измерения инструмента Renishaw

Технические характеристики

HT5
HT5L
HT5LM
HT5LDY
HT5M
HT5MY
HT5MDY
HT5LDY

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 390 мм
MAX длина точения
500 мм
MAX Ø прутка
Ø 51 мм
MAX перемещение по оси (Х)
225 мм
MAX перемещение по оси (Z)
525 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
500 мм
Количество инструмента
12 шт
Угол наклона станины
45°
Размер устанавливаемого инстр.
25×25/Ø40 мм

Шпиндель

Сервопривод главного двигателя
11/15 кВт
Размер шпинделя
А2-6
Ø подшипника главного шпинделя
Ø 100 мм
Тип шпинделя
FL170h5
Размер 3-х кулачкого токарного патрона
8 дюйм
Диапазон оборотов шпинделя
5-4500 об/мин
MAX крутящий момент
112 Nm

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм
 Удлиненная станина

Рабочее пространство

Ø обработки над суппортом
Ø 330 мм
MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 390 мм
MAX длина точения
800 мм
MAX перемещение по оси (Х)
225 мм
MAX перемещение по оси (Z)
850 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
800 мм
Количество инструмента
12 шт
Угол наклона станины
45°
Размер устанавливаемого инстр.
25×25/Ø40 мм
Серворевольвер
Sauter

Шпиндель

Сервопривод главного двигателя
11/15 кВт
Размер шпинделя
А2-6
Ø подшипника главного шпинделя
Ø 100 мм
Ø отверстия шпинделя
Ø 74 мм
Размер 3-х кулачкого токарного патрона
8 дюйм
Диапазон оборотов шпинделя
5-4500 об/мин
MAX крутящий момент
420 Nm
MAX Ø прутка в шпинделе
Ø 51 мм

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм

Точность позиционирования VDI/DGQ3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.01 мм

Повторяемость VDI/DGQ3441

Горизонтальная ось (X)
0.005 мм
Вертикальная ось (Z)
0.008 мм
 Удлиненная станина   Приводной инструмент

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 348 мм
MAX длина точения
800 мм
MAX Ø обрабатываемого прутка
Ø 51 мм
MAX перемещ. по оси (Х)
225 мм
MAX перемещ. по оси (Z)
850 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (програм.)
800 мм
Приводной револьвер
BMT55
Количество позиций
12 шт
Размер устанавливаемого инстр.
25×25/Ø 40
MAX кол. оборотов
3 000 об/мин
Мощность приводного инструмента
3 кВт
Крутящий момент
45Nm

Шпиндель

Сервопривод главного двигателя
11/15 кВт
3-кулачковый гидравлический патрон
210 мм
Ø отверстия шпинделя
Ø 74 мм
Размер шпинделя
FL140h5/A2-6
Диапазон оборотов шпинделя
5-4500 об/мин
Крутящий момент главного шпинделя
112Nm

Шариковый винт диаметр*шаг

Шариковый винт (X)
Ø 32X10
Шариковый винт (Z)
Ø 32X10

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм
Подробнее о модели HT5LM
 Удлиненная станина   С противошпинделем   С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
Ø 680 мм
Ø обработки над суппортом
Ø 450 мм
MAX Ø обработки
Ø 400 мм
Перемещение по оси X
225 мм
Перемещение по оси Y
±50 мм
Перемещение по оси Z
850 мм

Подачи

Ускоренная подача по оси X
30 м/мин
Ускоренная подача по оси Y
20 м/мин
Ускоренная подача по оси Z
30 м/мин

Технические данные

Размер шпинделя
FL170h5
Диапазон оборотов шпинделя
5-4000 об/мин
MAX крутящий момент
268 Nm
Сервопривод главного двигателя
15 кВт
Ø патрона
10“
Отверстие шпинделя
87/65 мм
Ø подшипника главного шпинделя
Ø 130 мм

Система измерения

Точность позиционирования X, Y, Z
≤ 6/8/10 мкм
Повторяемость X, Y, Z
≤ 5/5/8 мкм
Серворевольвер
BMT45
Кол-во инструмента
16 шт
MAX обороты
4 000 об/мин
Мощность
3,3 кВт
MAX крутящий момент
35Nm
Размер устанавливаемого инструмента
20*20/32мм

Контршпиндель

Размер шпинделя
А2-6
Диапазон оборотов шпинделя
5-5000 об/мин
Ø подшипника главного шпинделя
Ø 100 мм
Номинальная мощность
15 кВт
MAX крутящий момент
103 Nm
Диаметр патрона
8“
Подробнее о модели HT5LDY
 Приводной инструмент   Функция фрезерования

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 348 мм
MAX длина точения
500 мм
MAX Ø прутка
Ø 51 мм
MAX перемещение по оси (Х)
225 мм
MAX перемещение по оси (Z)
525 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
500 мм
Количество инструмента
12 шт
Размер устанавливаемого инстр.
25×25/Ø40 мм
Приводной револьвер
BMT55
MAX кол. оборотов
3 000 об/мин
Мощность приводного инструмента
3 к/Вт
Крутящий момент
45 Nm

Шпиндель

Сервопривод главного двигателя
11/15 кВт
Размер шпинделя
FL140h5/A2-6
Ø отверстия шпинделя
Ø 74 мм
3-кулачковый гидравлический патрон
210 мм
Диапазон оборотов
5-4500 об/мин

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм

Точность VDI/DGQ3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость VDI/DGQ3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм
 Приводной инструмент   Функция фрезерования   С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 330 мм
MAX длина точения
500 мм
MAX Ø прутка
Ø 51 мм
MAX перемещение по оси (Х)
180 мм
MAX перемещение по оси (Z)
525 мм
MAX перемещение по оси (Y)
±35 мм

Подачи

Ускоренная подача по оси (Х)
24 м/мин
Ускоренная подача по оси (Z)
24 м/мин
Ускоренная подача по оси (Y)
12 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
500 мм
Количество инструмента
12 шт
Размер устанавливаемого инстр.
25×25/Ø40 мм
Серворевольвер
BMT55
MAX обороты
3 000 об/мин
Мощность приводного инструмента
3 к/Вт
MAX крутящий момент приводного инстр.
45 Nm
Угол наклона станины
45°

Шпиндель

Сервопривод главного двигателя
11/15 кВт
Ø отверстия шпинделя
Ø 51 мм
Ø подшипника
Ø 100 мм
Размер шпинделя
FL140h5/A2-6
Ø отверстия шпинделя
Ø 51 мм
Размер 3-х кулачкого токарного патрона
8 дюйм
Диапазон оборотов
5-4500 об/мин
MAX крутящий момент
112 Nm

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм
Ось (Y)
Ø 40х5 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.01 мм
Ось (Y)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.005 мм
Вертикальная ось (Z)
0.008 мм
Вертикальная ось (Y)
0.005 мм
 Приводной инструмент   Функция фрезерования   С противошпинделем   С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
550 мм
Ø обработки над суппортом
200 мм
MAX Ø обработки
300 мм
Перемещение по оси X
190+10 мм
Перемещение по оси Y
±45 мм
Перемещение по оси Z
550 мм

Технические данные

Размер шпинделя
A2-6
Диапазон оборотов шпинделя
5 - 4500 об/мин
MAX крутящий момент
168/112 Nm
Сервопривод главного двигателя
15/11 кВт
Ø патрона
10 дюйм
Отверстие шпинделя
74/51 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин
Ускоренная подача по оси (Y)
30 м/мин

Инструментальный магазин

Серворевольвер
BMT55
Количество инструмента
12 шт
Максимальные обороты
3000 об/мин
Мощность
3 кВт
MAX крутящий момент приводного инстр.
45 Nm
Размер инструмента
2525/32 мм

Контршпиндель

Размер шпинделя
А2-5
Диапазон оборотов шпинделя
5-6000 об/мин
Номинальная мощность
11 кВт
Диаметр патрона
6 дюйм
Перемещение по оси Z
490 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
≤ 6 мкм
Вертикальная ось (Y)
8 мкм
Вертикальная ось (Z)
8 мкм

Точность позиционирования согласно VDI344

Ось (C)
≤ 20 arcsec

Повторяемость согласно VDI3441

Горизонтальная ось (X)
≤ 4 мкм
Вертикальная ось (Y)
5 мкм
Вертикальная ось (Z)
5 мкм
 Удлиненная станина   С противошпинделем   С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
580 мм
Ø обработки над суппортом
300 мм
MAX Ø прутка
51 мм
Перемещение по оси Z1
425 мм
Перемещение по оси Z2
425 мм
Перемещение по оси Х1
170 мм
Перемещение по оси Х2
170 мм
Перемещение по оси Y1
±35 мм
Перемещение по оси Y2
±35 мм

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость поверхности
≤Ra1.6μm
Размер шпинделя
A2-6
Диапазон оборотов шпинделя
5 - 4500 об/мин
MAX крутящий момент
112 Nm
Сервопривод главного двигателя
11 кВт
Ø патрона
8"
Отверстие шпинделя
74 мм
Ø подшипника главного шпинделя
Ø 100 мм

Инструментальный магазин

Серворевольвер
BMT55
Количество инструмента
12 шт
Максимальные обороты
3000 об/мин
Мощность
3,3 кВт
MAX крутящий момент приводного инстр.
45 Nm
Размер инструмента
25×25/40 мм

Подачи

Ускоренная подача по оси Z1
24 м/мин
Ускоренная подача по оси Z2
24 м/мин
Ускоренная подача по оси Х1
20 м/мин
Ускоренная подача по оси Х2
20 м/мин
Ускоренная подача по оси Y1
12 м/мин
Ускоренная подача по оси Y2
12 м/мин

Контршпиндель

Размер шпинделя
А2-6
Диапазон оборотов шпинделя
5-4500 об/мин
MAX крутящий момент
76 Nm
Диаметр патрона
8"
Горизонтальная ось (X)
0.006 мм
Вертикальная ось (Z)
0.008 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.006 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм

Шариковый винт диаметр*шаг

X1/X2/Z1/Z2 оси
32 х 10 мм

Технические характеристики

HT5
HT5L
HT5LM
HT5LDY
HT5M
HT5MY
HT5MDY
HT5LDY

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 390 мм
MAX длина точения
500 мм
MAX Ø прутка
Ø 51 мм
MAX перемещение по оси (Х)
225 мм
MAX перемещение по оси (Z)
525 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
500 мм
Количество инструмента
12 шт
Угол наклона станины
45°
Размер устанав. инстр.
25×25/Ø40 мм

Шпиндель

Сервопривод гл. двигателя
11/15 кВт
Размер шпинделя
А2-6
Ø подшипника
Ø 100 мм
Тип шпинделя
FL170h5
Размер 3-х кулачкого патрона
8 дюйм
Диапазон оборотов шпинделя
5-4500 об/мин
MAX крутящий момент
112 Nm

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм
 Удлиненная станина

Рабочее пространство

Ø обработки над суппортом
Ø 330 мм
MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 390 мм
MAX длина точения
800 мм
MAX перемещение по оси (Х)
225 мм
MAX перемещение по оси (Z)
850 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
800 мм
Количество инструмента
12 шт
Угол наклона станины
45°
Размер устанавливаемого инстр.
25×25/Ø40 мм
Серворевольвер
Sauter

Шпиндель

Сервопривод гл. двигателя
11/15 кВт
Размер шпинделя
А2-6
Ø подшипника
Ø 100 мм
Ø отверстия шпинделя
Ø 74 мм
Размер 3-х кулачкого патрона
8 дюйм
Диапазон оборотов шпинделя
5-4500 об/мин
MAX крутящий момент
420 Nm
MAX Ø прутка в шпинделе
Ø 51 мм

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм

Точность позиционирования VDI/DGQ3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.01 мм

Повторяемость VDI/DGQ3441

Горизонтальная ось (X)
0.005 мм
Вертикальная ось (Z)
0.008 мм
 Удлиненная станина
 Приводной инструмент

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 348 мм
MAX длина точения
800 мм
MAX Ø обрабатываемого прутка
Ø 51 мм
MAX перемещ. по оси (Х)
225 мм
MAX перемещ. по оси (Z)
850 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
800 мм
Приводной револьвер
BMT55
Количество позиций
12 шт
Размер устанав. инстр.
25×25/Ø 40
MAX кол. оборотов
3 000 об/мин
Мощность приводного инстр.
3 кВт
Крутящий момент
45Nm

Шпиндель

Сервопривод гл. двигателя
11/15 кВт
3-кулачковый гидр. патрон
210 мм
Ø отверстия шпинделя
Ø 74 мм
Размер шпинделя
FL140h5/A2-6
Диапазон оборотов шпинделя
5-4500 об/мин
Крутящий момент
112Nm

Шариковый винт диаметр*шаг

Шариковый винт (X)
Ø 32X10
Шариковый винт (Z)
Ø 32X10

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм
Подробнее о моделиHT5LM
 Удлиненная станина
 С противошпинделем
 С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
Ø 680 мм
Ø обработки над суппортом
Ø 450 мм
MAX Ø обработки
Ø 400 мм
Перемещение по оси X
225 мм
Перемещение по оси Y
±50 мм
Перемещение по оси Z
850 мм

Подачи

Ускоренная подача по оси X
30 м/мин
Ускоренная подача по оси Y
20 м/мин
Ускоренная подача по оси Z
30 м/мин

Технические данные

Размер шпинделя
FL170h5
Диапазон оборотов шпинделя
5-4000 об/мин
MAX крутящий момент
268Nm
Сервопривод главного двигателя
15кВт
Ø патрона
10“
Отверстие шпинделя
87/65 мм
Ø подшипника главного шпинделя
Ø 130 мм

Система измерения

Точность позиц. X, Y, Z
≤ 6/8/10 мкм
Повторяемость X, Y, Z
≤ 5/5/8 мкм
Серворевольвер
BMT45
Кол-во инструмента
16 шт
MAX обороты
4 000 об/мин
Мощность
3,3 кВт
MAX крутящий момент
35Nm
Размер устанав. инструмента
20*20/32мм

Контршпиндель

Размер шпинделя
А2-6
Диапазон оборотов шпинделя
5-5000 об/мин
Ø подшипника главного шпинделя
Ø 100 мм
Номинальная мощность
15 кВт
MAX крутящий момент
103Nm
Диаметр патрона
8“
Подробнее о моделиHT5LDY
 Приводной инструмент   Функция фрезерования

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 348 мм
MAX длина точения
500 мм
MAX Ø прутка
Ø 51 мм
MAX перемещение по оси (Х)
225 мм
MAX перемещение по оси (Z)
525 мм

Подачи

Ускоренная подача по оси (Х)
30 м/мин
Ускоренная подача по оси (Z)
30 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
500 мм
Количество инструмента
12 шт
Размер устанавливаемого инстр.
25×25/Ø40 мм
Приводной револьвер
BMT55
MAX кол. оборотов
3 000 об/мин
Мощность приводного инстр.
3 к/Вт
Крутящий момент
45 Nm

Шпиндель

Сервопривод гл. двигателя
11/15 кВт
Размер шпинделя
FL140h5/A2-6
Ø отверстия шпинделя
Ø 74 мм
3-кулачковый гидр. патрон
210 мм
Диапазон оборотов
5-4500 об/мин

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм

Точность VDI/DGQ3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.005 мм
Вертикальная ось (Z)
0.008 мм
 Приводной инструмент   Функция фрезерования
 С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
Ø 576 мм
MAX Ø обработки
Ø 330 мм
MAX длина точения
500 мм
MAX Ø прутка
Ø 51 мм
MAX перемещение по оси (Х)
180 мм
MAX перемещение по оси (Z)
525 мм
MAX перемещение по оси (Y)
±35 мм

Подачи

Ускоренная подача по оси (Х)
24м/мин
Ускоренная подача по оси (Z)
24м/мин
Ускоренная подача по оси (Y)
12 м/мин

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Стандарт конуса задней бабки
MT4#
Перемещение задней бабки (CNC)
500 мм
Количество инструмента
12 шт
Размер устанавливаемого инстр.
25×25/Ø40 мм
Серворевольвер
BMT55
MAX обороты
3 000 об/мин
Мощность приводного инстр.
3 к/Вт
MAX крут. момент прив. инстр.
45 Nm
Угол наклона станины
45°

Шпиндель

Сервопривод гл. двигателя
11/15 кВт
Ø отверстия шпинделя
Ø 51 мм
Ø подшипника
Ø 100 мм
Размер шпинделя
FL140h5/A2-6
Ø отверстия шпинделя
Ø 51 мм
Размер 3-х кулачкого патрона
8 дюйм
Диапазон оборотов
5-4500 об/мин
MAX крутящий момент
112 Nm

Шариковый винт диаметр*шаг

Горизонтальная ось (X)
Ø 32х10 мм
Вертикальная ось (Z)
Ø 32х10 мм
Ось (Y)
Ø 40х5 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.008 мм
Вертикальная ось (Z)
0.008 мм
Ось (Y)
0.005 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.005 мм
Вертикальная ось (Z)
0.008 мм
Вертикальная ось (Y)
0.005 мм
 Приводной инструмент   Функция фрезерования
 С противошпинделем
 С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
550 мм
Ø обработки над суппортом
200 мм
MAX Ø обработки
300 мм
Перемещение по оси X
190+10 мм
Перемещение по оси Y
±45 мм
Перемещение по оси Z
550 мм

Технические данные

Размер шпинделя
A2-6
Диапазон оборотов шпинделя
5 - 4500 об/мин
MAX крутящий момент
168/112 Nm
Сервопривод главного двигателя
15/11 кВт
Ø патрона
10 дюйм
Отверстие шпинделя
74/51 мм

Подачи

Ускоренная подача по оси (Х)
30м/мин
Ускоренная подача по оси (Z)
30 м/мин
Ускоренная подача по оси (Y)
30 м/мин

Инструментальный магазин

Серворевольвер
BMT55
Количество инструмента
12 шт
Максимальные обороты
3000 об/мин
Мощность
3 кВт
MAX крутящий момент прив. инстр.
45 Nm
Размер инструмента
2525/32 мм

Контршпиндель

Размер шпинделя
А2-5
Диапазон оборотов
5-6000 об/мин
Номинальная мощность
11 кВт
Диаметр патрона
6 дюйм
Перемещение по оси Z
490 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
≤ 6 мкм
Вертикальная ось (Y)
8 мкм
Вертикальная ось (Z)
8 мкм

Точность позиционирования согласно VDI344

Ось (C)
≤ 20arcsec

Повторяемость согласно VDI3441

Горизонтальная ось (X)
≤ 4 мкм
Вертикальная ось (Y)
5 мкм
Вертикальная ось (Z)
5 мкм
 Удлиненная станина
 Противошпиндель
 С осью Y (45%)

Рабочее пространство

MAX Ø заготовки над станиной
580 мм
Ø обработки над суппортом
300 мм
MAX Ø прутка
51 мм
Перемещение по оси Z1
425 мм
Перемещение по оси Z2
425 мм
Перемещение по оси Х1
170 мм
Перемещение по оси Х2
170 мм
Перемещение по оси Y1
±35 мм
Перемещение по оси Y2
±35 мм

Технические данные

Точность обработки
IT6~IT7
Возможная шероховатость
≤Ra1.6μm
Размер шпинделя
A2-6
Диапазон оборотов шпинделя
5 - 4500 об/мин
MAX крутящий момент
112 Nm
Сервопривод главного двигателя
11 кВт
Ø патрона
8"
Отверстие шпинделя
74 мм
Ø подшипника главного шпинделя
Ø 100 мм

Инструментальный магазин

Серворевольвер
BMT55
Количество инструмента
12 шт
Максимальные обороты
3000 об/мин
Мощность
3,3 кВт
MAX крутящий момент инстр.
45 Nm
Размер инструмента
25×25/40 мм

Подачи

Ускоренная подача по оси Z1
24 м/мин
Ускоренная подача по оси Z2
24 м/мин
Ускоренная подача по оси Х1
20 м/мин
Ускоренная подача по оси Х2
20 м/мин
Ускоренная подача по оси Y1
12 м/мин
Ускоренная подача по оси Y2
12 м/мин

Контршпиндель

Размер шпинделя
A2-6
Диапазон оборотов шпинделя
5-4500 об/мин
MAX крутящий момент
76 Nm
Диаметр патрона
8"
Горизонтальная ось (X)
0.006 мм
Вертикальная ось (Z)
0.008 мм

Точность позиционирования согласно VDI3441

Горизонтальная ось (X)
0.006 мм
Вертикальная ось (Z)
0.008 мм

Повторяемость согласно VDI3441

Горизонтальная ось (X)
0.004 мм
Вертикальная ось (Z)
0.005 мм

Шариковый винт диаметр*шаг

X1/X2/Z1/Z2 оси
32 х 10 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Укажите модель оборудования

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

В нашей компании вы можете купить токарный обрабатывающий станок с ЧПУ серии HT5 по металлу от производителя DRC Guosheng (Китай) по цене официального дилера. Напишите нам, мы подготовим технико-коммерческое предложение под решение Ваших задач. Поможем с оформлением в лизинг. Осуществляем доставку по всей территории РФ.
