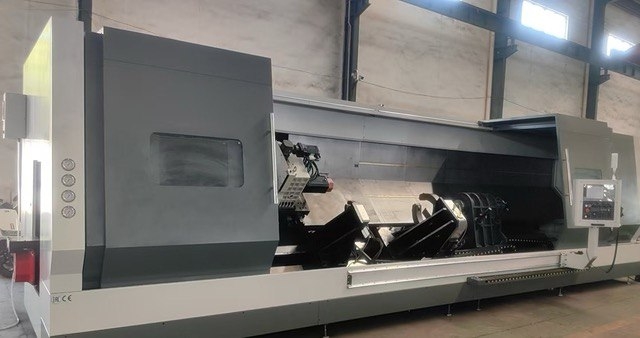

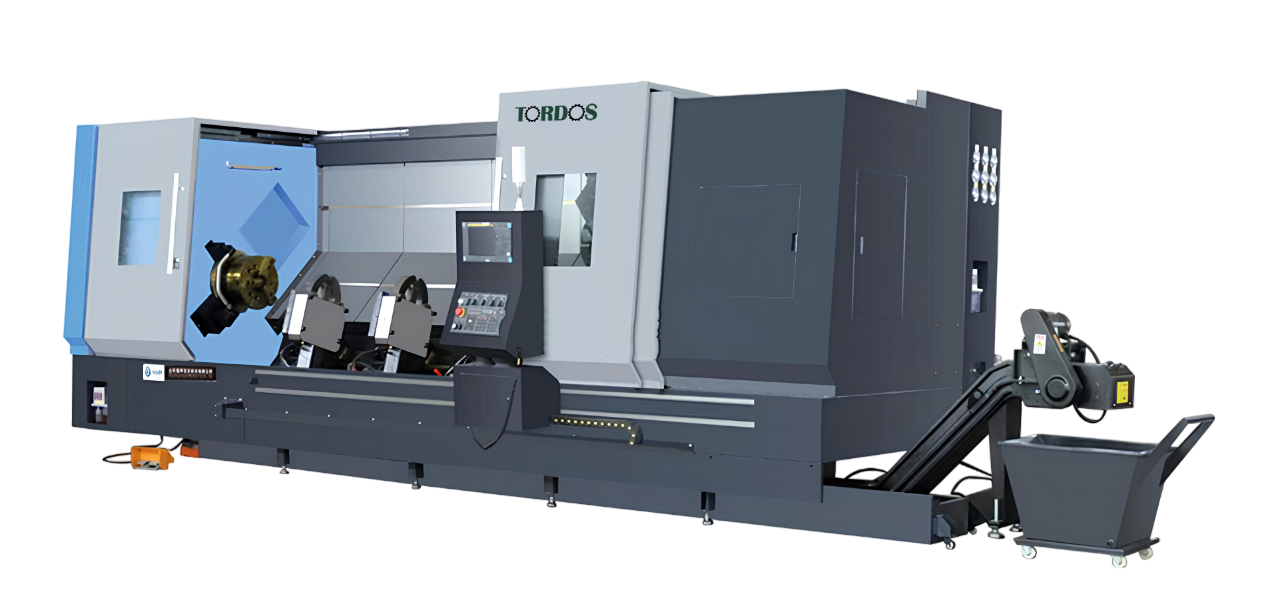

TCK1000-5000
Токарно-фрезерный станок с ЧПУ
с дополнительной осью Y
В наличии
TCK1000-5000
Токарно-фрезерный станок с ЧПУ
с дополнительной осью Y
Технические характеристики
В наличии
Стандартная конфигурация
- FANUC-0I TF Plus (тип 1)
- 15-дюймовый гидравлический патрон
- Комплект каленых и сырых кулачков
- 32 дюймовый ручной 4-х кулачковый
патрон (не самоцентрирующийся)
патрон (не самоцентрирующийся)
- Редуктор Baruffaldi (Италия)
- Направляющие скольжения
- Воздушный и водяной пистолеты
- Конвейер для стружки
- Кондиционер для электрического шкафа
- Полная защита рабочей зоны
- Устройство для измерения инструмента (размер Lager)
- Сигнальная лампа
- Ножная педаль зажима/разжима кулачков
- Автоматизированная система смазки
- Гидравлическая система
- Ручной маховик MPG
- Освещение рабочей зоны
- Выравнивающие болты и блоки
- Люнет 30-200 мм*1шт
- Люнет 120-490 мм*1шт.
- Блоки приводные (0 град + 90 град) 1 + 1 шт
- Блоки стационарные 2 шт(проходные) + 2 шт(расточные)
- Втулки переходные (16,20,25,32) – 1 к-т
- Вращающийся задний центр
- Ящик для инструментов
Основные компоненты
Система ЧПУ
FANUC-0I TF
Серводвигатель
18Nm(B)/18Nm
Главный двигатель сервопривода
40KW (Fanuc)
Автоматическая система смазки
YP-A3 (КНР)
Основные электрические
компоненты
компоненты
DELIXI
Основные электрические
компоненты
компоненты
3H-15(hollow)
(Bedford/Dingchang)
(Bedford/Dingchang)
Цилиндр
TK-A1512(hollow)
(Bedford/Dingchang)
(Bedford/Dingchang)
Шпиндельный узел
A2-15
(Anyang)
(Anyang)
Подшипники по осям X/Z
(NSK)
ШВП X/Z
5010/6312(Taiwan)
Линейная направляющая X/Z
HGH55/HGH55(Taiwan)
Револьверная головка
с сервоприводом
с сервоприводом
BMT65
Теплообменник
EA-5AF(КНР)
Водяной насос
CDL2-30(КНР)
Гидравлическая станция
One for three 3.5MPa(КНР)
Редуктор
CE13(Baruffaldi Италия)
Технические характеристики
Максимальный диаметр вращения заготовки над станиной
Ø1000 мм
Максимальный диаметр вращения заготовки над суппортом
Ø720 мм
Максимальная длина обработки заготовки
5000 мм
Максимальный диаметр обработки
Ø950 мм
Ширина линейной направляющей X/Z
55/55 мм
Шпиндель
37-40 кВт
Диаметр отверстия шпинделя
Ø130 мм
Диаметр сквозного отверстия для прутка
Ø90 мм
Конус шпинделя
A2-15
Диапазон оборотов шпинделя
5-1600 об/мин
Перемещение ось Х максимальный ход
510 мм
Перемещение ось Z максимальный ход
5000 мм
Ход револьверной головки (Y)
±70 мм
Диаметр ШВП х шаг (осьX)
Ø5012мм
Диаметр шарикового винта * шаг по вертикали (Z)
Ø8012мм
Диаметр шарикового винта * шаг по вертикали (Y)
Ø4010мм
Поперечная быстрая подача
18 м/мин
Вертикальная быстрая подача
18 м/мин
Диапазон подачи резания
0,01~1000 мм/мин
Точность повторного позиционирования Поперечный X
±0,003 мм/мин
Точность повторного позиционирования Вертикальный Z
±0,01 мм/мин
Диаметр/ход задней бабки задней бабки
Ø180/200 мм
Конус отверстия
MT6
Ход задней бабки
4500 мм
Серворевольвер
BMT65
Сечение инструментального держателя
32 ×32/40 мм
Технические характеристики
В наличии
Основная конфигурация
- FANUC-0I TF Plus (тип 1)
- 15-дюймовый гидравлический патрон
- Комплект каленых и сырых кулачков
- 32 дюймовый ручной 4-х кулачковый
патрон (не самоцентрирующийся)
патрон (не самоцентрирующийся)
- Редуктор Baruffaldi (Италия)
- Направляющие скольжения
- Воздушный и водяной пистолеты
- Конвейер для стружки
- Кондиционер для электрического шкафа
- Полная защита рабочей зоны
- Устройство для измерения инструмента (размер Lager)
- Сигнальная лампа
- Ножная педаль зажима/разжима кулачков
- Автоматизированная система смазки
- Гидравлическая система
- Ручной маховик MPG
- Освещение рабочей зоны
- Выравнивающие болты и блоки
- Люнет 30-200 мм*1шт
- Люнет 120-490 мм*1шт.
- Блоки приводные (0 град + 90 град) 1 + 1 шт
- Блоки стационарные 2 шт(проходные) + 2 шт(расточные)
- Втулки переходные (16,20,25,32) – 1 к-т
- Вращающийся задний центр
- Ящик для инструментов
Стандартная комплектация
Система ЧПУ
FANUC-0I TF
Серводвигатель
18Nm(B)/18Nm
Главный двигатель сервопривода
40KW (Fanuc)
Автоматическая система смазки
YP-A3 (КНР)
Основные электрические
компоненты
компоненты
DELIXI
Основные электрические
компоненты
компоненты
3H-15(hollow)
(Bedford/Dingchang)
(Bedford/Dingchang)
Цилиндр
TK-A1512(hollow)
(Bedford/Dingchang)
(Bedford/Dingchang)
Шпиндельный узел
A2-15
(Anyang)
(Anyang)
Подшипники по осям X/Z
(NSK)
ШВП X/Z
5010/6312(Taiwan)
Линейная направляющая X/Z
HGH55/HGH55(Taiwan)
Револьверная головка
с сервоприводом
с сервоприводом
BMT65
Теплообменник
EA-5AF(КНР)
Водяной насос
CDL2-30(КНР)
Гидравлическая станция
One for three 3.5MPa(КНР)
Редуктор
CE13(Baruffaldi Италия)
Технические характеристики
Максимальный диаметр вращения заготовки над станиной
Ø1000 мм
Максимальный диаметр вращения заготовки над суппортом
Ø720 мм
Максимальная длина обработки заготовки
5000 мм
Максимальный диаметр обработки
Ø950 мм
Ширина линейной направляющей X/Z
55/55 мм
Шпиндель
37-40 кВт
Диаметр отверстия шпинделя
Ø130 мм
Диаметр сквозного отверстия для прутка
Ø90 мм
Конус шпинделя
A2-15
Диапазон оборотов шпинделя
5-1600 об/мин
Перемещение ось Х максимальный ход
510 мм
Перемещение ось Z максимальный ход
5000 мм
Ход револьверной головки (Y)
±70 мм
Диаметр ШВП х шаг (осьX)
Ø5012мм
Диаметр шарикового винта * шаг по вертикали (Z)
Ø8012мм
Диаметр шарикового винта * шаг по вертикали (Y)
Ø4010мм
Поперечная быстрая подача
18 м/мин
Вертикальная быстрая подача
18 м/мин
Диапазон подачи резания
0,01~1000 мм/мин
Точность повторного позиционирования Поперечный X
±0,003 мм/мин
Точность повторного позиционирования Вертикальный Z
±0,01 мм/мин
Диаметр/ход задней бабки задней бабки
Ø180/200 мм
Конус отверстия
MT6
Ход задней бабки
4500 мм
Серворевольвер
BMT65
Сечение инструментального держателя
32 ×32/40 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить токарно-фрезерный обрабатывающий центр с ЧПУ TCK1000-5000 от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
