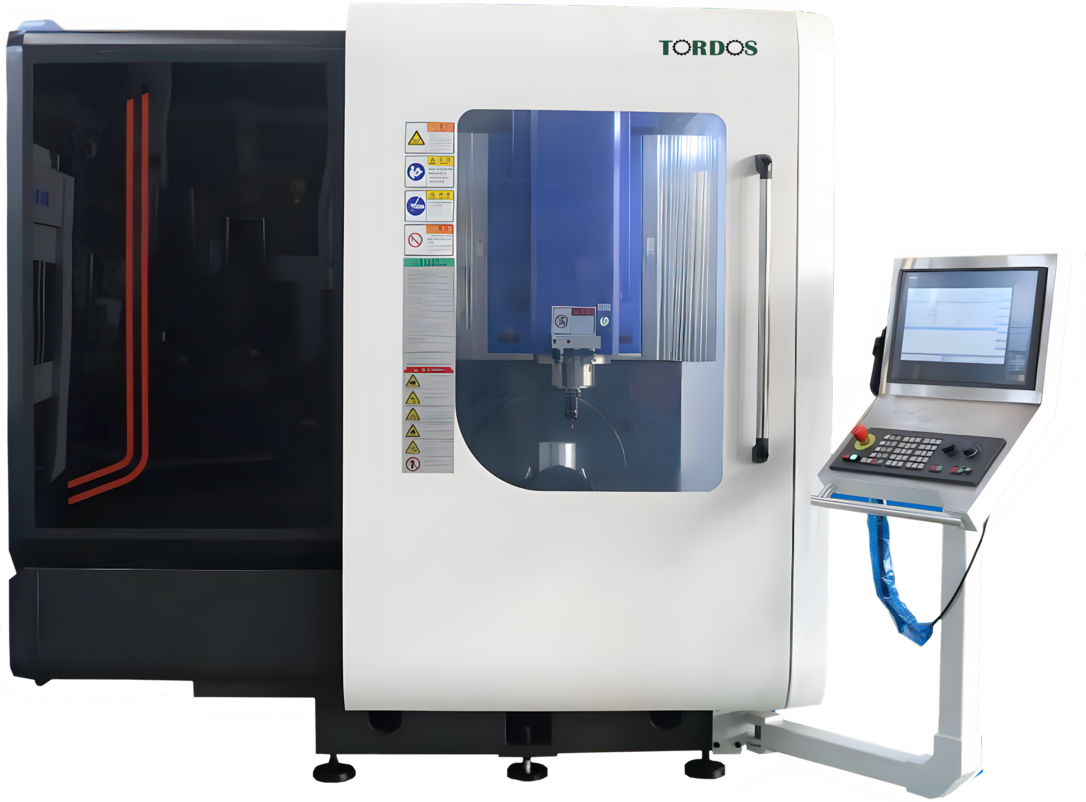

5К550
Пяти осевой фрезерный обрабатывающий центр с ЧПУ
5К550
Пяти осевой фрезерный обрабатывающий центр с ЧПУ
Основные комплектующие
| Наименование | Марка |
|---|---|
| Система ЧПУ | Syntec (Тайвань) |
| Поворотный стол | Hiwin (Тайвань) |
| Сервомоторы X/Y/Z | Yasgawa (Япония) |
| DD моторы B/C | Hiwin (Тайвань) |
| Инвертер для шпинделя | Syntec (Тайвань) |
| Шпиндель | Cells (Тайвань) |
| Линейные направляющие | 35 Hiwin/PMI (Тайвань) |
| Наименование | Марка |
|---|---|
| Винт | 3210 Hiwin/PMI (Тайвань) |
| Пневматическая система | AIRTAC (Тайвань) |
| Система смазки | ISHAN (Тайвань) |
| Конвейер | Domectic (Китай) |
| Датчики измерения | Pioneer (Китай) |
Технические характеристики
Комплектация
Система ЧПУ Syntec 220МА-5
Электрошпиндель HSK A63 24000 об
Станция охлаждения шпинделя
Дисковый магазин 24 инструмента
Освещение рабочей зоны
Автоматическая система смазки
Электронный маховик
Стружечный конвейер
Централизованная подача СОЖ
Технические параметры
Диаметр стола
500 мм
Допустимая нагрузка на стол
300 кг
Ширина Т-образного паза
14Н7
Перемещение по оси Х
500 мм
Перемещение по оси Y
500 мм
Перемещение по оси Z
400 мм
Перемещение по осям В/С
±120/360°
Расстояние от торца шпинделя до стола
150-550 ММ
Соединение шпинделя
HSK A63
Мощность главного двигателя
15 кВт
Диапазон оборотов
10-20000 об/мин
Защита рабочей зоны
Комплект инструмента для монтажа станка
Регулируемые опоры для установки станка
Трансформатор
Маслоотделитель
Датчик измерения заготовки
Датчик измерения инструмента
Теплобменник электрошкафа
Система ЧПУ
Syntec 220MA-5
Быстрое перемещение по оси Х
30 м/мин
Быстрое перемещение по оси Y
30 м/мин
Быстрое перемещение по оси Z
30 м/мин
Точность позиционирования
0.008 мм
Повторяемость
0.006 мм
Количество позиций в магазине
24 шт
Максимальный диаметр инструмента
80/160 мм
Максимальная длина инструмента
300 мм
Максимальный вес инструмента
8 кг
Объем бака для СОЖ
190 л
Электропитание
3P/380В/50Гц/50КВа
Технические характеристики
Комплектация
Система ЧПУ Syntec 220МА-5
Электрошпиндель HSK A63 20000 об
Система внутренней подачи СОЖ с фильтрацией
Станция охлаждения шпинделя
Дисковый магазин 24 инструмента
Освещение рабочей зоны
Автоматическая система смазки
Электронный маховик
Стружечный конвейер
Централизованная подача СОЖ
Технические параметры
Диаметр стола
500 мм
Допустимая нагрузка на стол
300 кг
Ширина Т-образного паза
14Н7
Перемещение по оси Х
500 мм
Перемещение по оси Y
500 мм
Перемещение по оси Z
400 мм
Перемещение по осям В/С
±120/360°
Расстояние от торца шпинделя до стола
150-550 мм
Соединение шпинделя
HSK A63
Мощность главного двигателя
15 кВт
Диапазон оборотов
10-20000 об/мин
Защита рабочей зоны
Комплект инструмента для монтажа станка
Регулируемые опоры для установки станка
Трансформатор
Маслоотделитель
Датчик измерения заготовки
Датчик измерения инструмента
Теплобменник электрошкафа
Система ЧПУ
Syntec 220MA-5
Быстрое перемещение по оси Х
30 м/мин
Быстрое перемещение по оси Y
30 м/мин
Быстрое перемещение по оси Z
30 м/мин
Точность позиционирования
0.008 мм
Повторяемость
0.006 мм
Количество позиций в магазине
24 шт
Максимальный диаметр инструмента
80/160 мм
Максимальная длина инструмента
300 мм
Максимальный вес инструмента
8 кг
Объем бака для СОЖ
190 л
Электропитание
3P/380В/50Гц/50КВа
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить пяти осевой вертикальный обрабатывающий центр 5К550 от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
