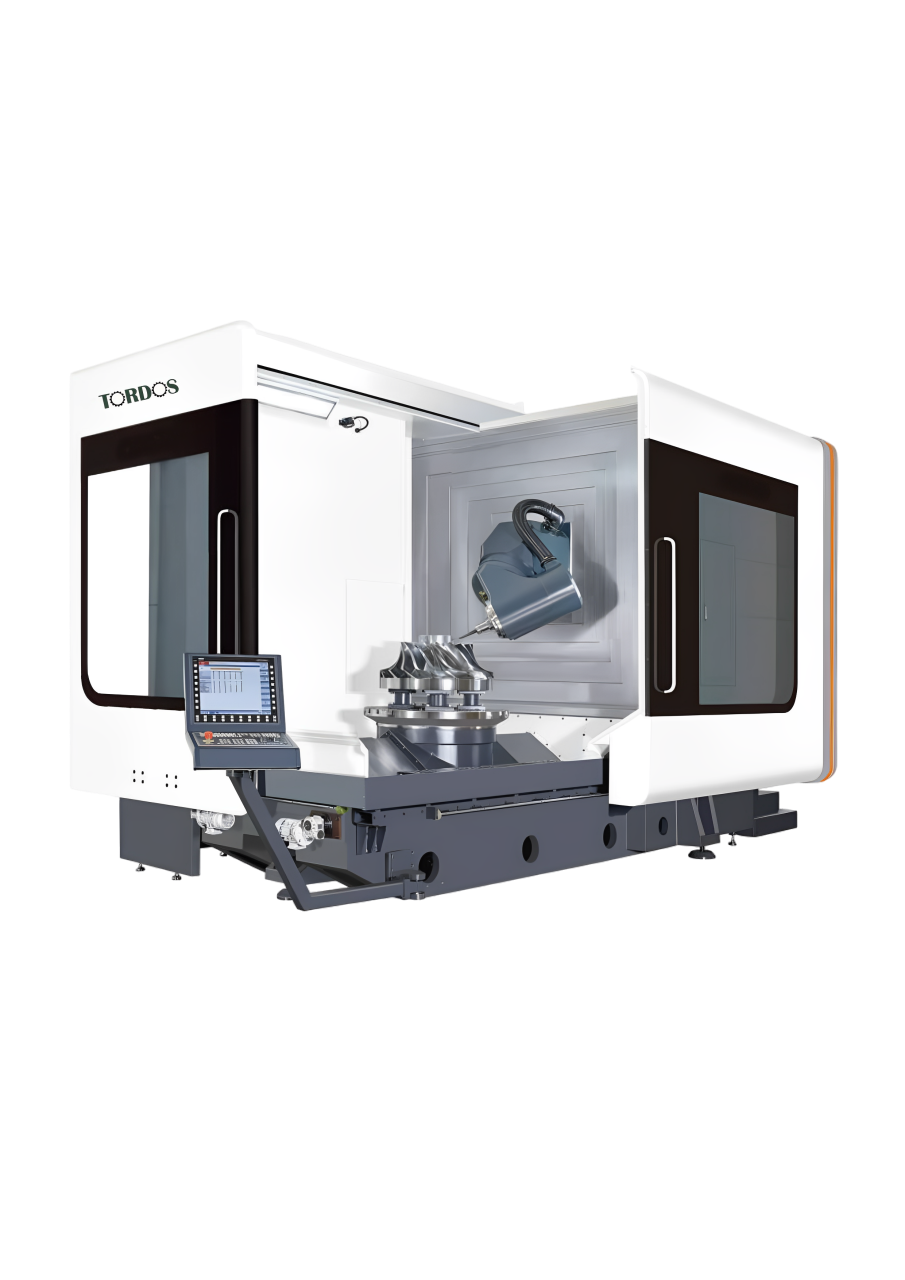

Серия DB
5-ти осевой обрабатывающий центр
DB-63-T
Стол Ø 630 мм
DB-88-T
Стол Ø 855 мм
DB-110-T
Стол Ø 1100 мм
DB-135-T
Стол Ø 1350 мм
DB-180-T
Стол Ø 1800 мм

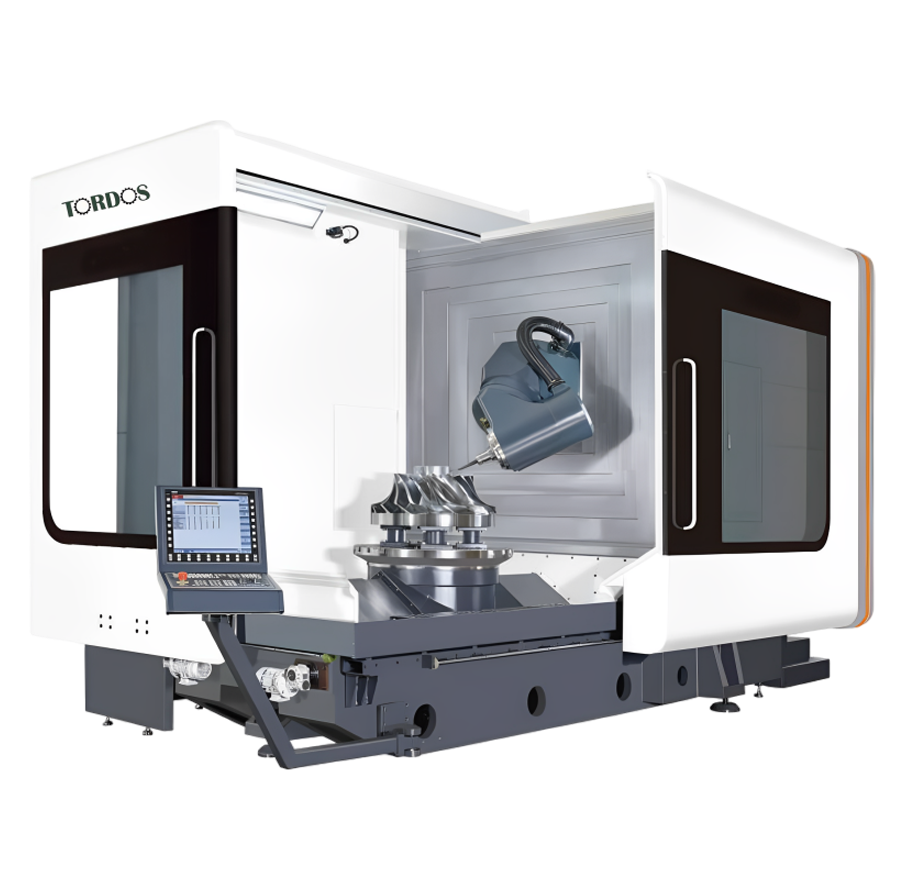

Серия DB
5-ти осевой обрабатывающий центр
DB-63-T
Стол Ø 630 мм
DB-88-T
Стол Ø 855 мм
DB-110-T
Стол Ø 1100 мм
DB-135-T
Стол Ø 1350 мм
DB-180-T
Стол Ø 1800 мм
Конструктивные особенности
Стол для фрезерно-токарной обработки
Поворотный стол Ø1100 мм с прямым приводом Direct Drive (собственной разработки) оснащен высокоточным абсолютный энкодером оси «C» и жидкостной системой охлаждения. Подшипники больших диаметров, качественная сборка делают стол надёжным и точным. Максимальная частота вращения стола в токарном режиме – 250 об/мин Крутящий момент 1330/2630 Hм. Максимальная нагрузка 4000 кг (фрезерование) и 3000 кг (точение).
Высокопрочный полимерный бетон
Станина из полимербетона образуют портальную классическую конструкцию станка. Надежность и долговечность портального фрезерного центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный полимерный бетон), используемый для производства станины. Применение данной технологии уменьшает термический коэффициент расширения, что значительно снижает влияние температуры на работу станка. Технология “UHPC” также увеличивает коэффициент поглощения вибрации при работе обрабатывающего центра.
Роликовые направляющие качения
Высокая точность достигается благодаря системе ЧПУ, работающей с прямыми приводами сервомоторов (прямое соединение через муфту) и ШВП. Станция контроля температуры и охлаждения ШВП включена в стандартную комплектацию. Направляющие качения BOSCH REXROTH роликовые. Оптические линейки по всем осям в базовой комплектации.
Магазин автоматической смены инструмента
Магазин АСИ цепного типа
Количество инструментов – 40 позиций. Устройство автоматической смены инструмента цепного типа с поворотным кронштейном обеспечивает быструю смену инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.
Универсальная фрезерная головка (5 осей)
Универсальная фрезерная головка с типом привода Direct Drive с управляемой осью B.
Конус шпинделя
HSK-A100
MAX число оборотов
до 10 000 об/мин
Мощность
42 кВт / 58 кВт
Крутящий момент
215 Нм / 350 Нм
Описание серии
Конструктивное исполнение 5-ти осевых станков серии DB отличаются повышенной жесткостью, которая обеспечивается немецкой технологии “UHPC”. Дополнительно к сверлению и фрезерной обработке многозадачные станки серии DB позволяют выполнять и токарную обработку за один установ.
Надежность и долговечность станков DEED, прежде всего, обеспечивается жесткостью станины, высокие показатели по точности и стабильности достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный полимерный бетон), используемый для производства станин компании DEED. Применение данной технологии уменьшает термический коэффициент расширения, что значительно снижает влияние температуры на работу станка. Технология “UHPC” также увеличивает коэффициент поглощения вибрации при работе обрабатывающего центра.
Технические характеристики
Перемещения
По оси X
600 мм
По оси Y
800 мм
По оси Z
600 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
Минимальная индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
150 - 750 мм
Расстояние до шпинделя (горизонт.)
30 - 630 мм
Рабочий стол
Размер стола
Ø 630
MAX нагрузка фрезерный / токарный
2000 кг / 1000 кг
Магазин АСИ
Тип магазина
Цепной
Кол-во ячеек
40
MAX Ø инструмента
Ø 120 мм
MAX вес инструмента
8 кг
Шпиндель
Конус шпинделя
HSK-A63
Частота вращения шпинделя
12 000 об/мин
Максимальный крутящий момент
132 / 192 Нм
Мощность главного двигателя
42 кВт
Скорость перемещений
Ускоренные перемещения по X, Y, Z
40/40/40 м/мин
Точность
Точность позиционирования по X, Y, Z
± 0.006 мм
Повторяемость по X, Y, Z
±0.004 мм
B/C
±8’’
Другое
Давление воздуха
± 0.006 мм
Вес станка
15 000 кг
Занимаемая площадь (Д x Ш)
5200 x 3550 мм
Высота станка
2985 мм
Перемещения
По оси X
800 мм
По оси Y
1050 мм
По оси Z
800 мм
По оси B
- 15° + 110°
По оси C
Постоянные 360°
Минимальная индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
162 – 962 мм
Расстояние до шпинделя (горизонт.)
39 – 839 мм
Рабочий стол
Размер стола
Ø 855
Размер Т пазов (ширина x кол-во x расстояние)
14 x 5 x 125
Максимальная нагрузка
1200 кг
Магазин АСИ
Тип магазина
Цепной
Кол-во ячеек
40
MAX Ø инструмента
Ø 120 мм
MAX вес инструмента
8 кг
Шпиндель
Конус шпинделя
HSK-A63
Частота вращения шпинделя
12000 об/мин
Максимальный крутящий момент
132/185 Нм
Мощность главного двигателя
42 кВт
Скорость перемещений
Ускоренные перемещения по X, Y, Z
40/40/40 м/мин
Ускоренные перемещения по B
50 м/мин
Точность
Точность позиционирования по X, Y, Z
± 0.008 мм
Повторяемость по X, Y, Z
± 0.005 мм
B/C
±10’’
Другое
Давление воздуха
6.5 бар
Вес станка
23 000 кг
Занимаемая площадь (Д x Ш)
5610 x 3600 мм
Высота станка
3350 мм
Перемещения
По оси X
1000 мм
По оси Y
1150 мм
По оси Z
1000 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
Минимальная индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
160 – 1160 мм
Расстояние до шпинделя (горизонт.)
30 – 1030 мм
По оси X
1400 мм
По оси Y
1350 мм
По оси Z
1100 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
Минимальная индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
160 – 1260 мм
Расстояние до шпинделя (горизонт.)
30 – 1230 мм
Рабочий стол
Размер стола
Ø 1100
Размер Т пазов (ширина x кол-во)
18 x 11
Максимальная нагрузка
4000 кг
Рабочий стол
Шпиндель
Конус шпинделя
HSK-A100
Частота вращения шпинделя
10 000 об/мин
Максимальный крутящий момент
132/185 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещений
Тип привода
Direct Drive
Конус шпинделя
HSK-A100
Частота вращения
10000 об/мин
MAX крутящий момент
215/350 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещений
Ускоренные перемещения по X, Y, Z
40/40/40 м/мин
Ускоренные перемещения по B
50 м/мин
Ускоренные перемещения по X, Y, Z
40/40/40 м/мин
Ускоренные перемещения по B
50 м/мин
Другое
Давление воздуха
6.5 бар
Вес станка
30 000 кг
Занимаемая площадь (Д x Ш)
6 000 x 3 750 мм
Давление воздуха
6.5 бар
Вес станка
40 000 кг
Занимаемая площадь (Д x Ш)
7200x3750 мм
Высота станка
4000 мм
Перемещения
По оси X
1400 мм
По оси Y
1350 мм
По оси Z
1100 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
Минимальная индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
160 – 1260 мм
Расстояние до шпинделя (горизонт.)
30 – 1230 мм
Рабочий стол
Тип привода
Direct Drive
Усилие фиксации стола
2130 Нм
Усилие поворота
1050 Нм
Размер стола
Ø 1350 мм
Размер Т пазов
18 x 11
MAXнагрузка фрезерный режим
4500 кг
MAX нагрузка токарный режим
3000 кг
Магазин АСИ
Тип
Цепной
Кол-во ячеек
40 (опц. 60,80,120,220)
MAX Ø инструмента
Ø135 мм (Ø 200-300 мм)
MAX длинна инструмента
300 мм (опц. 400)
MAX вес инструмента
12 кг
Шпиндель
Конус шпинделя
HSK-A100
Частота вращения шпинделя
10000 об/мин
Максимальный крутящий момент
215/350 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещения
Ускоренные перемещения по X, Y, Z
40/40/40 м/мин
Ускоренные перемещения по B
50 м/мин
Точность
Точность позиционирования по X, Y, Z
± 0.006 мм
Повторяемость по X, Y, Z
± 0.004 мм
B/C
±8’’ (±4’’повтор-ть)
Другое
Давление воздуха
6.5 бар
Вес станка
40 000 кг
Занимаемая площадь (Д x Ш)
7200x3750 мм
Высота станка
4000 мм
Перемещения
По оси X
1880 мм
По оси Y
1800 мм
По оси Z
1100 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
Минимальная индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
160 – 1500 мм
Расстояние до шпинделя (горизонт.)
30 – 1230 мм
Рабочий стол
Тип привода
Direct Drive
Усилие фиксации стола
2130 Нм
Усилие поворота
1050 Нм
Размер стола
Ø1800 мм
Размер Т пазов
18 x 11
MAXнагрузка фрезерный режим
5000 кг
MAX нагрузка токарный режим
3000 кг
Магазин АСИ
Тип
Цепной
Кол-во ячеек
40 (опц. 60,80,120,220)
MAX Ø инструмента
Ø135 мм (Ø 200-300 мм)
MAX длинна инструмента
300 мм (опц. 400)
MAX вес инструмента
12 кг
Шпиндель
Конус шпинделя
HSK-A100
Частота вращения шпинделя
10000 об/мин
MAX крутящий момент
215/350 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещения
Ускоренные перемещения по X, Y, Z
30/30/30 м/мин
Ускоренные перемещения по B
50 м/мин
Точность
Точность позиционирования по X, Y, Z
± 0.006 мм
Повторяемость по X, Y, Z
± 0.004 мм
B/C
±8’’ (±4’’повтор-ть)
Другое
Давление воздуха
6.5 бар
Вес станка
45 000 кг
Занимаемая площадь (Д x Ш)
8100x4200 мм
Высота станка
4000 мм
Технические характеристики
Перемещения
Перемещения
По оси X
600 мм
По оси Y
800 мм
По оси Z
600 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
MIN индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
150 - 750 мм
Расстояние до шпинделя (гор.)
30 - 630 мм
Рабочий стол
Размер стола
Ø 630
MAX нагрузка фрезерный / токарный
2000 кг / 1000 кг
Магазин АСИ
Магазин АСИ
Тип магазина
Цепной
Кол-во ячеек
40
MAX Ø инструмента
Ø 120 мм
MAX вес инструмента
8 кг
Шпиндель
Шпиндель
Конус шпинделя
HSK-A63
Частота вращения шпинделя
12 000 об/мин
Максимальный крутящий момент
132 / 192 Нм
Мощность главного двигателя
42 кВт
Скорость перемещений
Ускор. перемещ. по X, Y, Z
40/40/40 м/мин
Точность перемещений
Точность позиц. по X, Y, Z
± 0.006 мм
Повторяемость по X, Y, Z
±0.004 мм
B/C
±8’’
Другое
Другое
Давление воздуха
± 0.006 мм
Вес станка
15 000 кг
Площадь (Д x Ш)
5200 x 3550 мм
Высота станка
2985 мм
Перемещения
Перемещения
По оси X
800 мм
По оси Y
1050 мм
По оси Z
800 мм
По оси B
- 15° + 110°
По оси C
Постоянные 360°
MIN индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
162 – 962 мм
Расстояние до шпинделя (гор.)
39 – 839 мм
Рабочий стол
Рабочий стол
Размер стола
Ø 855
Размер Т пазов
14 x 5 x 125
MAX нагрузка
1200 кг
Магазин АСИ
Магазин АСИ
Тип магазина
Цепной
Кол-во ячеек
40
MAX Ø инструмента
Ø 120 мм
MAX вес инструмента
8 кг
Шпиндель
Шпиндель
Конус шпинделя
HSK-A63
Частота вращения шпинделя
12000 об/мин
Максимальный крутящий момент
132/185 Нм
Мощность главного двигателя
42 кВт
Скорость перемещений
Скорость перемещений
Ускор. перемещ. по X, Y, Z
40/40/40 м/мин
Ускоренные перемещения по B
50 м/мин
Точность
Точность
Точность позиц. по X, Y, Z
± 0.008 мм
Повторяемость по X, Y, Z
± 0.005 мм
B/C
±10’’
Другое
Другое
Давление воздуха
6.5 бар
Вес станка
23 000 кг
Площадь (Д x Ш)
5610 x 3600 мм
Высота станка
3350 мм
Перемещения
Перемещения
По оси X
1000 мм
По оси Y
1150 мм
По оси Z
1000 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
MIN индексация оси B и С
0,001°
Расстояние до шпинделя (верт.)
160 – 1160 мм
Расстояние до шпинделя (гор.)
30 – 1030 мм
Рабочий стол
Рабочий стол
Размер стола
Ø 1100
Размер Т пазов (ширина x кол-во)
18 x 11
Максимальная нагрузка
4000 кг
Шпиндель
Шпиндель
Конус шпинделя
HSK-A100
Частота вращения шпинделя
10 000 об/мин
MAX крутящий момент
132/185 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещений
Скорость перемещений
Ускор. перемещ. по X, Y, Z
40/40/40 м/мин
Ускоренные перемещения по B
50 м/мин
Другое
Давление воздуха
6.5 бар
Вес станка
30 000 кг
Площадь (Д x Ш)
6 000 x 3 750 мм
Перемещения
Перемещения
По оси X
1400 мм
По оси Y
1350 мм
По оси Z
1100 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
MIN индексация оси B и С
0,001°
Расстояние до шпинделя (в)
160 – 1260 мм
Расстояние до шпинделя (г)
30 – 1230 мм
Рабочий стол
Тип привода
Direct Drive
Усилие фиксации стола
2130 Нм
Усилие поворота
1050 Нм
Размер стола
Ø 1350 мм
Размер Т пазов
18 x 11
MAXнагрузка фрезерный режим
4500 кг
MAX нагрузка токарный режим
3000 кг
Магазин АСИ
Тип
Цепной
Кол-во ячеек
40
MAX Ø инструмента
Ø135 мм
MAX длинна инструмента
300 мм
MAX вес инструмента
12 кг
Шпиндель
Тип привода
Direct Drive
Конус шпинделя
HSK-A100
Частота вращения
10000 об/мин
MAX крутящий момент
215/350 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещения
Ускор. перемещ. по X, Y, Z
40/40/40 м/мин
Ускор. перемещения по B
50 м/мин
Точность
Позиционирование по X, Y, Z
± 0.006 мм
Повторяемость по X, Y, Z
± 0.004 мм
B/C
±8’’
Другое
Давление воздуха
6.5 бар
Вес станка
40 000 кг
Площадь (Д x Ш)
7200 x 3750 мм
Высота станка
4000 мм
Перемещения
Перемещения
По оси X
1880 мм
По оси Y
1800 мм
По оси Z
1100 мм
По оси B
- 15° + 180°
По оси C
Постоянные 360°
MIN индексация оси B и С
0,001°
Расстояние до шпинделя (в)
160 – 1260 мм
Расстояние до шпинделя (г)
30 – 1230 мм
Рабочий стол
Тип привода
Direct Drive
Усилие фиксации стола
2130 Нм
Усилие поворота
1050 Нм
Размер стола
Ø 1800 мм
Размер Т пазов
18 x 11
MAX нагрузка фрез. режим
5000 кг
MAX нагрузка ток. режим
3000 кг
Магазин АСИ
Тип
Цепной
Кол-во ячеек
40
MAX Ø инструмента
Ø135 мм
MAX длинна инструмента
300 мм
MAX вес инструмента
12 кг
Шпиндель
Тип привода
Direct Drive
Конус шпинделя
HSK-A100
Частота вращения
10000 об/мин
MAX крутящий момент
215/350 Нм
Мощность главного двигателя
42/58 кВт
Скорость перемещения
Ускор. перемещ. по X, Y, Z
30/30/30 м/мин
Ускоренные перемещения по B
50 м/мин
Точность
Позиционирование по X, Y, Z
± 0.006 мм
Повторяемость по X, Y, Z
± 0.004 мм
B/C
±8’’
Другое
Давление воздуха
6.5 бар
Вес станка
45 000 кг
Площадь (Д x Ш)
8100x4200 мм
Высота станка
4000 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
2014-2024 ООО «Венде Групп»
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для уточнения деталей и получения дополнительной информации, а также запроса технико-коммерческого предложения (ТКП) просьба обращаться по телефону и/или электронной почте, указанных в разделе "Контакты".
2014-2024 ООО «Венде Групп»
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для уточнения деталей и получения дополнительной информации, а также запроса технико-коммерческого предложения (ТКП) просьба обращаться по телефону и/или электронной почте, указанных в разделе "Контакты".
