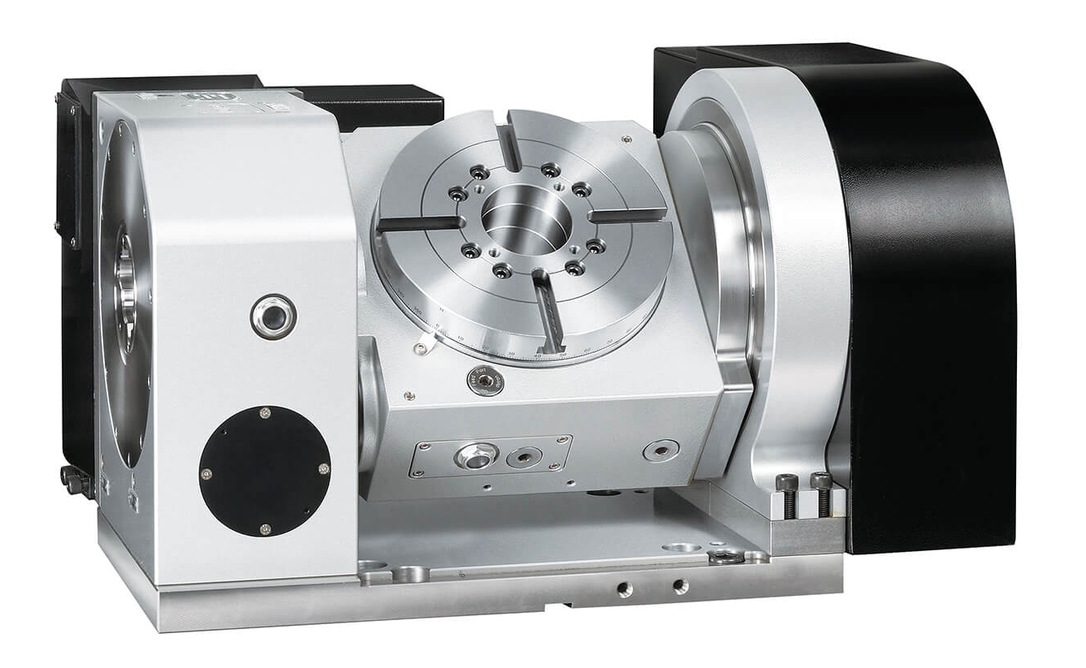

GFA-210S *
Наклонно-поворотный стол
(5-ти осевой)
*G - Червячная передача
*F - 5-осей
*А - Новая модель
*210 - Размер стола
*S - Пневматический тормоз
*F - 5-осей
*А - Новая модель
*210 - Размер стола
*S - Пневматический тормоз
Производитель: Detron Machine Co., LTD (Тайвань)

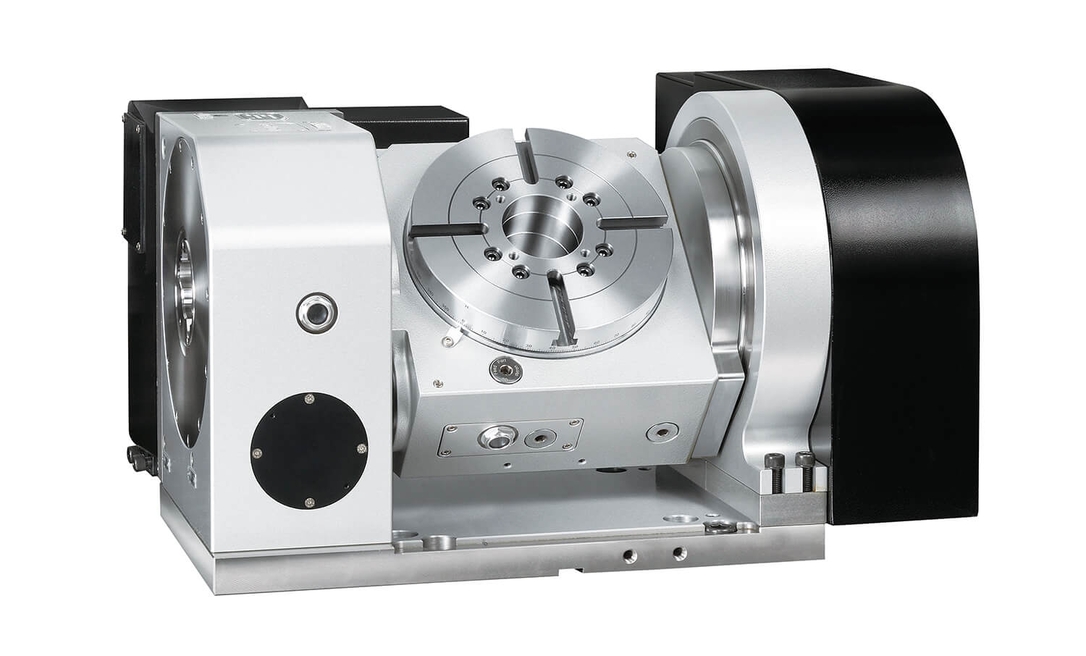

GFA-210S *
Наклонно-поворотный стол
(5-ти осевой)
*G - Червячная передача
*F - 5-осей
*А - Новая модель
*210 - Размер стола
*S - Пневматический тормоз
*F - 5-осей
*А - Новая модель
*210 - Размер стола
*S - Пневматический тормоз
Производитель: Detron Machine Co., LTD (Тайвань)

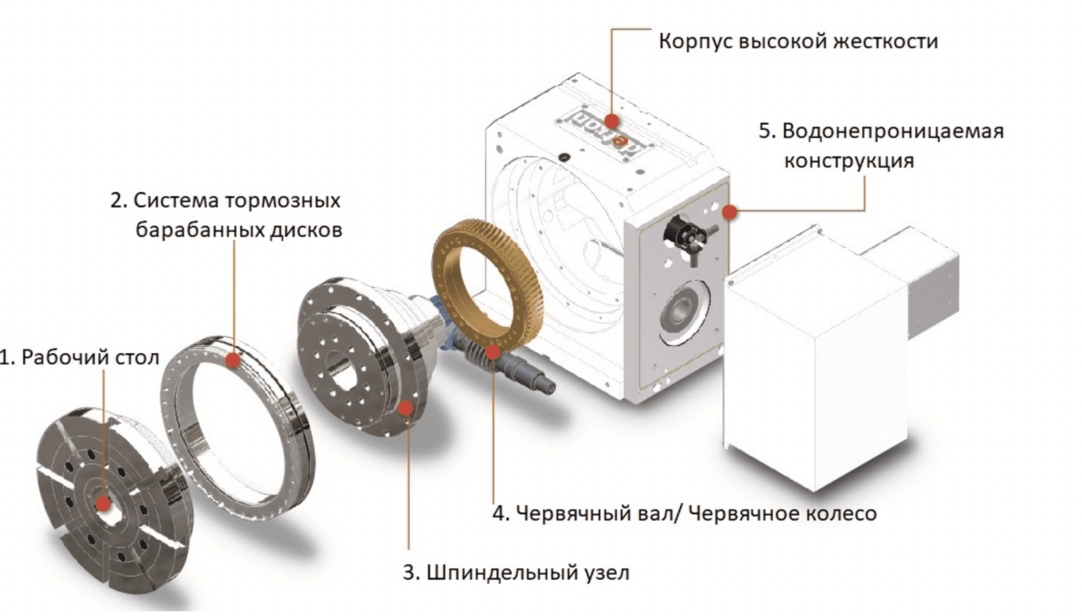

Конструктивные особенности
Рабочий стол
Преимущества системы позиционирования: Высокая точность при установке зажима в центральном отверстии рабочего стола. Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.
Система тормозных барабанных дисков
При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме. Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима. Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении.
Шпиндельный узел
Размер роликов увеличен на 20-30%. Размер направляющей качения увеличен на 70-80%. Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше. Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.
Червячный вал / червячное колесо
Поворотный стол производства Detron походит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев. Червячный вал вращается при помощи специально сконструированного механизма Detron, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования. Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.
Водонепроницаемая конструкция
Электронные узлы защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ к двигателю.
Конструктивные особенности
Рабочий стол
Преимущества системы позиционирования: Высокая точность при установке зажима в центральном отверстии рабочего стола. Отверстие большого диаметра позволяет устанавливать многопотоковый маслораспределитель.
Система тормозных барабанных дисков
При высоком давлении гидравлической системы отсутствует утечки масла из тормозной системы, что обеспечивает увеличенный крутящий момент при зажиме. Термическая обработка и шлифовка тормозного диска обеспечивают высокую износостойкость и высокую степень твердости. Так же все вышеуказанное обеспечивает большую силу зажима. Тормозной диск имеет точную округлую и цилиндрическую форму, что позволяет минимизировать смещение вращающегося центра и ошибки позиционирования при торможении.
Шпиндельный узел
Размер роликов увеличен на 20-30%. Размер направляющей качения увеличен на 70-80%. Данные направляющие значительно толще, чем направляющие прочих производителей, жесткость в тяжелых режимах обработки значительно выше. Минимальное количество составных узлов в механизме обеспечивает минимальные отклонения при сборке узла, высокую точность индексации и повторяемость.
Червячный вал / червячное колесо
Поворотный стол производства Detron походит для работы в тяжелых режимах за счет двухнаправляющего червячного винта и увеличенной глубины зубьев. Червячный вал вращается при помощи специально сконструированного механизма Detron, который состоит из радиальных подшипников типа RN и фланца, установленного между втулкой и гайкой. Отверстие втулки в данной конструкции является высокопрочной и не подвержено износу. Результат - увеличенная концентричность червячного вала и высокая точность позиционирования. Червячный вал устанавливается в нижнюю часть поворотного стола и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы.
Водонепроницаемая конструкция
Электронные узлы защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ к двигателю.
Технические характеристики Detron GFA-210S
Диаметр рабочего стола
Ø210 мм
Диаметр центрального отверстия
Ø65Н7 мм
Высота рабочего стола (по горизонтали)
280 мм
Высота рабочего стола (по вертикали)
210 мм
Ширина Т – образного паза
12Н7
Ширина ползуна
18 мм
Тип привода и давление
Пневмат./ 0,55-0,7
Допустимая нагрузка
100 кг
Допустимая нагрузка (в наклоне)
70 кг
Допустимый крутящий момент
250 Нм
Инерционность при нагрузке
0.55 кг м2
Разрешение
0.001 град
Угол наклона
+30∼+120 град.
Вес нетто
230 кг
Технические характеристики Detron GFA-210S
Диаметр рабочего стола
Ø 210 мм
Диаметр центрального отверстия
Ø 65Н7 мм
Высота рабочего стола (по гор)
280 мм
Высота рабочего стола (по верт)
210 мм
Ширина Т – образного паза
12Н7
Ширина ползуна
18 мм
Тип привода и давление
Пневмат./ 0,55-0,7
Допустимая нагрузка
100 кг
Допустимая нагрузка (в наклоне)
70 кг
Допустимый крутящий момент
250 Нм
Инерционность при нагрузке
0.55 кг м2
Разрешение
0.001 град
Угол наклона
+30∼+120 град.
Вес нетто
230 кг
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение

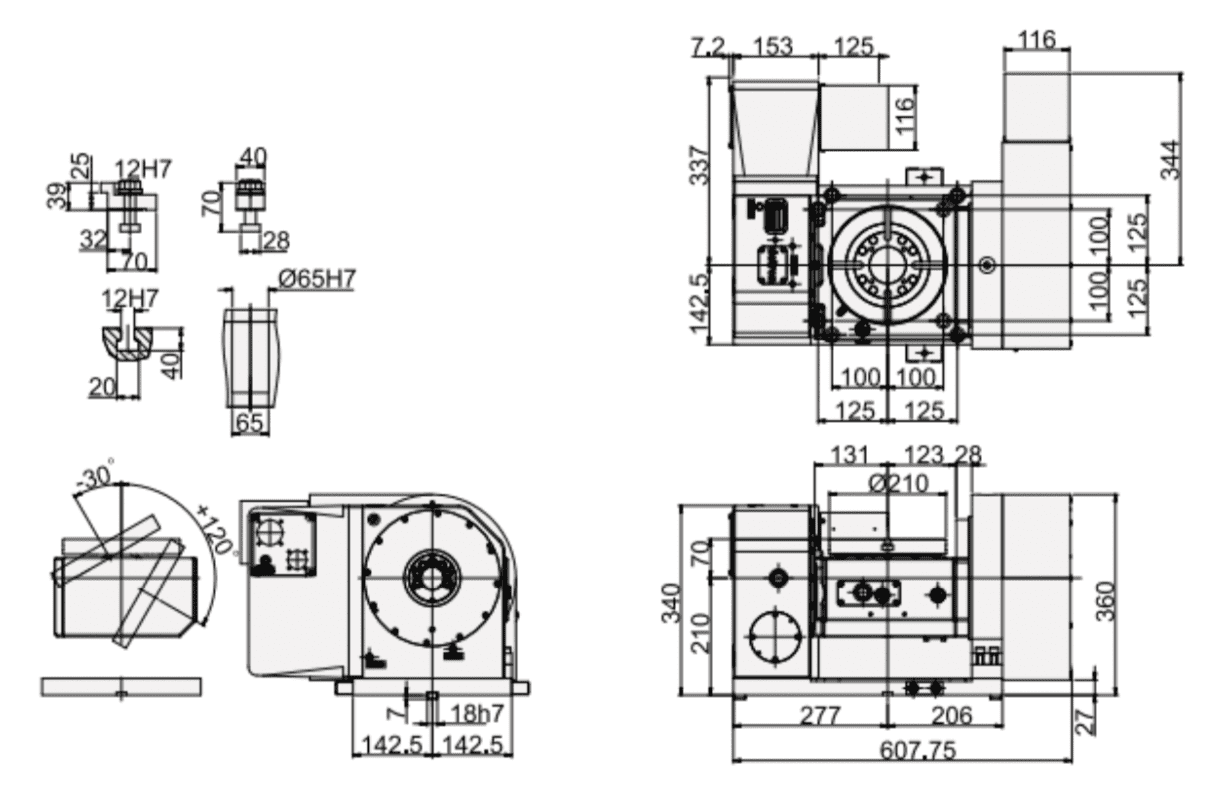

Габаритные чертежи наклонно-поворотного стола GFA-210S
Диаметр рабочего стола 210, диаметр центрального отверстия 40H7.
Пневматический тормоз укомплектован сверхточными поперечными роликовыми подшипниками.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота — 1 град.
Совместим со всеми системами ЧПУ.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота — 1 град.
Совместим со всеми системами ЧПУ.
Габаритные чертежи наклонно-поворотного стола GFA-210S
Диаметр рабочего стола 210, диаметр центрального отверстия 40H7.
Пневматический тормоз укомплектован сверхточными поперечными роликовыми подшипниками.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота — 1 град.
Совместим со всеми системами ЧПУ.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Минимальный угол поворота — 1 град.
Совместим со всеми системами ЧПУ.
