В наличии

Daisy 686

Координатно-измерительная машина

Vende Group предлагает нашим клиентам готовые и самые высокотехнологичные решения по металлообработке в таких сферах как: авиация, кораблестроение, машиностроение, железнодорожная инфраструктура и др.
Получить предложение
Координатно-измерительная машина Daisy 686
 В наличии

Daisy 686

Координатно-измерительная машина

Vende Group предлагает нашим клиентам готовые и самые высокотехнологичные решения по металлообработке в таких сферах как: авиация, кораблестроение, машиностроение, железнодорожная инфраструктура и др.

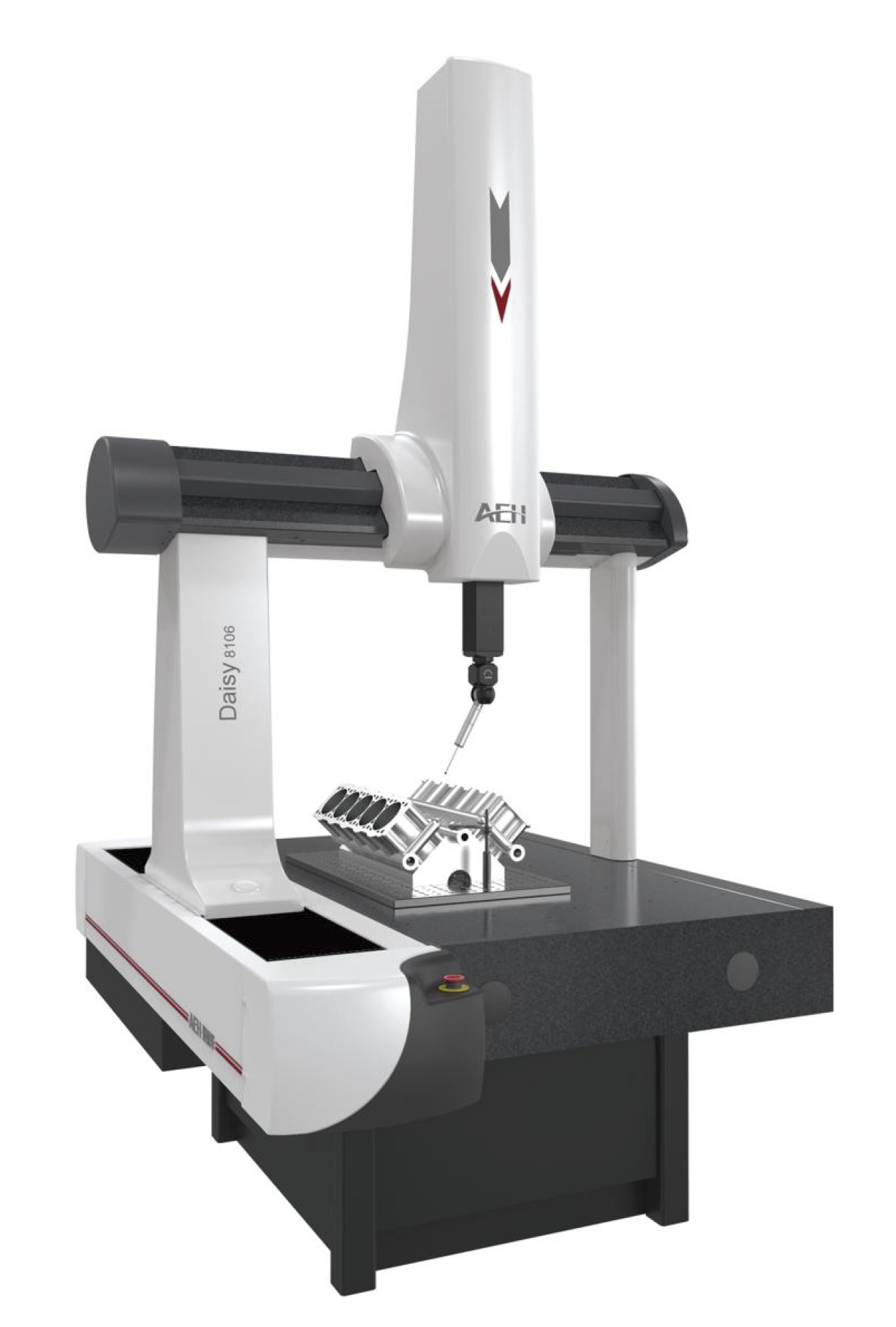

Координатно-измерительная машина Daisy 686
Получить предложение

Конструктивные особенности

Конструкция машины

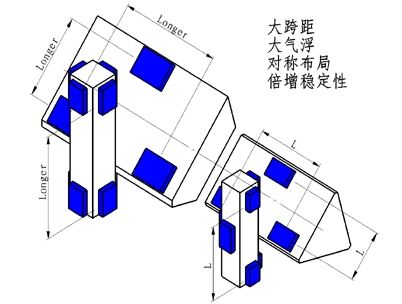

В основном корпусе КИМ используется структура 3+2. Благодаря трем точно рассчитанным основным точкам опоры, деформация стола и направляющей оси Y сводится к минимуму, а точность КИМ повышается. Запасная вспомогательная точка опоры эффективно обеспечивает безопасность, надежность и стабильность оборудования во время работы.
Рама имеет полностью закрытую конструкцию, материал - высококачественный алюминиевый сплав, что обеспечивает жесткость рамы и снижает вес, повышает стабильность движения рамы. Симметричная конструкция с большим пролетом эффективно повышает жесткость и уменьшает деформацию под действием силы, благодаря чему повышается точность динамических измерений измерительной машины.
В качестве направляющих по трем осям X, Y и Z используются прецизионные гранитные направляющие, расположенные на воздушной подушке, а механизм перемещения по всем трем осям имеет одинаковую температурную деформацию, что обеспечивает точность работы измерительной машины при различных температурах.

Система датчиков

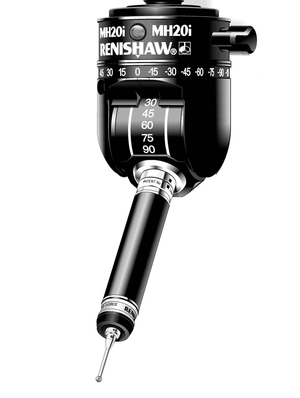

Датчик RENISHAW MH20i с ручным индексированием (с датчиком)

Датчик
TP20 Стандартный силовой модуль *1
Направления
±X ±Y +Z
Угловое перемещение (A)
0° to 90° in 15° steps
Угловое перемещение (B)
±180° in 15° steps
Общее количество позиций
168
Вес
210 г
Датчик RENISHAW MH20i с ручным индексированием (с датчиком)

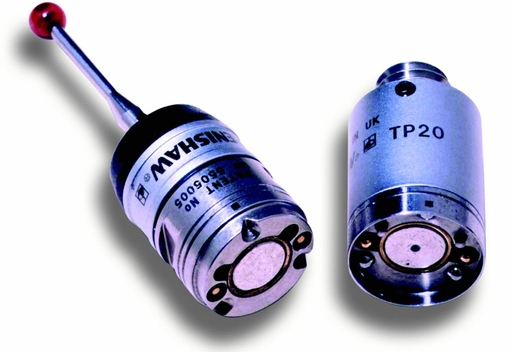

RENISHAW TP20 контактный тригерный датчик

Направления
±X ±Y +Z
Разъем для щупа
M2
Вес
22 г
RENISHAW TP20 контактный тригерный датчик

Контроллер

Контроллер DCC это высокоэффективный контроллер движения, выпускаемый компанией MORA Metrology GmbH. В контроллере DCC используется передовая международная система двойной компьютерной системы управления, а использование самостоятельной работы протоколов управляющего и прикладного уровней значительно повышает эффективность измерений, точность и стабильность работы измерительной машины (КИМ).

Процесс обработки данных

Изделие Параметр
Бренд DELL
Операционная система Windows 10
Хранилище 8 Гб
Жесткий диск 1 Т
Встроенная графическая карта ---
Графическая библиотека OPENGL
Экран 21″ ЖК-экран
Принтер Цветной чернильный принтер HP A4
Рекомендованная конфигурация
Структура Модель Daisy 686 Бренд
Control DCC MORA
Система измерения Головка измерительного датчика MH20i измерительная головка с ручным индексированием (с датчиком) Renishaw
Датчик TP20 trigger probe Renishaw
Щуп --- Renishaw
Сфера для калибровки φ25 ---
Разрешение 0.1µm Renishaw
Компьютер PC Dual core 3.5G/8G/1T Текст ячейки
Принтер A4 цветной струйный принтер HP
ПО AC. DMIS-EXT AEH
