IRP40.02

Инфракрасная измерительная система

Предельно короткие циклы в непрерывном производстве требуют максимальной надежности процесса и минимального ручного вмешательства. M&H IRP40.02 легко удовлетворяет этим требованиям.

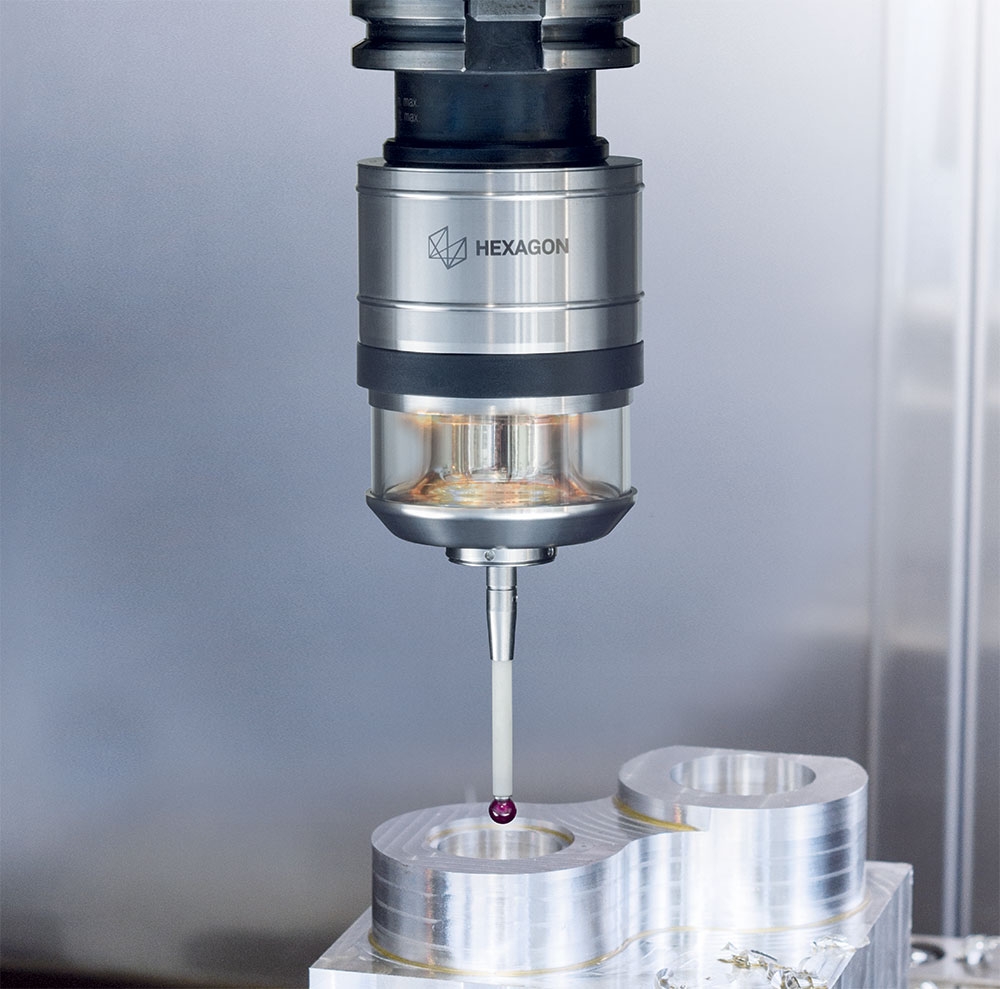

Благодаря своей компактной и прочной конструкции, контактный датчик IRP40.02 занимает очень мало места в станке, а также может использоваться для применения в ограниченных пространствах.
Получить предложение
Щуп для измерения длины и контроля поломки инструмента серии Z-Nano

IRP40.02

Инфракрасная измерительная система

Предельно короткие циклы в непрерывном производстве требуют максимальной надежности процесса и минимального ручного вмешательства. M&H IRP40.02 легко удовлетворяет этим требованиям.
Получить предложение
Щуп для измерения длины и контроля поломки инструмента серии Z-Nano

Инновационная инфракрасная передача HDR+

Инфракрасная передача HDR+ гарантирует, что будут обрабатываться только собственные сигналы системы. Нет никаких помех от окружающего света. Благодаря зеркальным поверхностям были достигнуты наилучшие характеристики передачи.

Инфракрасный приемник IRR91.50 имеет широкие углы передачи и приема и может быть использован с дополнительными системами настройки инструментов m&h внутри станка.

Технические характеристики IRP40.02

Технические характеристики измерительной системы IRP40.02
Направление снятия размеров
±X; ±Y; -Z

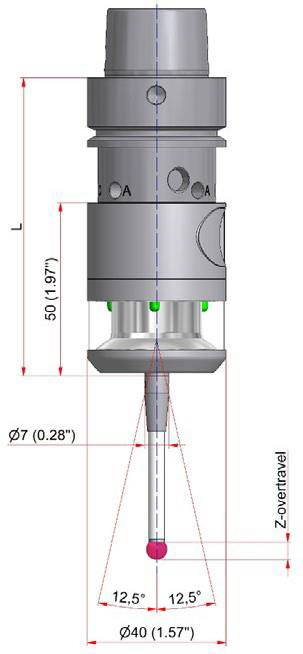

Макс. отклонение щупа
XY = ±12,5°; Z = -5 mm
Усилие срабатывания с щупом 50 мм
XY = 0,8N; Z = 5,7 N
Рекомендуемая скорость
Max. 2000mm/min
Источник питания
2x Батарейка (3,6V / ½ AA)
Максимальное время работы
ок. 800 часов (при непрерывной работе)
Материал
Нержавеющая сталь
Вес (без хвостовика)
ок. 235 g
Диапазон температур
Хранение: 5 °C – 70 °C
Эксплуатация: 10 °C – 55 °C
Повторяемость (однонаправленная)
max. 0,5 μm (2 Sigma) со стилусом 50 mm и скоростью измерения 254 mm/min
Класс защиты
IP68: EN60529 (15 m) tested
MAX частота измерения
50Hz = 50 Points/s
Устойчивость к ударам
in ±X; ±Y; -Z, 50G für 7ms (5000 times)
Испытание резонансной частоты
Пройдено

Технические характеристики IRP40.02

Направление снятия размеров ±X; ±Y; -Z
Макс. отклонение щупа XY = ±12,5°; Z = -5 mm
Усилие срабатывания с щупом 50 мм XY = 0,8N; Z = 5,7 N
Рекомендуемая скорость Max. 2000mm/min
Источник питания 2x Батарейка (3,6V / ½ AA)
Максимальное время работы ок. 800 часов (при непрерывной работе)
Материал Нержавеющая сталь
Вес (без хвостовика) ок. 235 g
Диапазон температур Хранение: 5 °C – 70 °C
Эксплуатация: 10 °C – 55 °C
Повторяемость (однонаправленная) max. 0,5 μm (2 Sigma) со стилусом 50 mm и скоростью измерения 254 mm/min
Класс защиты IP68: EN60529 (15 m) tested
MAX частота измерения 50Hz = 50 Points/s
Устойчивость к ударам in ±X; ±Y; -Z, 50G für 7ms (5000 times)
Испытание резонансной частоты in ±X; ±Y; -Z, 50G für 7ms (5000 times)
Технические характеристики измерительной системы IRP40.02
Получить технико-коммерческое предложение
В нашей компании вы можете приобрести инфракрасную измерительную систему IRP 40.02 от производителя Hexagon. Для получения технико-коммерческого предложения, пожалуйста, заполните форму.
Укажите модель оборудования

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Никаких компромиссов в массовом производстве

Прочная конструкция корпуса из нержавеющей стали и кольцом из натурального стекла легко справляется с задачей работы в суровых условиях массового производства, постоянно обливаясь охлаждающей жидкостью или попадая под стружку.
Благодаря датчику Z-Crash сразу видно, что измерительный блок должен быть проверен, даже если датчик все еще готов к использованию.
Интеллектуальный триггер-технической оценки (ITE), который обеспечивает максимально короткое время работы без потери надежности процесса. Быстрое и точное измерение (до 2000 мм/мин) в результате стратегии "Одно касание" обеспечивает высокую степень точности. Беспрецедентное время автономной работы гарантирует, что ручное вмешательство будут происходить реже, а автоматический процесс не будет нарушен. Это сводит к минимуму дорогостоящие простои машин, что снижает не только технологические, но и эксплуатационные расходы.
  • Z-Crash Гарантирует высокую точность процесса
  • Меньшее время измерения без потери надежности процесса
  • Точные измерения только с одним датчиком
  • Срок службы батареи до 800 часов непрерывной работы
