TS35.20
Датчик наладки инструмента

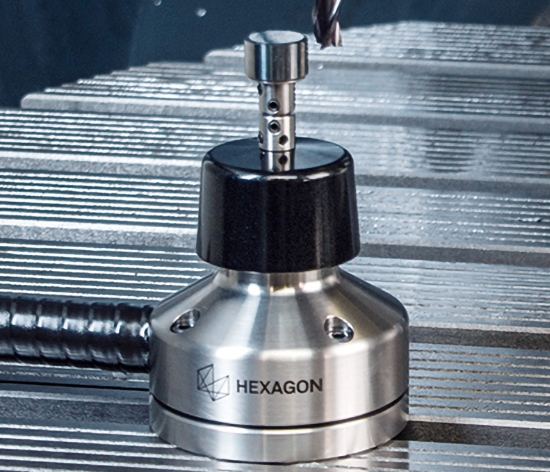

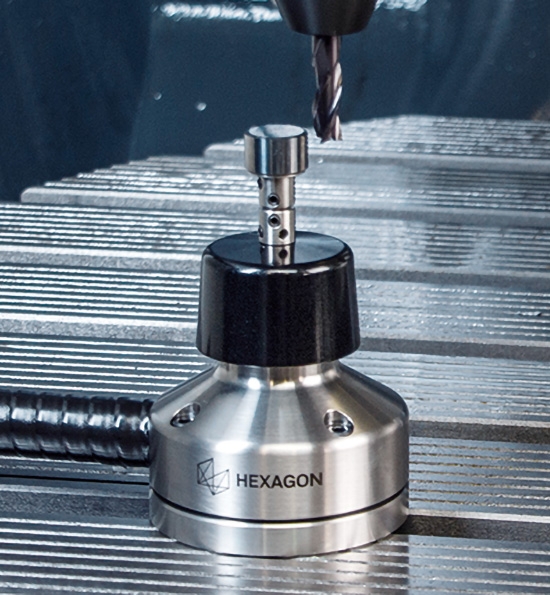

Датчик измерения инструмента TS35.20 предназначен для использования на фрезерных станках и обрабатывающих центрах и используется для определения геометрии инструмента.
TS35.20
Датчик наладки инструмента
Датчик измерения инструмента TS35.20 предназначен для использования на фрезерных станках и обрабатывающих центрах и используется для определения геометрии инструмента.
Конструктивные особенности
Быстрые циклы для измерения инструмента
- Безопасное время установки
- Предотвращение простоя производства и брака
- Точные характеристики инструмента для обеспечения высокой точности
- Компенсация теплового режима
Компактная конструкция
- Малая монтажная высота
- Крепление с помощью установочной шпонки на столе станка
- Возможность замены измерительной поверхности
- Минимальная потеря площади зоны обработки
Описание серии
Стабильное качество производства требует использования надежных и точных инструментов. Одним из важнейших требований является точность данных об инструментах. Датчик измерения инструмента Hexagon предназначен для измерения инструмента, определения длины и радиуса инструмента непосредственно на станке. Данные автоматически передаются в виде таблицы в систему ЧПУ. Периодические проверки инструмента на поломку или износ обеспечивают дополнительную надежность производства. Датчик измерения инструмента Hexagon будет делать эту работу, экономя время и увеличивая надежность производства.
Датчик измерения инструмента TS35.20 предназначен для использования на фрезерных станках и обрабатывающих центрах и используется для определения геометрии инструмента. Один из самых точных измерительных механизмов надежно измеряет длину и радиус инструмента, производит замеры отдельных режущих кромок и обнаруживает поломки инструмента. Измерение может быть как статическим так и динамическим. Конструкция из нержавеющей стали и крышка защиты чипа обеспечивают максимальную защиту.
- Быстрые циклы измерения Hexagon
- Компактная конструкция для оптимального использования стола станка
- Прочный и абсолютно водонепроницаемый - IP68
Надежный и защищённый
- Корпус из нержавеющей стали
- Водонепроницаемое уплотнение щупа согласно классу IP68
- Высокий уровень защиты измерительных механизмов с помощью защитной крышки и уплотнителей, устойчивых к химическим веществам
- Соединительный кабель защищен изоляцией PUR (опционально)
- Радиальная защита измерительной механизма от излома вала
Простое использование на производстве
- Простое выравнивание с помощью 4 регулировочных винтов
- Интерфейс не интегрирован в измеритель инструмента, нет необходимости в дополнительной площади внутри электрического шкафа

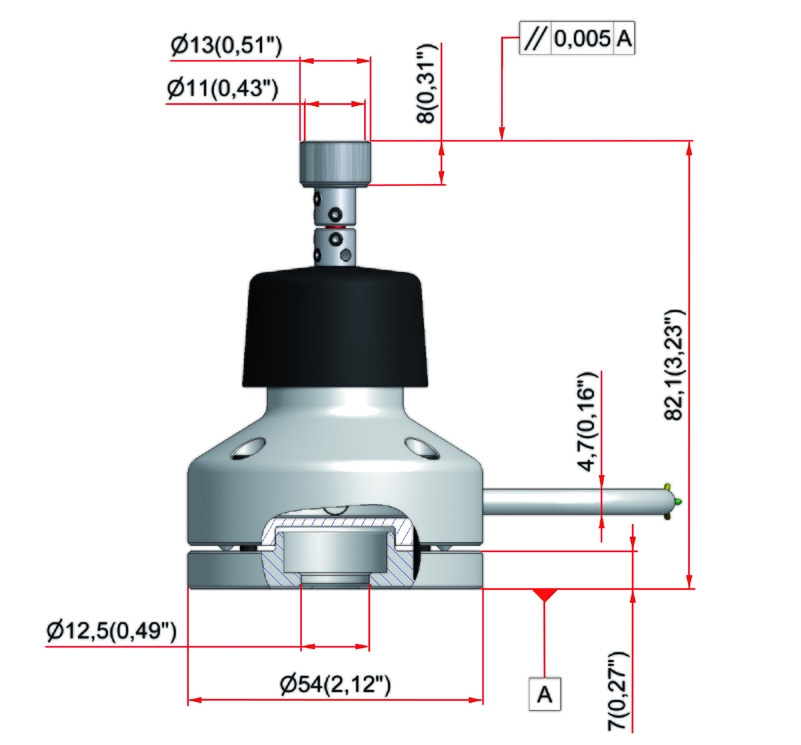

Технические характеристики TS 35.20
Направления снятия размеров
±X; ±Y; -Z
MAX отклонение измерительного щупа
X/Y = 6 mm; Z = 5 mm
Усилие касания
XY=0,5 –1,1 N; Z=5 N
Источник питания
12 - 32 VDC, max 25 mA
Материал
Нержавеющая сталь
Вес (без кабеля)
ок. 300g
Диапазон температур
Эксплуатация: 10° – 50°C
Хранение: 5° – 70°C
Хранение: 5° – 70°C
Повторяемость (односторонняя)
1μm (max. 2 Sigma)
Тип защиты
IP68: EN60529
Минимальная оснастка
Ø 0,5 mm at 100 mm/min
Технические характеристики TS 35.20
| Направления снятия размеров | ±X; ±Y; -Z |
| MAX отклонение измерительного щупа | X/Y = 6 mm; Z = 5 mm |
| Усилие касания | XY=0,5 –1,1 N; Z=5 N |
| Источник питания | 12 - 32 VDC, max 25 mA |
| Материал | Нержавеющая сталь |
| Вес (без кабеля) | ок. 300g |
| Диапазон температур | Эксплуатация: 10° – 50°C Хранение: 5° – 70°C |
| Повторяемость (односторонняя) | 1μm (max. 2 Sigma) |
| Тип защиты | IP68: EN60529 |
| Минимальная оснастка | Ø 0,5 mm at 100 mm/min |
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете приобрести датчик наладки инструмента TS35.20 от производителя Hexagon. Для получения технико-коммерческого предложения, пожалуйста, заполните форму.
