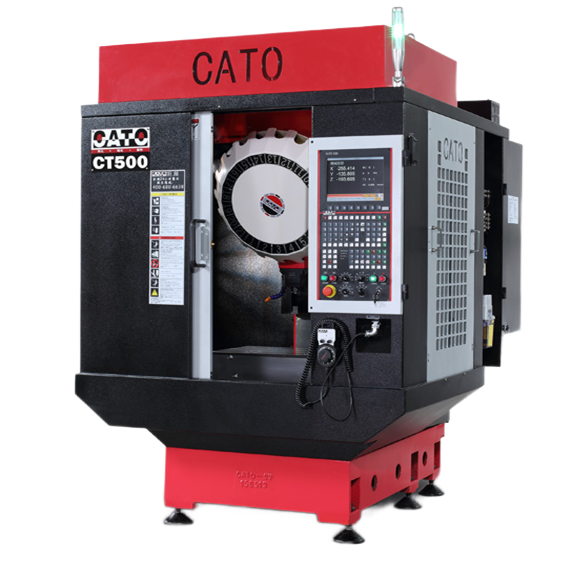

CT500
3-х осевой обрабатывающий центр
- Система управления Fanuc 0i-mf / Mitsubishi С80 Plus
- Максимальная скорость вращения шпинделя 12 000 об/мин
- Размер стола 650 × 400 мм
- Максимальная скорость вращения шпинделя 12 000 об/мин
- Размер стола 650 × 400 мм
CT500
3-х осевой обрабатывающий центр
- Система управления Fanuc 0i-mf / Mitsubishi С80 Plus
- Максимальная скорость вращения шпинделя 12 000 об/мин
- Размер стола 650 × 400 мм
- Максимальная скорость вращения шпинделя 12 000 об/мин
- Размер стола 650 × 400 мм
Технические характеристики
Основные технические параметры
Перемещение осей X / Y / Z
500 × 400 × 330 мм
Расстояние между торцом шпинделя и рабочим столом
150 - 480 мм
Расстояние между центром шпинделя и направляющей стойки
455 мм
Рабочий стол (длина х ширина)
650 × 400 мм
Т - образный паз (число пазов - ширина x шаг)
3 - 14 × 125 мм
Максимальная нагрузка рабочего стола
300 кг
Быстрое перещение оси X / Y / Z
48 / 48 / 48 м/мин
Скорость подачи резания
50 - 30 000 мм/мин
Спецификация шпинделя (диаметр установки / способ передачи)
95 мм
Коническое отверстие шпинделя
BT30
Максимальная скорость вращения шпинделя
12000 об/мин
Мощность двигателя шпинделя (непрерывность / S3 60%)
8.2 / 12 кВт
Крутящий момент двигателя шпинделя (непрерывность / S3 60%)
26 / 38 нм
Магазин
21Т
Время смены инструмента
2.5 сек
Максимальный диаметр / длина инструмента
80 / 250 мм
Максимальный вес инструмента
3 кг
Общий вес инструмента
≤ 33 кг
Направляющая оси X (размер / количество ползунов)
30 / 2 мм
Направляющая оси Y (размер / количество ползунов)
30 / 2 мм
Направляющая оси Z (размер / количество ползунов)
30 / 2 мм
Винт оси X
Ø 25 × 16
Винт оси Y
Ø 25 × 16
Винт оси Z
Ø 25 × 16
Точность X / Y / Z
0.01 / 0.008 / 0.008 мм
Точность повторяемость
0.008 / 0.006 / 0.006 мм
Емкость смазочного бака
1.8 л
Емкость резервуара СОЖ
140 л
Параметры режущего насоса
0.25 МПа × 6 л/мин
Потребности в воздухе
≥6 кг/см²
Давление воздуха
≥ 0,2 мм³/min
Емкость питания
16.25 кВт
Вес машины
2.700 кг
Габариты (длина х ширина х высота)
1589 × 2322 × 2304 мм
Стандартная комплектация
Система управления Fanuc 0i-mf / Mitsubishi С80 Plus
Синхротронная функция обработки
Защита от перегрузки шпинделя
Полностью закрытый корпус кабины
Система блокировки дверей
Хранилище инструмента 21T
Автоматическая система смазки
LED Светодиодные рабочие лампы
Система обработки воздуха
Система охлаждающей жидкости
Три пневмоэлектромагнитных клапана
Стандартные инструменты и наборы инструментов
Основные спецификации
Станок
CT500 (CATO)
Система управления
Fanuc 0i-mf / Mitsubishi С80 Plus (CATO)
Панель управления
MK-CATO-15 (CATO)
Ручной маховик
ER230-A6X5P1C-NO-CATO (CATO)
Четырехединый привод
SMH-35/35/35-100-XL (CATO)
Главная ось
BT30-M095-12000rpm (CATO)
Шпиндель
S10-M12-12000rpm (CATO)
Магазин
21T (CATO)
Трехосевая защита
CT500 (CATO)
Полностью закрытый защитный кожух
CT500 (CATO)
Основной элемент воздушной цепи
SMC / Фесто
Элемент электрической цепи
Шнайдер / Honeywell
Технические характеристики
Основные технические параметры
Перемещение осей X / Y / Z
500 × 400 × 330 мм
Расстояние между
торцом шпинделя
и рабочим столом
торцом шпинделя
и рабочим столом
150 - 480 мм
Расстояние между
центром шпинделя
и направляющей стойки
центром шпинделя
и направляющей стойки
455 мм
Рабочий стол
(длина х ширина)
(длина х ширина)
650 × 400 мм
Т - образный паз
(число пазов - ширина x шаг)
(число пазов - ширина x шаг)
3 - 14 × 125 мм
Максимальная нагрузка
рабочего стола
рабочего стола
300 кг
Быстрое перещение оси
X / Y / Z
X / Y / Z
48 / 48 / 48 м/мин
Скорость подачи резания
50 - 30 000 мм/мин
Спецификация шпинделя
(диаметр установки
/ способ передачи)
(диаметр установки
/ способ передачи)
95 мм
Коническое отверстие
шпинделя
шпинделя
BT30
Максимальная скорость
вращения шпинделя
вращения шпинделя
12000 об/мин
Мощность двигателя
шпинделя
(непрерывность / S3 60%)
шпинделя
(непрерывность / S3 60%)
8.2 / 12 кВт
Крутящий момент двигателя
шпинделя
(непрерывность / S3 60%)
шпинделя
(непрерывность / S3 60%)
26 / 38 нм
Магазин
21Т
Время смены инструмента
2.5 сек
Максимальный диаметр
/ длина инструмента
/ длина инструмента
80 / 250 мм
Максимальный вес инструмента
3 кг
Общий вес инструмента
≤ 33 кг
Направляющая оси X
(размер / количество ползунов)
(размер / количество ползунов)
30 / 2 мм
Направляющая оси Y
(размер / количество ползунов)
(размер / количество ползунов)
30 / 2 мм
Направляющая оси Z
(размер / количество ползунов)
(размер / количество ползунов)
30 / 2 мм
Винт оси X
Ø 25 × 16
Винт оси Y
Ø 25 × 16
Винт оси Z
Ø 25 × 16
Точность X / Y / Z
0.01 / 0.008 / 0.008 мм
Точность повторяемость
0.008 / 0.006 / 0.006 мм
Емкость смазочного бака
1.8 л
Емкость резервуара СОЖ
140 л
Параметры режущего насоса
0.25 МПа × 6 л/мин
Потребности в воздухе
≥6 кг/см²
Давление воздуха
≥ 0,2 мм³/min
Емкость питания
16.25 кВт
Вес машины
2.700 кг
Габариты
(длина х ширина х высота)
(длина х ширина х высота)
1589 × 2322 × 2304 мм
Стандартная комплектация
Система управления
Fanuc 0i-mf / Mitsubishi С80 Plus
Fanuc 0i-mf / Mitsubishi С80 Plus
Синхротронная функция обработки
Защита от перегрузки шпинделя
Полностью закрытый корпус кабины
Система блокировки дверей
Хранилище инструмента 21T
Автоматическая система смазки
LED Светодиодные рабочие лампы
Система обработки воздуха
Система охлаждающей жидкости
Три пневмоэлектромагнитных
клапана
клапана
Стандартные инструменты
и наборы инструментов
и наборы инструментов
Основные спецификации
Станок
CT500 (CATO)
Система управления
Fanuc 0i-mf / Mitsubishi С80 Plus (CATO)
Панель управления
MK-CATO-15 (CATO)
Ручной маховик
ER230-A6X5P1C-NO-CATO (CATO)
Четырехединый привод
SMH-35/35/35-100-XL (CATO)
Главная ось
BT30-M095-12000rpm (CATO)
Шпиндель
S10-M12-12000rpm (CATO)
Магазин
21T (CATO)
Трехосевая защита
CT500 (CATO)
Полностью закрытый
защитный кожух
защитный кожух
CT500 (CATO)
Основной элемент
воздушной цепи
воздушной цепи
SMC / Фесто
Элемент
электрической цепи
электрической цепи
Шнайдер / Honeywell
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
