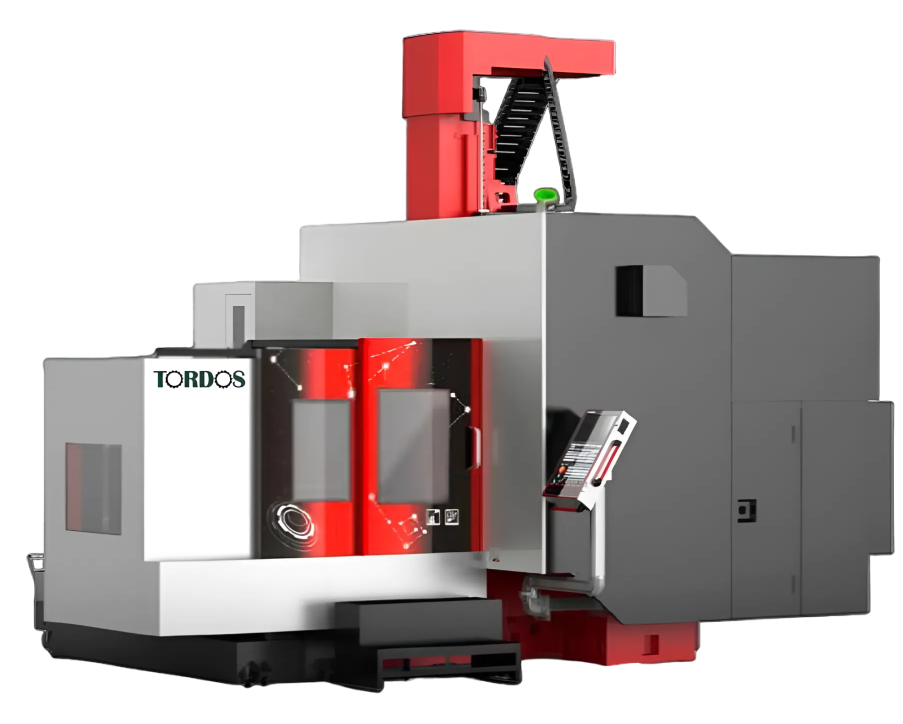

GF3020-5X
5-ти осевой обрабатывающий центр портального типа
Быстрое перемещение по оси X/Y/Z
24/24/24 м/мин
Время смены инструмента (T-T)
6 сек
Система ЧПУ
C80 PLUS Mitsubishi
Рабочий стол
3000x1200 мм

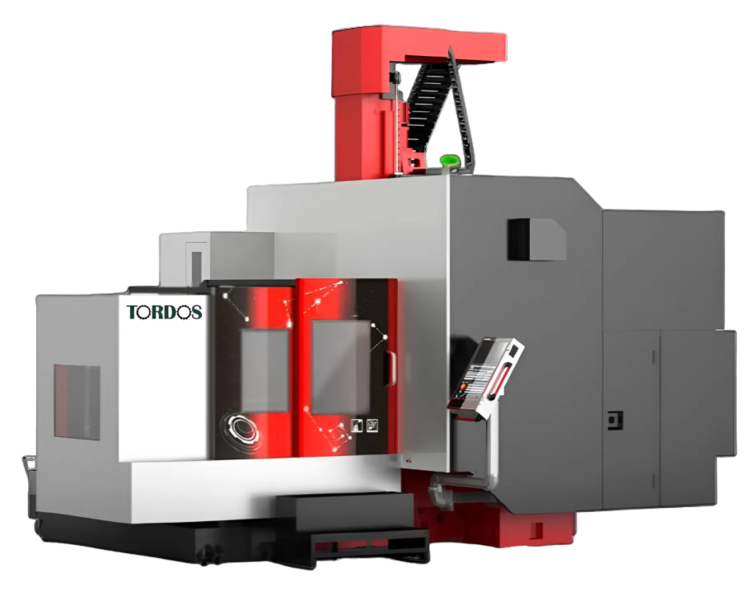

GF3020-5X
5-ти осевой обрабатывающий центр портального типа
Быстрое перемещ. по X/Y/Z
24/24/24 м/мин
Время смены инструмента (T-T)
6 сек
Система ЧПУ
C80 PLUS Mitsubishi
Рабочий стол
3000x1200 мм
Конструктивные особенности
Описание серии
Высокоскоростной и высокопроизводительный пятиосевой обрабатывающий центр портального типа GF3020-5X разработанный компанией Jugang, обладает такими характеристиками, как высокая жесткость, высокая точность и высокая эффективность обработки.
Быстрое перемещение по трем осям составляет 24/24/24 м/мин, время смены инструмента составляет всего 6 сек. Центр подходит для различных 2D и 3D моделей со сложными формами и сложными криволинейными поверхностями. Он также подходит для фрезерования, сверления, растачивания, нарезания резьбы и других видов обработки. Он подходит как для малых, так и для средних партий деталей, также может быть использован в автоматизированных линиях для массового производства.
Использование новейшей системы ЧПУ, 15-дюймового большого ЖК-дисплея, умного дисплея с сигналом предупреждения, самодиагностика и другие функции делают эксплуатацию и техническое обслуживание станка более удобным и быстрым; управление предварительным многосегментным считыванием особенно подходит для обработки пресс-форм с высокоскоростными и объемными программами. Поддерживает сеть и USB, что способствует быстрой и эффективной передаче и онлайн обработки программ большой емкости.
Основная конфигурация
1. Система управления C80 PLUS Mitsubishi (полная пятиосевая обработка):
1.1. Функция сглаживания поверхности G5.1;
1.2. Функция автоматического контроля следования кончика инструмента (RTCP);
1.3. Трехмерная компенсация инструмента;
1.4. Управление положением инструмента;
1.5. Передача данных по USB и Ethernet;
2. Функция одновременного нарезания резьбы;
3. Система контроля температуры шпинделя;
4. Защита шпинделя от перегрузки;
5. Полная защита рабочего пространства;
6. Система блокировки защитной двери;
7. Автоматическая дверь инструментального магазина;
8. Дисковый магазин инструментов 24 (серво).
9. Автоматическая система смазки маслом;
10. Светодиодное рабочее освещение;
11. Механическое устройство настройки инструмента;
12. Внутренняя промывочная система удаления стружки;
13. Система продувки шпинделя;
14. Система смыва стружки в рабочей зоне;
15. Гидравлическая тормозная система оси B/C;
16. Система азотного баланса по оси Z;
17. Электрический кондиционер для шкафа;
18. Стандартные инструменты и инструментальные ящики.
Конструктивные особенности
Описание серии
Высокоскоростной и высокопроизводительный пятиосевой обрабатывающий центр портального типа GF3020-5X разработанный компанией Jugang, обладает такими характеристиками, как высокая жесткость, высокая точность и высокая эффективность обработки.
Быстрое перемещение по трем осям составляет 24/24/24 м/мин, время смены инструмента составляет всего 6 сек. Центр подходит для различных 2D и 3D моделей со сложными формами и сложными криволинейными поверхностями. Он также подходит для фрезерования, сверления, растачивания, нарезания резьбы и других видов обработки. Он подходит как для малых, так и для средних партий деталей, также может быть использован в автоматизированных линиях для массового производства.
Использование новейшей системы ЧПУ, 15-дюймового большого ЖК-дисплея, умного дисплея с сигналом предупреждения, самодиагностика и другие функции делают эксплуатацию и техническое обслуживание станка более удобным и быстрым; управление предварительным многосегментным считыванием особенно подходит для обработки пресс-форм с высокоскоростными и объемными программами. Поддерживает сеть и USB, что способствует быстрой и эффективной передаче и онлайн обработки программ большой емкости.
Основная конфигурация
1. Система управления C80 PLUS Mitsubishi (полная пятиосевая обработка):
1.1. Функция сглаживания поверхности G5.1;
1.2. Функция автоматического контроля следования кончика инструмента (RTCP);
1.3. Трехмерная компенсация инструмента;
1.4. Управление положением инструмента;
1.5. Передача данных по USB и Ethernet;
2. Функция одновременного нарезания резьбы;
3. Система контроля температуры шпинделя;
4. Защита шпинделя от перегрузки;
5. Полная защита рабочего пространства;
6. Система блокировки защитной двери;
7. Автоматическая дверь инструментального магазина;
8. Дисковый магазин инструментов 24 (серво).
9. Автоматическая система смазки маслом;
10. Светодиодное рабочее освещение;
11. Механическое устройство настройки инструмента;
12. Внутренняя промывочная система удаления стружки;
13. Система продувки шпинделя;
14. Система смыва стружки в рабочей зоне;
15. Гидравлическая тормозная система оси B/C;
16. Система азотного баланса по оси Z;
17. Электрический кондиционер для шкафа;
18. Стандартные инструменты и инструментальные ящики.
Основные технические параметры станка GF3020-5X
| Ход оси X/Y/Z | 3000×2000×800 мм |
| Расстояние от торца шпинделя до рабочей поверхности стола | 15 - 785 мм |
| Расстояние от центра оси B 90° до рабочего стола | 357.5 - 1157.5 мм |
| Расстояние от левого и правого 90° шпинделя до торцевой поверхности (направление Y) | 1155 мм |
| Расстояние от передней и задней 90° шпинделя до торцевой поверхности (направление X) | 2255 мм |
Технические характеристики
Подача
Быстрое перемещение по оси X/Y/Z
24/24/24 м/мин
MAX cкорость вращения оси B/C
60/60 об/мин
Скорость подачи резания
1-12000 мм/мин
Рабочий стол
Длина х ширина
3000x1200 мм
Т-образный паз
7-22x150 мм
MAX нагрузка
2 500 кг
Шпиндель
Конусное отверстие
HSK-A100
MAX скорость вращения
10 000 об/мин
Мощность двигателя (S1/S6 40%)
54/65 кВт
Крутящий момент двигателя (S1/S6 40%)
200/240 Н/м
Магазин инструмента
24
Время смены инструмента (T-T)
6 сек
MAX диаметр/длина инструмента
200/350 мм
MAX вес инструмента
15 кг
Параметры 3-х осей
Ось X Винт
R63
Ось Y Винт
R50
Ось Z Винт
R50
Направляющая оси X
45/5 мм
Направляющая оси Y
55/2 мм
Направляющая оси Z
55/3 мм
Точность
Точность позиционирования линейной оси
±0,005/300 мм
Точность повторного позиционирования
±0,003/300 мм
Другие
Потребность в воздухе
≥6 кг/см2
Расход воздуха
≥0,5 мм куб. /мин
Трехфазный переменный ток
380В±10％, 50Гц
Давление воздуха
0,6 МПа
Д х Ш х В
8100*4890*5127 мм
Вес машины
22 т
Технические характеристики
Подача
Быстрое перемещ. по X/Y/Z
24/24/24 м/мин
MAX cкорость вр. оси B/C
60/60 об/мин
Скорость подачи резания
1-12000 мм/мин
Рабочий стол
Длина х ширина
3000x1200 мм
Т-образный паз
7-22x150 мм
MAX нагрузка
2 500 кг
Шпиндель
Конусное отверстие
HSK-A100
MAX скорость вращения
10 000 об/мин
Мощность двигателя
54/65 кВт
Крутящий момент
200/240 Н/м
Магазин инструмента
24
Время смены инструмента (T-T)
6 сек
MAX диаметр/длина инструм.
200/350 мм
MAX вес инструмента
15 кг
Параметры 3-х осей
Ось X Винт
R63
Ось Y Винт
R50
Ось Z Винт
R50
Направляющая оси X
45/5 мм
Направляющая оси Y
55/2 мм
Направляющая оси Z
55/3 мм
Точность
Точность позиц. линейной оси
±0,005/300 мм
Точность повторного позиц.
±0,003/300 мм
Другие
Потребность в воздухе
≥6 кг/см2
Расход воздуха
≥0,5 мм куб. /мин
Ток
380В±10％, 50Гц
Давление воздуха
0,6 МПа
Д х Ш х В
8100*4890*5127 мм
Вес машины
22 т
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете заказать пятиосевой обрабатывающий центр портального типа GF3020-5X от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
