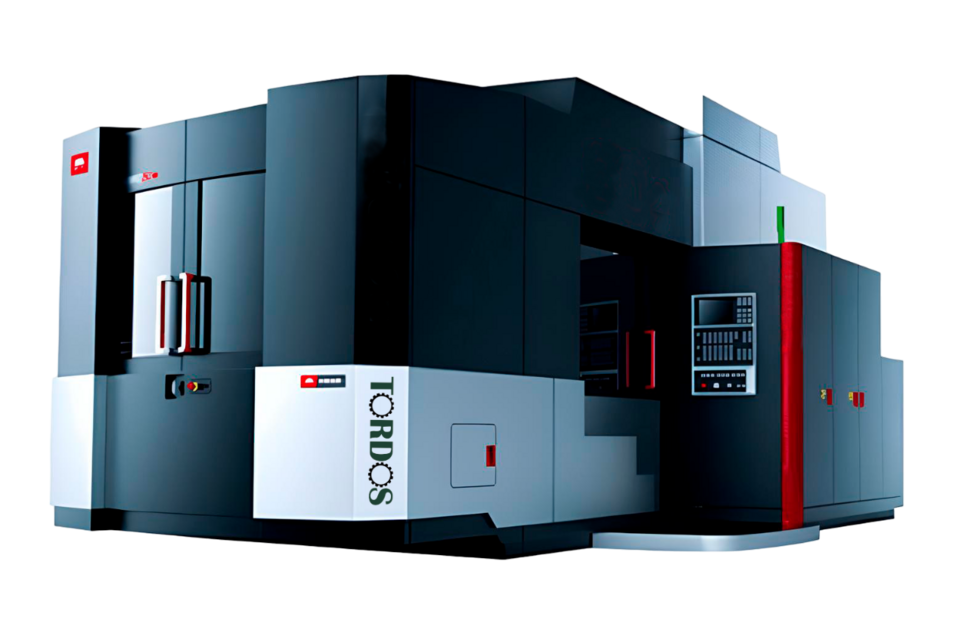

Серия HMC
Обрабатывающий центр горизонтального типа
HMC -80 -80S
Габариты паллеты
800х800 мм
Перемещение по X/Y/Z
1300/1100/1100 мм
HMC-1000S
Габариты паллеты
1000х1000 мм
Перемещение по X/Y/Z
1800/1500/1350 мм
Серия HMC
Обрабатывающий центр горизонтального типа
HMC -80 -80S
Габариты паллеты
800х800 мм
Перемещение по X/Y/Z
1300/1100/1100 мм
HMC-1000S
Габариты паллеты
1000х1000 мм
Перемещение по X/Y/Z
1800/1500/1350 мм
Конструктивные особенности
Конструктивные особенности
Шпиндель
Данный обрабатывающий центр оснащен шпинделем с ременным приводом + редуктор. Поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя - до 6 000 об/мин.
Высокопрочный полимерный бетон
Горизонтальный обрабатывающий центр серии HMC представляет собой высокотехнологичное оборудование, созданное с учетом современных мировых тенденций 4 станкостроения. Надежность и долговечность обрабатывающего центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный бетон), используемый для производства станины станка. Применение данной технологии уменьшает термический коэффициент расширения и увеличивает виброустойчивость.
Подачи
Высокая точность достигается благодаря системе ЧПУ, работающей с прямым приводом (соединение через муфту) сервомоторов и ШВП.
Линейные направляющие качения с роликами, установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).
Датчики линейных перемещений *опция
Высокоточные линейные направляющие качения оснащены оптическими линейками Fagor/Heidenhain (Испания/Германия) по всем осям для обеспечения точности перемещений.
Магазин автоматической смены инструмента
Магазин АСИ дискового типа
Количество инструментов - 24. Устройство автоматической смены инструмента дискового типа с поворотным кронштейном обеспечивает короткое время смены инструмента. Этот тип АСИ является отличным выбором для быстрой обработки деталей.
Цепного типа *опция
Количество инструментов – 30/ 60. Устройство автоматической смены инструмента в горизонтальном положении цепного типа с поворотным кронштейном обеспечивает быструю и надежную смену инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.
Ресивер
Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.
Удаление стружки
Стружкоуборочный транспортер
Автоматизированная система вывода стружки из рабочей зоны станка состоит из конвейеров шнекового или цепного типа. Параллельно расположенные вдоль рабочего стола, они отводят стружку к конвейеру цепного типа. Тот в свою очередь доставляет стружку в передвижной бак.
Устройство смыва стружки *опция
Система смыва стружки быстро и эффективно удаляет стружку с внутренней части кабины станка и доставляет ее к вращающимся шнекам.
Пистолет подачи СОЖ и воздуха
Для эффективного и безопасного вывода стружки. На станке установлены пистолет подачи СОЖ и воздуха.
Охлаждение инструмента
Кольцевой механизм подачи СОЖ
Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, удаляет стружку, которая образуется при резании.
Регулируемые сопла подачи воздуха и СОЖ
Регулируемые в ручную сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения
Технические характеристики серии HMC
Технические данные
Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
800 х 800 мм
MAX нагрузка на стол
2 000 кг
Крепежные отверстия
24 x M16
Количество паллет
2 шт
Угол поворота паллеты (min)
1°
Перемещение
Продольное перемещение стола - ось X
1300 мм
Вертикальное перемещение - ось Y
1100 мм
Поперечное перемещение колонны - ось Z
1100 мм
Подачи
Ускоренная подача по оси X/Y/Z
30/30/36 м/мин
Рабочая подача по оси X/Y/Z
10 м/мин
Точность позиционирования
По оси X/Y/Z
0.01 мм
Повторяемость по оси X/Y/Z
0.006 мм
По оси B
± 5
Повторяемость по оси B
± 1.5
Шпиндель
Конус шпинделя
ВТ 50
MAX частота
6000 об/мин
Мощность привода (пост / 30 мин)
15/18.5 кВт
Крутящий момент
649/770 Нм
Тип привода
Прямой + Редуктор
Магазин АСИ
Тип магазина АСИ
Дисковый
Емкость магазина
40 шт
MAX диаметр инструмента
Ø 250 мм
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Подключение
Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа
Общие параметры
Габариты станка
8330 x 4757 мм
Высота
3174 мм
Масса станка
18 000 кг
Технические данные
Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
800 х 800 мм
MAX нагрузка на стол
2 500 кг
Крепежные отверстия
24 x M16
Количество паллет
2 шт
Угол поворота паллеты (min)
1°
Перемещение
Продольное перемещение стола - ось X
1300 мм
Вертикальное перемещение - ось Y
1100 мм
Поперечное перемещение колонны - ось Z
1100 мм
Подачи
Ускоренная подача по оси X/Y/Z
30/30/36 м/мин
Рабочая подача по оси X/Y/Z
10 м/мин
Точность позиционирования
По оси X/Y/Z
0.01 мм
Повторяемость по оси X/Y/Z
0.006 мм
По оси B
± 5
Повторяемость по оси B
± 1.5
Шпиндель
Конус шпинделя
ВТ 50
MAX частота
6000 об/мин
Мощность привода (пост / 30 мин)
15/18.5 кВт
Крутящий момент
143/236 Нм
Тип привода
Ременной (Редуктор)*
Магазин АСИ
Тип магазина АСИ
Дисковый
Емкость магазина
40 шт
MAX диаметр инструмента
Ø 250 мм
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Подключение
Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа
Общие параметры
Габариты станка
8330 x 4757 мм
Высота
3174 мм
Масса станка
18 000 кг
Технические данные
Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
1000 х 1000 мм
MAX нагрузка на стол
2 000 кг
Крепежные отверстия
24 x M16
Количество паллет
2 шт
Угол поворота паллеты (min)
1°
Перемещение
Продольное перемещение стола - ось X
1800 мм
Вертикальное перемещение - ось Y
1500 мм
Поперечное перемещение колонны - ось Z
1350 мм
Подачи
Ускоренная подача по оси X/Y/Z
15/15/36 м/мин
Рабочая подача по оси X/Y/Z
6 м/мин
Точность позиционирования
По оси X/Y/Z
0.01 мм
Повторяемость по оси X/Y/Z
0.006 мм
По оси B
± 5
Повторяемость по оси B
± 1.5
Шпиндель
Конус шпинделя
ВТ 50
MAX частота
6000 об/мин
Мощность привода (пост / 30 мин)
18.5/22 кВт
Крутящий момент
649/770 Нм
Тип привода
Прямой + Редуктор
Магазин АСИ
Тип магазина АСИ
Дисковый
Емкость магазина
40 шт
MAX диаметр инструмента
Ø 250 мм
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Подключение
Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа
Общие параметры
Габариты станка
8330 x 4757 мм
Высота
3174 мм
Масса станка
18 000 кг
Технические характеристики серии HMC
Технические данные
Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
800 х 800 мм
MAX нагрузка на стол
2 000 кг
Крепежные отверстия
24 x M16
Количество паллет
2 шт
Угол поворота паллеты (min)
1°
Перемещение
Перемещение по оси X
1300 мм
Перемещение по оси Y
1100 мм
Перемещение по оси Z
1100 мм
Подачи
Ускоренная подача X/Y/Z
30/30/36 м/мин
Рабочая подача X/Y/Z
10 м/мин
Точность позиционирования
По оси X/Y/Z
0.01 мм
Повторяемость по оси X/Y/Z
0.006 мм
По оси B
± 5
Повторяемость по оси B
± 1.5
Шпиндель
Конус шпинделя
ВТ 50
MAX частота
6000 об/мин
Мощность привода
15/18.5 кВт
Крутящий момент
649/770 Нм
Тип привода
Прямой + Редуктор
Магазин АСИ
Тип магазина АСИ
Дисковый
Емкость магазина
40 шт
MAX диаметр инструмента
Ø 250 мм
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Подключение
Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа
Общие параметры
Габариты станка
8330 x 4757 мм
Высота
3174 мм
Масса станка
18 000 кг
Технические данные
Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
800 х 800 мм
MAX нагрузка на стол
2 500 кг
Крепежные отверстия
24 x M16
Количество паллет
2 шт
Угол поворота паллеты (min)
1°
Перемещение
Перемещение по оси X
1300 мм
Перемещение по оси Y
1100 мм
Перемещение по оси Z
1100 мм
Подачи
Ускоренная подача X/Y/Z
30/30/36 м/мин
Рабочая подача X/Y/Z
10 м/мин
Точность позиционирования
По оси X/Y/Z
0.01 мм
Повторяемость по оси X/Y/Z
0.006 мм
По оси B
± 5
Повторяемость по оси B
± 1.5
Шпиндель
Конус шпинделя
ВТ 50
MAX частота
6000 об/мин
Мощность привода
15/18.5 кВт
Крутящий момент
143/236 Нм
Тип привода
Ременной (Редуктор)*
Магазин АСИ
Тип магазина АСИ
Дисковый
Емкость магазина
40 шт
MAX диаметр инструмента
Ø 250 мм
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Подключение
Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа
Общие параметры
Габариты станка
8330 x 4757 мм
Высота
3174 мм
Масса станка
18 000 кг
Технические данные
Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
1000 х 1000 мм
MAX нагрузка на стол
2 000 кг
Крепежные отверстия
24 x M16
Количество паллет
2 шт
Угол поворота паллеты (min)
1°
Перемещение
Перемещение по оси X
1800 мм
Перемещение по оси Y
1500 мм
Перемещение по оси Z
1350 мм
Подачи
Ускоренная подача X/Y/Z
15/15/36 м/мин
Рабочая подача X/Y/Z
6 м/мин
Точность позиционирования
По оси X/Y/Z
0.01 мм
Повторяемость по оси X/Y/Z
0.006 мм
По оси B
± 5
Повторяемость по оси B
± 1.5
Шпиндель
Конус шпинделя
ВТ 50
MAX частота
6000 об/мин
Мощность привода
18.5/22 кВт
Крутящий момент
649/770 Нм
Тип привода
Прямой + Редуктор
Магазин АСИ
Тип магазина АСИ
Дисковый
Емкость магазина
40 шт
MAX диаметр инструмента
Ø 250 мм
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Подключение
Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа
Общие параметры
Габариты станка
8330 x 4757 мм
Высота
3174 мм
Масса станка
18 000 кг
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
