5D500

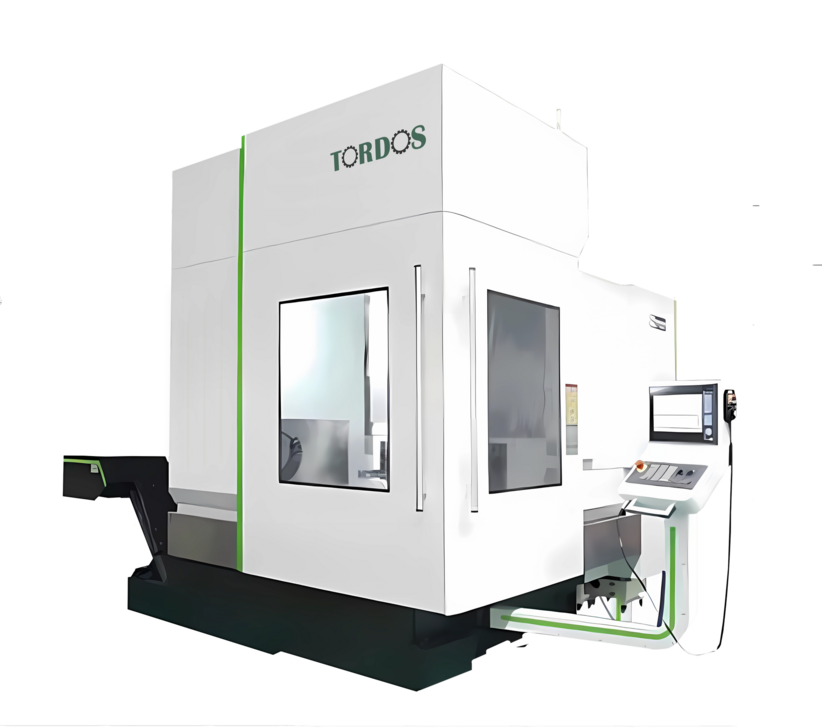

Пятикоординатный фрезерный обрабатывающий центр с ЧПУ
5D400 (4+1)
Стол Ø 410 мм
5D500
Стол Ø 630х500 мм
5D650
Стол Ø 650 мм
5D500
5D400 (4+1)
Стол Ø 410 мм
5D500
Стол Ø 630х500 мм
5D650
Стол Ø 650 мм
Пятикоординатный фрезерный обрабатывающий центр с ЧПУ
Основные комплектующие
| Наименование | Марка |
|---|---|
| Материал станины (чугун) | Китай |
| Шариковый винт | PMI/THK (Тайвань) |
| Прецизионные подшипники | NSK (Япония) |
| Двигатель шпинделя | Siemens (Германия) |
| Сервопривод X/Y/Z | Siemens (Германия) |
| Опорный подшипник | NSK/FAG (Япония/Германия) |
| Роликовые линейные направляющие | SCHNEEBERGER (Швейцария) |
| Наименование | Марка |
|---|---|
| Шпиндель | Тайвань |
| Поворотный стол | Tanshing (Тайвань) |
| Элементы электрической системы | Schneider (Франция) |
| Элементы системы смазки | SKF (Щвеция) |
Технические характеристики
Комплектация
ЧПУ Fanuc 0i-MF Type 1
Конус шпинделя BT40
Инструментальный магазин 30 позиций
Максимальные обороты шпинделя 12000 об/мин
Автоматическая централизованная система смазки
Система охлаждения масла шпинделя
Трехцветная сигнальная лампа
Технические параметры
Размер стола
Ø410мм
Нагрузка на стол
200 кг
Энкодеры для осей B/ C
Fanuc
Механизм передачи для осей B/C
червячная пара
Перемещение по оси (Х)
700 мм
Перемещение по оси (Y)
600 мм
Перемещение по оси (Z)
550 мм
Перемещение по оси (В)
+30/+120°
Перемещение по оси (C)
0 - 360(0.001мм)°
Скорость подачи по оси X
30 м/мин
Скорость подачи по оси Z
30 м/мин
Скорость подачи по оси Y
30 м/мин
Скорость подачи оси В
25 м/мин
Скорость подачи по оси С
25 м/мин
Cтружечный конвейер
Помпа высокого давления 30 бар
Система подачи и очистки СОЖ
Кондиционер электрошкафа
Сверхточные направляющие и подшипники
Воздушный пистолет и пистолет для СОЖ
Оптические линейки по осям X, Y, Z
Скиммер
Точность позиционирования X / Y / Z
0,008 мм
Повторяемость позиционирования X / Y / Z
0,005 мм
Точность позиционирования оси В/С
±5 сек
Размер шпинделя
тип BT40
Мощность главного двигателя
11 кВт
Максимальное количество оборотов
шпинделя
шпинделя
12000 об/мин
Количество ячеек для инструмента
30 шт
Максимальный диаметр инструмента
75 мм
Максимальная длина инструмента
300 мм
Максимальный вес наладки
8 кг
Комплектация
ЧПУ Siemens ONE
Конус шпинделя HSK A63
Инструментальный магазин 30 позиций
Максимальные обороты шпинделя 18000 об/мин
Датчик измерения детали Renishaw OMP60
Датчик измерения инструмента Renishaw TS27R
Автоматическая централизованная система смазки
Система охлаждения масла шпинделя
Трехцветная сигнальная лампа
Технические параметры
Размер стола
Ø630х500 мм
Нагрузка на стол
300 кг
Расстояние от шпинделя до стола
140 - 615 мм
Перемещение по оси (Х)
650 мм
Перемещение по оси (Y)
450 мм
Перемещение по оси (Z)
475 мм
Перемещение по оси (В)
±110°
Перемещение по оси (C)
0 - 360(0.001мм)
Скорость подачи по оси X
36 м/мин
Скорость подачи по оси Z
36 м/мин
Скорость подачи по оси Y
36 м/мин
Скорость подачи оси В
25 м/мин
Скорость подачи по оси С
25 м/мин
Cтружечный конвейер
Помпа высокого давления 30 бар
Система подачи и очистки СОЖ
Кондиционер электрошкафа
Сверхточные направляющие и подшипники
Воздушный пистолет и пистолет для СОЖ
Оптические линейки по осям X, Y, Z
Скиммер
Точность позиционирования X / Y / Z
≤ 8 /8 / 10 мкм
Повторяемость позиционирования X / Y / Z
≤ 6 /6 / 8 мкм
Точность позиционирования оси В/С
±5 сек
Размер шпинделя
тип HSK A63
Мощность главного двигателя
15 кВт
Крутящий момент
85/100 Нм
Максимальное количество оборотов
шпинделя
шпинделя
18000 об/мин
Количество ячеек для инструмента
30 шт
Максимальный диаметр инструмента
75 мм
Максимальная длина инструмента
200 мм
Максимальный вес наладки
8 кг
Комплектация
ЧПУ Siemens 840Dsl
Конус шпинделя BT40
Инструментальный магазин 40 позиций
Максимальные обороты шпинделя 15000 об/мин
Датчик измерения детали Renishaw OMP60
Датчик измерения инструмента Renishaw TS27R
Автоматическая централизованная система смазки
Система охлаждения масла шпинделя
Трехцветная сигнальная лампа
Технические параметры
Размер стола
650 мм
Нагрузка на стол
300 кг
Ширина Т-паза
5-14*100 мм
Энкодеры для осей B/ C
Siemens
Механизм передачи для осей B/C
червячная пара
Перемещение по оси (Х)
650 мм
Перемещение по оси (Y)
550 мм
Перемещение по оси (Z)
500 мм
Перемещение по оси (В)
-40/+110°
Перемещение по оси (C)
0 - 360(0.001мм)°
Скорость подачи по оси X
36 м/мин
Скорость подачи по оси Z
36 м/мин
Скорость подачи по оси Y
36 м/мин
Скорость подачи оси В
25 м/мин
Скорость подачи по оси С
25 м/мин
Cтружечный конвейер
Помпа высокого давления 30 бар
Система подачи и очистки СОЖ
Кондиционер электрошкафа
Сверхточные направляющие и подшипники
Воздушный пистолет и пистолет для СОЖ
Оптические линейки по осям X, Y, Z
Скиммер
Точность позиционирования X / Y / Z
0,008 мм
Повторяемость позиционирования X / Y / Z
0,005 мм
Точность позиционирования оси В/С
±5 сек
Размер шпинделя
тип BT40
Мощность главного двигателя
11 кВт
Максимальное количество оборотов
шпинделя
шпинделя
15000 об/мин
Количество ячеек для инструмента
40 шт
Максимальный диаметр инструмента
75 мм
Максимальная длина инструмента
200 мм
Максимальный вес наладки
8 кг
Технические характеристики
Комплектация
ЧПУ Fanuc 0i-MF Type 1
Конус шпинделя BT40
Инструментальный магазин 30 позиций
Максимальные обороты шпинделя 12000 об/мин
Автоматическая централизованная система смазки
Система охлаждения масла шпинделя
Трехцветная сигнальная лампа
Технические параметры
Размер стола
Ø410мм
Нагрузка на стол
200 кг
Энкодеры для осей B/ C
Fanuc
Механизм передачи для осей B/C
червячная пара
Перемещение по оси Х
700 мм
Перемещение по оси Y
600 мм
Перемещение по оси Z
550 мм
Перемещение по оси В
+30/+110°
Перемещение по оси C
0 - 360(0.001мм)°
Скорость подачи по оси X
30 м/мин
Скорость подачи по оси Z
30 м/мин
Скорость подачи по оси Y
30 м/мин
Скорость подачи оси В
25 м/мин
Скорость подачи по оси С
25 м/мин
Cтружечный конвейер
Помпа высокого давления 30 бар
Система подачи и очистки СОЖ
Кондиционер электрошкафа
Сверхточные направляющие и подшипники
Воздушный пистолет и пистолет для СОЖ
Оптические линейки по осям X, Y, Z
Скиммер
Точность позиционирования X / Y / Z
0,008 мм
Повторяемость позиционирования X / Y / Z
0,005 мм
Точность позиционирования оси В/С
±5 сек
Размер шпинделя
тип BT40
Мощность главного двигателя
11 кВт
Максимальное количество оборотов
шпинделя
шпинделя
12000 об/мин
Количество ячеек для инструмента
30 шт
Максимальный диаметр инструмента
75 мм
Максимальная длина инструмента
200 мм
Максимальный вес наладки
8 кг
Комплектация
ЧПУ Siemens ONE
Конус шпинделя HSK A63
Инструментальный магазин 30 позиций
Максимальные обороты шпинделя 18000 об/мин
Датчик измерения детали Renishaw OMP60
Датчик измерения инструмента Renishaw TS27R
Автоматическая централизованная система смазки
Система охлаждения масла шпинделя
Трехцветная сигнальная лампа
Технические параметры
Размер стола
Ø630х500 мм
Нагрузка на стол
300 кг
Расстояние от шпинделя до стола
140 - 615 мм
Перемещение по оси Х
650 мм
Перемещение по оси Y
450 мм
Перемещение по оси Z
475 мм
Перемещение по оси В
±110°
Перемещение по оси C
0 - 360(0.001мм)
Скорость подачи по оси X
36 м/мин
Скорость подачи по оси Z
36 м/мин
Скорость подачи по оси Y
36 м/мин
Скорость подачи оси В
25 м/мин
Скорость подачи по оси С
25 м/мин
Cтружечный конвейер
Помпа высокого давления 30 бар
Система подачи и очистки СОЖ
Кондиционер электрошкафа
Сверхточные направляющие и подшипники
Воздушный пистолет и пистолет для СОЖ
Оптические линейки по осям X, Y, Z
Скиммер
Точность позиционирования X / Y / Z
≤ 8 /8 / 10 мкм
Повторяемость позиционирования X / Y / Z
≤ 6 /6 / 8 мкм
Точность позиционирования оси В/С
±5 сек
Размер шпинделя
тип HSK A63
Мощность главного двигателя
15 кВт
Крутящий момент
85/100 Нм
Максимальное количество оборотов
шпинделя
шпинделя
18000 об/мин
Количество ячеек для инструмента
30 шт
Максимальный диаметр инструмента
75 мм
Максимальная длина инструмента
200 мм
Максимальный вес наладки
8 кг
Комплектация
ЧПУ Siemens 840Dsl
Конус шпинделя BT40
Инструментальный магазин 40 позиций
Максимальные обороты шпинделя 15000 об/мин
Датчик измерения детали Renishaw OMP60
Датчик измерения инструмента Renishaw TS27R
Автоматическая централизованная система смазки
Система охлаждения масла шпинделя
Трехцветная сигнальная лампа
Технические параметры
Размер стола
650 мм
Нагрузка на стол
300 кг
Ширина Т-паза
5-14*100 мм
Энкодеры для осей B/ C
Siemens
Механизм передачи для осей B/C
червячная пара
Перемещение по оси Х
650 мм
Перемещение по оси Y
550 мм
Перемещение по оси Z
500 мм
Перемещение по оси В
-40/+110°
Перемещение по оси C
0 - 360(0.001мм)°
Скорость подачи по оси X
36 м/мин
Скорость подачи по оси Z
36 м/мин
Скорость подачи по оси Y
36 м/мин
Скорость подачи оси В
25 м/мин
Скорость подачи по оси С
25 м/мин
Cтружечный конвейер
Помпа высокого давления 30 бар
Система подачи и очистки СОЖ
Кондиционер электрошкафа
Сверхточные направляющие и подшипники
Воздушный пистолет и пистолет для СОЖ
Оптические линейки по осям X, Y, Z
Скиммер
Точность позиционирования X / Y / Z
0,008 мм
Повторяемость позиционирования X / Y / Z
0,005 мм
Точность позиционирования оси В/С
±5 сек
Размер шпинделя
тип BT40
Мощность главного двигателя
11 кВт
Максимальное количество оборотов
шпинделя
шпинделя
15000 об/мин
Количество ячеек для инструмента
40 шт
Максимальный диаметр инструмента
75 мм
Максимальная длина инструмента
200 мм
Максимальный вес наладки
8 кг
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
В нашей компании вы можете купить пяти осевой вертикальный обрабатывающий центр 5X550 от официального дилера. Доставка по всей территории РФ. Бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг. По запросу подготовим технико-коммерческое предложение под Ваши задачи.
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
2014-2024 ООО «Венде Групп»
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для уточнения деталей и получения дополнительной информации, а также запроса технико-коммерческого предложения (ТКП) просьба обращаться по телефону и/или электронной почте, указанных в разделе "Контакты".
2014-2024 ООО «Венде Групп»
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
ИНН/КПП 7816580944 / 781401001
ОГРН 1147847063088
Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Для уточнения деталей и получения дополнительной информации, а также запроса технико-коммерческого предложения (ТКП) просьба обращаться по телефону и/или электронной почте, указанных в разделе "Контакты".
