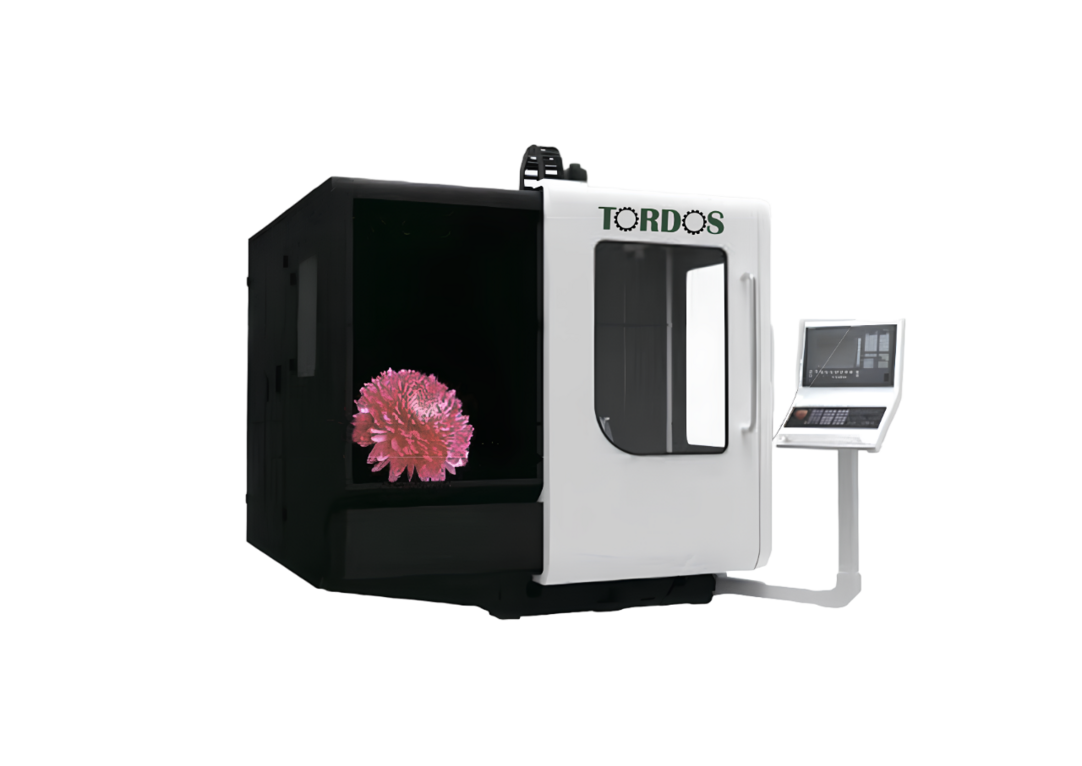

Серия V5-500/630B
5-ти осевой обрабатывающий центр
V5-500B
Рабочий стол
Ø 500
MAX нагрузка на стол
350 кг
Шпиндель
BT40 (HSK-A63) /12 000 об/мин
V5-630B
Рабочий стол
Ø 630
MAX нагрузка на стол
500 кг
Шпиндель
BT40 (HSK-A63) /12 000 об/мин
Серия V5-500/630B
5-ти осевой обрабатывающий центр
V5-500B
Рабочий стол
Ø 500
MAX нагрузка на стол
350 кг
Шпиндель
BT40 (HSK-A63) /12 000 об.
V5-630B
Рабочий стол
Ø 630
MAX нагрузка на стол
500 кг
Шпиндель
BT40 (HSK-A63) /12 000 об.
Конструктивные особенности
Стол с дополнительной опорой
Рабочий стол станка ø 500/630 мм, грузоподъемностью – 300/500 кг. Дополнительная жёсткость и точность. Большой диапазон наклона оси B вплоть до 145° (–35° / +110°). Увеличенные углы поворота позволяют обрабатывать все зоны которые были ранее не доступны. Поворотный обработку в режиме 5-ти осевой обработки либо в режиме 3+2 в зависимости от стойки ЧПУ Siemens 840D либо Siemens 828D.
Высокопрочный полимерный бетон
Станина из полимербетона образуют единую цельную конструкцию по принципу единого монолитного блока. Надежность и долговечность станка обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели также достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный полимерный бетон), используемый для производства станины. Применение данной технологии уменьшает термический коэффициент расширения, что значительно снижает влияние температуры на работу станка. Технология “UHPC” также увеличивает коэффициент поглощения вибрации при работе обрабатывающего центра.
Магазин автоматической смены инструмента
Магазин АСИ цепного типа
Количество инструментов – 24 позиций может быть увеличен опционально до 30 или 40 позиций. Этот тип АСИ является лучшим выбором для быстрой обработки деталей. Время смены инструмента 1,2 сек.
Направляющие качения роликового типа
Перемещение по оси Х/Y/Z осуществляется по специальным РОЛИКОВЫМ направляющим качения в исполнении для очень тяжелых режимов работы. Данные направляющие закупаются только у лучших производителей Schneeberger (Швейцария) / INA (ФРГ) / THK (Япония) / PMI (Тайвань) имеют низкий коэффициент трения (0.003-0.005) обеспечивающий самую лучшую гарантию точности на протяжении длительного срока эксплуатации.
Роликовые направляющие воспринимают большие нагрузки по сравнению с шариковыми при равных размерах.
Фрезерный шпиндель
Фрезерный шпиндель в базовой стандартной комплектации имеет частоту вращения 12 000 об/мин и мощность 11/15 кВт. Компактный удлиненный фрезерный шпиндель благодаря своей форме позволяет обрабатывать труднодоступные места при этом использовать более короткий инструмент. Доступны несколько вариантов с различными инструментальными конусами, например BT-40 / BBT-40 / HSK63 или SK-40.
Описание серии
Компоновка станка отличается повышенной жесткостью, что позволяет обрабатывать любые материалы с гарантированной точностью и производительностью (поворотный стол закреплен с двух сторон), в отличии от конкурентов, которые предлагают консольный тип компоновки.
Станина станка имеет повышенную термостабильность, жёсткость и выполнена по немецкой технологии UHPC, которая позволяет на порядок повысить геометрическую стабильность станка, т.к. его коэффициент теплового расширения в 20 раз ниже чугуна применяемого для литья станочных станин, максимально быстро гасит вибрации возникающие в процессе обработки.
Станина станка имеет повышенную термостабильность, жёсткость и выполнена по немецкой технологии UHPC, которая позволяет на порядок повысить геометрическую стабильность станка, т.к. его коэффициент теплового расширения в 20 раз ниже чугуна применяемого для литья станочных станин, максимально быстро гасит вибрации возникающие в процессе обработки.
В результате получается система СПИД, обеспечивающая высокие показатели жесткости, точности и стабильности при обработке. Применение наклонно-поворотного стола расширяет возможности изготовления сложных деталей максимум за два установа. Исключение дорогостоящих приспособлений не только позволяет сэкономить деньги, но и существенно повышает точность изготовления деталей. Фрезерный шпиндель и поворотный стол постоянно охлаждаются и могут эффективно работать в течение длительного времени. Направляющие, приводы, оптические линейки и инструменты располагаются вне рабочей зоны, что повысило надежность оборудования.
Технические характеристики серии V5
Перемещения
По оси X
500 мм
По оси Y
450 мм
По оси Z
400 мм
По оси A
145° (-20-120°)
По оси C
360° (0,001°)
Расстояние до шпинделя
200-600 мм
Скорость перемещений
По X, Y, Z (ускоренные)
30/30/30 м/мин
По B, C (ускоренные)
50 об/мин
Ø ШВП по осям X, Y, Z
Ø 40,36,36 мм
Ширина направляющих X, Y, Z
45/35/35
Магазин АСИ
Тип магазина
Барабан
Кол-во ячеек
24
MAX Ø инструмента (заняты ячейки)
Ø 80 мм
MAX Ø инструмента
Ø 120 мм
MAX длина инструмента
300 мм
MAX вес инструмента
8 кг
Рабочий стол
Размер стола
Ø500 мм
Размер Т пазов
18H7
MAX нагрузка на стол
350 кг
MAX нагрузка на стол при наклоне 90°
150 кг
Шпиндель
Конус шпинделя
BT-40
Частота вращения шпинделя
12 000 об/мин
MAX крутящий момент
70/95 Нм
Мощность главного двигателя
11/15 кВт
Точность (с оптическими линейками)
По X, Y, Z
±0.004 мм
Повторяемость по X, Y, Z
±0.002 мм
A/C
±5 сек
Повторяемость по A/C
± 2 сек
Другое
Давление воздуха
6.5 бар
Потребляемая мощность
45 кВа
Вес станка
6 000 кг
Д x Ш х В
2400/3500/2750 мм
Перемещения
По оси X
600 мм
По оси Y
450 мм
По оси Z
400 мм
По оси A
145° (-35-110°)
По оси C
360° (0,001°)
Расстояние до шпинделя
150- 550 мм
Скорость перемещений
По X, Y, Z (ускоренные)
36/36/36 м/мин
По B, C (ускоренные)
80 об/мин
Ø ШВП по осям X, Y, Z
Ø 40,36,36 мм
Ширина направляющих X, Y, Z
45/35/35
Магазин АСИ
Тип магазина
Барабан
Кол-во ячеек
24
MAX Ø инструмента (заняты ячейки)
Ø 80 мм
MAX Ø инструмента
Ø 120 мм
MAX длина инструмента
300 мм
MAX вес инструмента
8 кг
Рабочий стол
Размер стола
Ø630 мм
Размер Т пазов
14H8
MAX нагрузка на стол
500 кг
MAX нагрузка на стол при наклоне 90°
300 кг
Шпиндель
Конус шпинделя
BT-40
Частота вращения шпинделя
12 000 об/мин
MAX крутящий момент
70/95 Нм
Мощность главного двигателя
11/15 кВт
Точность (с оптическими линейками)
По X, Y, Z
±0.004 мм
Повторяемость по X, Y, Z
±0.002 мм
A/C
±6 сек
Повторяемость по A/C
±3 сек
Другое
Давление воздуха
6.5 бар
Потребляемая мощность
45 кВа
Вес станка
6 100 кг
Д x Ш х В
2400/3500/2855 мм
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
О производителе
Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
