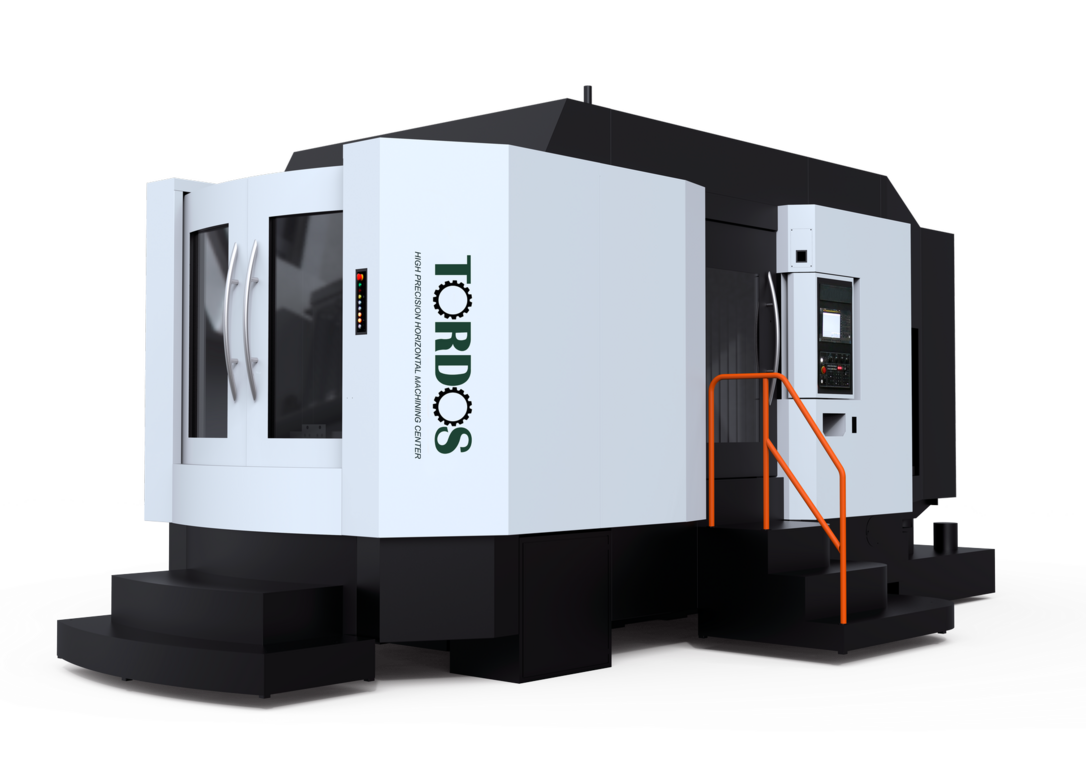

HMC-63

Обрабатывающий центр горизонтального типа двухпаллетный

Система ЧПУ
Fanuc Oi-MF Plus (Type 1)
Шпиндель
BT50 6000 об/мин
Главный мотор
18.5/22 кВт
Получить предложение
Обрабатывающий центр горизонтального типа (двухпаллетный)

HMC-63

Обрабатывающий центр горизонтального типа двухпаллетный

Обрабатывающий центр горизонтального типа (двухпаллетный)
Система ЧПУ
Fanuc Oi-MF Plus (Type 1)
Шпиндель
BT50 6000 об/мин
Главный мотор
18.5/22 кВт
Получить предложение

Конструктивные особенности

Шпиндель

Данный обрабатывающий центр оснащен шпинделем с прямым приводом + редуктор. Поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя - до 6 000 об/мин.

Высокопрочный полимерный бетон

Горизонтальный обрабатывающий центр серии HMC представляет собой высокотехнологичное оборудование, созданное с учетом современных мировых тенденций станкостроения. Надежность и долговечность обрабатывающего центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный бетон), используемый для производства станины станка. Применение данной технологии уменьшает термический коэффициент расширения и увеличивает виброустойчивость.

Подачи

Высокая точность достигается благодаря системе ЧПУ, работающей с прямым приводом (соединение через муфту) сервомоторов и ШВП.
Линейные направляющие качения с роликами, установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).

Датчики линейных перемещений

Высокоточные линейные направляющие качения оснащены оптическими линейками Fagor/Heidenhain (Испания/Германия) по всем осям для обеспечения точности перемещений.

Магазин автоматической смены инструмента

Магазин АСИ дискового типа

Количество инструментов - 24. Устройство автоматической смены инструмента дискового типа с поворотным кронштейном обеспечивает короткое время смены инструмента. Этот тип АСИ является отличным выбором для быстрой обработки деталей.

Цепного типа

Количество инструментов – 30/ 60. Устройство автоматической смены инструмента в горизонтальном положении цепного типа с поворотным кронштейном обеспечивает быструю и надежную смену инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.

Ресивер

Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.

Удаление стружки

Стружкоуборочный транспортер

Автоматизированная система вывода стружки из рабочей зоны станка состоит из конвейеров шнекового и цепного типа. Параллельно расположенные вдоль рабочего стола шнеки отводят стружку к конвейеру цепного типа. Тот в свою очередь доставляет стружку в передвижной бак.

Устройство смыва стружки *опция

Система смыва стружки быстро и эффективно удаляет стружку с внутренней части кабины станка и доставляет ее к вращающимся шнекам.

Пистолет подачи СОЖ и воздуха

Для эффективного и безопасного вывода стружки. На станке установлены пистолет подачи СОЖ и воздуха.

Охлаждение инструмента

Кольцевой механизм подачи СОЖ

Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, удаляет стружку, которая образуется при резании.

Регулируемые сопла подачи воздуха и СОЖ

Регулируемые в ручную сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения.

Технические характеристики серии HMC-63

HMC-63

Технические данные

Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Габариты паллеты
630 х 630 мм
MAX нагрузка на стол
1200 кг
Крепеж (кол-во x размер)
24 x M16
Количество паллет
2 шт
MIN индексация
0.001°
Время смены паллет
16-18 сек

Подачи

Ускоренная подача по оси X/Y/Z
42 м/мин
Рабочая подача по оси X/Y/Z
10 м/мин

Точность позиционирования

По оси X/Y/Z
0.0015 мм
Повторяемость по оси X/Y/Z
0.008 мм
По оси B
10”
Повторяемость по оси B
3”

Подключение

Пневматика
6.5 бар
Электрика
380В / 50 Гц
Потребление
50 кВа

Перемещение

По оси X
1050 мм
По оси Y
850 мм
По оси Z
900 мм

Шпиндель

Конус шпинделя
BBT50
MAX частота шпинделя
6000 об/мин
Мощность привода (пост / 30 мин)
18.5/22 кВт
Крутящий момент
649/770 Нм
Тип привода
Прямой + Редуктор

Магазин АСИ

Тип магазина АСИ
цепного типа
Емкость магазина инструментов
40 шт
MAX диаметр инструмента
Ø 250
MAX длина инструмента
500 мм
MAX вес инструмента
25 кг
Время смены
7 сек

Общие параметры

Масса станка
20 000 кг
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Укажите модель оборудования

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Частые вопросы

Какие у Вас технические преимущества?

Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.

Какой срок поставки станков?

Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.

Входит ли в стоимость ПНР?

Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.

Какой срок гарантии на оборудование?

Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.

Вы проводите инструктаж сотрудников?

Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).

Какая стоимость бронирования станка?

Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.

О производителе

Компания «Ронтек Машин Тулс» представляет собой высокотехнологичное машиностроительное производство в Республике Беларусь, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Производство организовано с помощью и под контролем компании Shandong DEED Precision Machine Tool и Horst Rottler Maschinenbau GmbH, что даёт полную уверенность в высоком качестве выпускаемой продукции, в том числе высокоточных вертикальных и портальных обрабатывающих центров.
Компания Shandong DEED Precision Machine Tool является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2014 году, двусторонее стратегическое соглашение о сотрудничестве между DEED и Horst Rottler Maschinenbau GmbH, одним из лидеров в производстве обрабатывающих центров в Германии, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
