HB1116

Горизонтально-расточной обрабатывающий центр

Система ЧПУ
Fanuc Oi-MF Plus(1)
Рабочая поверхность
1200х1400мм
MAX нагрузка на стол
3 000 кг
Перемещение по оси X/Y/Z
1600/1200/1200мм
Получить предложение

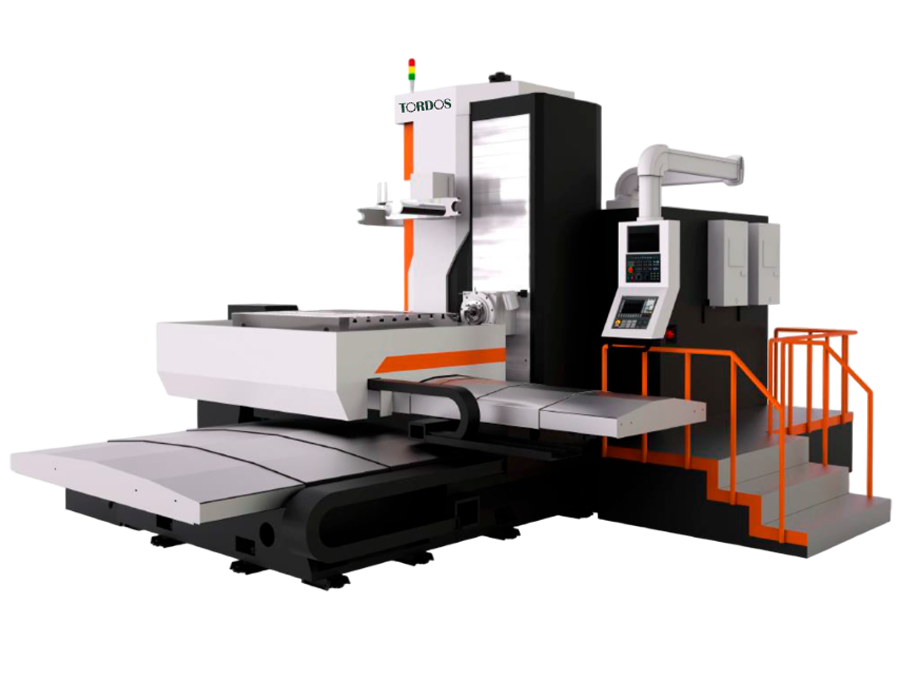

Горизонтально-расточной обрабатывающий центр модели HB1116

HB1116

Горизонтально-расточной обрабатывающий центр

Горизонтально-расточной обрабатывающий центр модели HB1116
Система ЧПУ
Fanuc Oi-MF Plus(1)
Рабочая поверхность
1200х1400мм
MAX нагрузка на стол
3 000 кг
Перемещение по оси X/Y/Z
1600/1200/1200мм
Получить предложение

Конструктивные особенности

Конструктивные особенности

Рабочий стол

Рабочий стол станка имеет габариты 1200х1400 мм. Грузоподъемность стола - 3000 кг. Т-образные пазы шириной 22 мм предназначены, как для крепления заготовок посредством гидромеханических тисков, угольников, прихватов. Рабочий стол перемещается по направляющим качения оси X. Направляющие выполнены закаленными с предварительным натягом для обеспечения нулевого зазора.

Высокопрочный полимерный бетон

Портальный обрабатывающий центр серии HB представляет собой высокотехнологичное оборудование, созданное с учетом современных мировых тенденций станкостроения. Надежность и долговечность обрабатывающего центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный бетон), используемый для производства станины, боковых колонн и траверсы обрабатывающего центра. Применение данной технологии уменьшает термический коэффициент расширения и увеличивает виброустойчивость.

Подачи

Высокая точность достигается благодаря системе ЧПУ, работающей с прямыми приводами сервомоторов (прямое соединение через муфту) и ШВП.
Линейные направляющие качения с роликами, установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).

Магазин автоматической смены инструмента

Магазин АСИ кулачкового типа

Количество инструментов - 24. Устройство автоматической смены инструмента в вертикальном положении кулачкового типа с поворотным кронштейном обеспечивает быструю смены инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.

Ресивер

Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.

Удаление стружки

Стружкоуборочный транспортер

Автоматизированная система вывода стружки из рабочей зоны станка состоит из конвейеров шнекового или цепного типа. Параллельно расположенные вдоль рабочего стола, они отводят стружку к конвейеру цепного типа. Тот в свою очередь доставляет стружку в передвижной бак.

Кабинетная защита рабочей зоны станка *опция

Кабинетная защита позволяет исключить вылет стружки и СОЖ из рабочей зоны станка особенно рекомендуется заказывать кабинетную защиту при использовании опции внутренняя подача СОЖ через шпиндель/инструмент.

Пистолет подачи СОЖ и воздуха

Для эффективного и безопасного вывода стружки. На станке установлены пистолет подачи СОЖ и воздуха.

Ось W - 600 мм

Фрезерный выдвижной шпиндель ø 110 мм

Станок в базовой конфигурации оснащён пинолью диаметром 110 мм и ходом 600 мм - ось W что обеспечивает высокую жесткость и стабильность при тяжелых режимах работы. Дополнительная ось W зрительно расширяет возможности оборудования и позволяет снизить затрат на дорогостоящий расточной инструмент!!!

Технические характеристики станка HB1116

HB1116

Технические данные

Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Перемещение по оси W
600 мм
MAX нагрузка на стол
3 000 кг
Рабочая поверхность
1200 х 1400 мм
T-образный паз (Ширина)
22 мм
Автомат. контроль оси B (стол)
360°
Перемещение по оси X/Y/Z
1600/1200/1200 мм

Подачи

Холостой ход (X/Y/Z)
15/15/15 м/мин
Рабочая подача (X/Y/Z)
1 – 6 000 мм/мин
Рабочая подача (W)
1 – 2 000 мм/мин
Точность позиц. (X/Y/Z/W)
0.024/0.022/0.018/0.022 мм
Точность повторяемости
0.014/0.013/0.012/0.013 мм
Линейные направляющие (X/Y/Z)
Роликовые

Сервомоторы

Сервомоторы по осям X/Y
aiF40/3000
Сервомоторы по оси Z
aiF30B/4000

Шпиндель

Тип привода
Редуктор
Мощность главного мотора
22/26 кВт
Частота вращения шпинделя
150- 2000 об/мин
Крутящий момент
2 000 Нм
Исполнение конуса шпинделя
BT 50

Магазин АСИ

Тип инструментального магазина
Дисковый
Число инструментов
24 шт
MAX диаметр инструмента
Ø 200 мм
MAX длина инструмента
350 мм
MAX вес инструмента
20 кг

Другое

Общая потребляемая мощность
80 кВт
Габариты (Д x Ш x В)
6200 х 6700 х 4100
Вес
23 000 кг

Технические характеристики станка HB1116

HB1116

Технические данные

Система ЧПУ
Fanuc Oi MF Plus (Type 1)
Перемещение по W
600 мм
MAX нагрузка на стол
3 000 кг
Раб. поверхность
1200 х 1400 мм
T-образный паз (Ш)
22 мм
Контроль оси B (стол)
360°

Подачи

Холостой ход (X/Y/Z)
15/15/15 м/мин
Рабочая подача (X/Y/Z)
1 – 6 000 мм/мин
Рабочая подача (W)
1 – 2 000 мм/мин
Линейные направляющие
Роликовые

Сервомоторы

Сервомоторы по осям X/Y
aiF40/3000
Сервомоторы по оси Z
aiF30B/4000

Шпиндель

Тип привода
Редуктор
Мощность гл. мотора
22/26 кВт
Частота вращения
150- 2000 об/мин
Крутящий момент
2 000 Нм
Исполнение конуса
BT 50

Магазин АСИ

Тип магазина
Дисковый
Число инструментов
24 шт
MAX Ø инструмента
Ø 200 мм
MAX длина инструмента
350 мм
MAX вес инструмента
20 кг

Другое

Потреб. мощность
80 кВт
Габариты
6200 х 6700 х 4100 мм
Вес
23 000 кг
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Укажите модель оборудования

Нажимая на кнопку, вы принимаете Положение и Согласие на обработку персональных данных.

Частые вопросы

Какие у Вас технические преимущества?

Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.

Какой срок поставки станков?

Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.

Входит ли в стоимость ПНР?

Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.

Какой срок гарантии на оборудование?

Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.

Вы проводите инструктаж сотрудников?

Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).

Какая стоимость бронирования станка?

Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.

О производителе

Компания «TORDOS» представляет собой высокотехнологичное машиностроительное производство в Китае, специализирующееся в разработке и производстве высокоточных обрабатывающий центров.
Компания является одним из крупнейших высокотехнологичных машиностроительных предприятий Китая, специализирующимся на производстве высокоточных фрезерных обрабатывающих станков по металлу.
Подписанное в 2023 году, двусторонее стратегическое соглашение о сотрудничестве Vende Group и TORDOS, одним из лидеров в производстве обрабатывающих центров в Китае, позволило достигнуть высочайших показателей точности и надежности совместно выпускаемой продукции.
