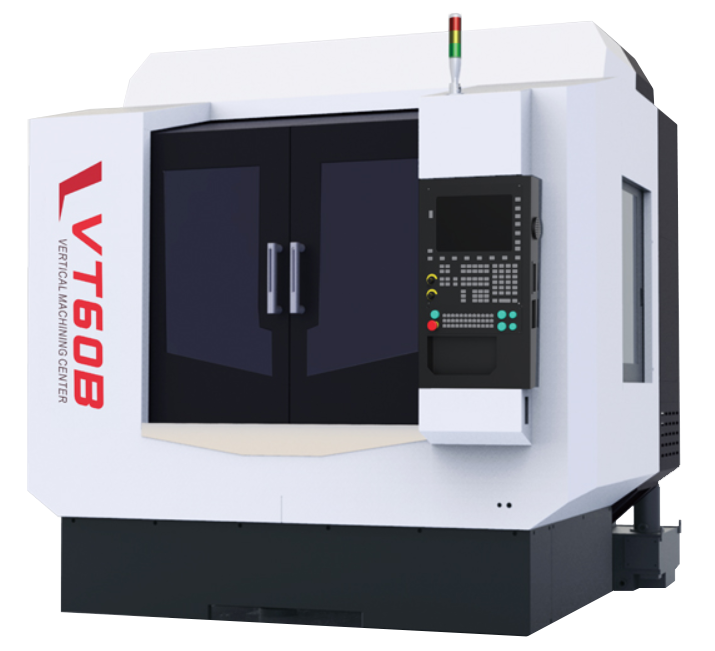

Серия VT 60B
Вертикальный обрабатывающий центр
Система ЧПУ
Fanuc Oi-MF Plus (Type 5)
Рабочий стол
1200 x 600
Шпиндель
BT30/12000 об/мин
Серия VT 60B
Вертикальный обрабатывающий центр
Система ЧПУ
Fanuc Oi-MF Plus (Type 5)
Рабочий стол
1200 x 600
Шпиндель
BT30/12000 об/мин
Конструктивные особенности
Шпиндель
12 000 об/мин
На обрабатывающем центре устанавливается шпиндель с частотой вращения 12 000 (Прямой привод). Данный шпиндель является хорошим выбором сочетая высокий крутящий момент и высокую частоту вращения шпинделя.
Диаграммы мощности и крутящего момента
Шпиндель 12000 об/мин (Ременной привод)
Конструкция
- Конструкция портального типа. Рабочий стол перемещается по оси Y вдоль станины станка. Суппорт шпиндельной бабки перемещается по порталу, вдоль стола. Шпиндельная бабка перемещается по оси Z – вертикально.
- Угол наклона 45 градусов.
- Высокая точность, жесткость конструкции.
- Серводвигатели по осям X, Y, Z приводят в движение ШВП через пальчиковую муфту, создавая линейные перемещения станка.
- На станке установлены направляющие качения.
- Магазин типа зонтик обеспечивает высокую скорость смены инструмента.

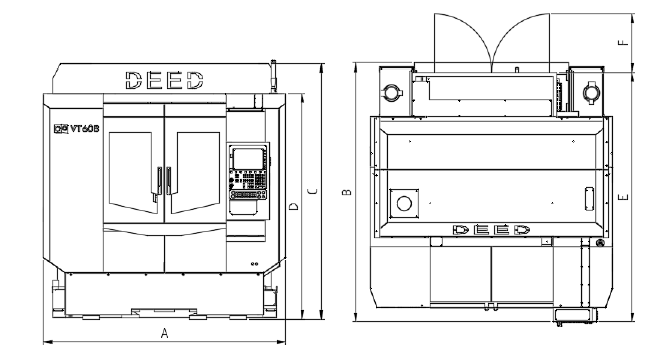

Габариты
| A | B | C | D | E | F |
| 2600 | 2760 | 2720 | 2400 | 2670 | 615 |
Технические характеристики серии VT 60B
Технические данные
Система ЧПУ
Fanuc Oi MF (Type 5)
MAX нагрузка на рабочий стол
400 кг
Рабочая поверхность
1200 х 600 мм
T-образный паз
14H7 х 5 х 120 мм
Расстояние от шпинделя до стола
250 – 600 мм
Перемещение по оси X/Y/Z
1100 / 600 / 350 мм
Подачи по осям (X/Y/Z)
Холостой ход
60/60/60 м/мин
Ускорение
10 м/с^2
Рабочая подача
1 – 20 000 мм/мин
Точность позиционирования
± 0,004 мм
Точность повторяемости
± 0,0025 мм
Линейные направляющие
качения
Шпиндель
Тип привода
Прямой
Мощность главного мотора
3.7 / 7.5 кВт
Частота вращения шпинделя
150 - 12000 об/мин
Крутящий момент
23.6 / 47.7 Нм
Исполнение конуса шпинделя
BT 30
Магазин АСИ
Тип инструментального магазина
Зонтик
Число инструментов
21
При занятых соседних гнёздах
Ø 100 мм
При свободных соседних гнёздах
Ø 140 мм
MAX длина инструмента
250 мм
MAX вес инструмента
3 кг
Другое
Общая потребляемая мощность
25 кВт
Давление сжатого воздуха в сети
0.65 мПа
Габариты (Д x Ш x В)
2760 х 2600 х 2720
Вес
6 000 кг
Получить технико-коммерческое предложение
Получить технико-коммерческое предложение
Частые вопросы
Какие у Вас технические преимущества?
Станина, колонна и шпиндельная бабка изготавливаются из высокопрочного полимерного бетона. Благодаря чему уменьшается термический коэффициент расширения, что в свою очередь, на 20% улучшает точность и качество обработки.
Какой срок поставки станков?
Средний срок поставки оборудования составляет 45-90 дней. По запросу можем рассчитать точный срок поставки до Вашего города.
Входит ли в стоимость ПНР?
Для СЗФО ПНР включена в стоимость. Для других регионов расчет ПНР подготавливается по запросу. Возможно также дополнительное обучение стойки ЧПУ.
Какой срок гарантии на оборудование?
Стандартный срок гарантии составляет 12 месяцев. Возможно увеличение срока гарантии до 24 мес.
Вы проводите инструктаж сотрудников?
Да! Мы проводим инструктаж специалистов предприятия в нашем демо-зале (стойка, система измерения, работоспособность станка).
Какая стоимость бронирования станка?
Наша компания осуществляет бронирование станков под аванс 10%. Сумма возвращается, если оформляется лизинг.
