Серия SL

Токарный автомат продольного точения швейцарского типа

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 12-32 мм
Ø основного шпинделя
Ø 16-36 мм
Длина обработки приводным инструментом
60-310 мм
Получить предложение
Токарный автомат продольного точения швейцарского типа

Серия SL

Токарный автомат продольного точения швейцарского типа

Токарный автомат продольного точения швейцарского типа
Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 12-32 мм
Ø основного шпинделя
Ø 16-36 мм
Длина обработки приводным инстр.
60-310 мм
Получить предложение

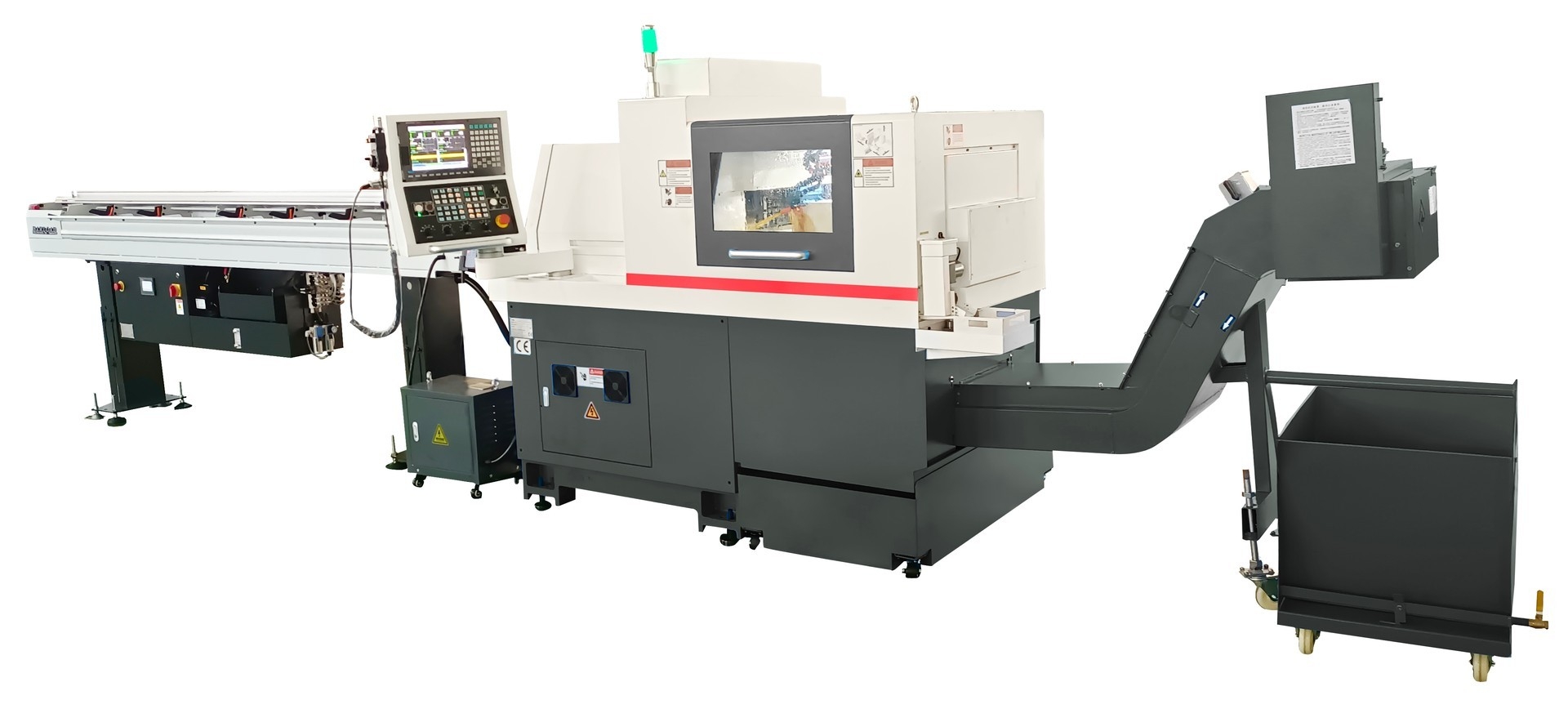

Барфидер

Барфидер серии BF-65P, BF-26P, BF-42P является устройством начального уровня для подачи прутковой заготовки длиной до 4300 мм и диаметром от 5 до 65 мм.
Барфидер для токарного автомата продольного точения швейцарского типа
Артикул Модель Диаметр, мм Длина заготовки Вес, кг
12-2030 BF-65P 5-65 1200/1500 210/240
12-2032 BF-26P 5-26 3200/3800/4300 365/385/410
12-2034 BF-42P 5-42 2600/3200/3800 870/920/970

Технические характеристики

SL-125A
SL-205A
SL-265A
SL-325A
SL-326A

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 12 мм
Ø основного шпинделя
Ø 16 мм
Длина обработки инстр. (прив.)
60 мм
Длина обработки инстр. (стационар.)
220 мм
Ускоренные перемещения
Х1:24
X2/Y1/Z1/Z2:30

Шпиндель

Скорость вращения (max)
10000 об/мин
Скорость вращения контршпинделя (max)
10000 об/мин
Мощность главного шпинделя
1,5 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
1,5 кВт
Точность позиционирования контршпинделя
0,001°

Инструмент

Ø сверления (max)
10 мм
Ø нарезания резьбы (max)
М8
Количество инструмента для наружной токарной обработки
5x[10x10]
приводной инструмент для наружной обработки
4x[ER11]
Инструмент для обработки в основном и противошпинделе
4x[ER11]
Фиксированный инструмент для обработки в противошпинделе
4x[ER11]
Вращение инструмента
6000 об/мин
Мощность приводного инструмента
0.75 кВт
Мощность насоса системы охлаждения
0,25 кВт

Габариты

Д х Ш х В
1850 х 1100 х 1700 мм
Вес
1800 кг

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 20 мм
Ø основного шпинделя
Ø 25 мм
Длина обработки инстр. (прив.)
180 мм
Длина обработки инстр. (стационар.)
220 мм
Ускоренные перемещения
Х1:20
X2/Y1/Z1/Z2:24

Шпиндель

Скорость вращения (max)
8000 об/мин
Скорость вращения контршпинделя (max)
8000 об/мин
Мощность главного шпинделя
4,2 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
3,1 кВт
Точность позиционирования контршпинделя
0,001°

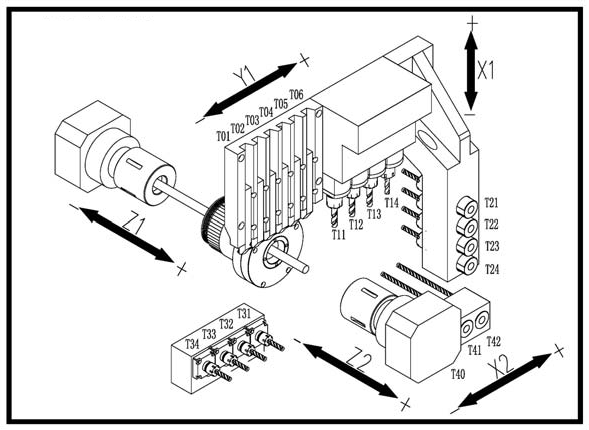

Чертеж токарного автомата продольного точения швейцарского типа серии SL-205A

Габариты

Д х Ш х В
2300 х 1300 х 1800 мм
Вес
2400 кг

Инструмент

Ø сверления (max)
10 мм
Ø нарезания резьбы (max)
М8
Количество инструмента для наружной токарной обработки
6x[12x12]
приводной инструмент для наружной обработки
2x[ER11] + 2x[ER16]
Инструмент для обработки в основном и противошпинделе
4x[ER16]
Фиксированный инструмент для обработки в противошпинделе
4x[ER16]
Вращение инструмента
5000 об/мин
Мощность приводного инструмента
1 кВт
Мощность насоса системы охлаждения
0,46 кВт

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 26 мм
Ø основного шпинделя
Ø 30 мм
Длина обработки инстр. (прив.)
180 мм
Длина обработки инстр. (стационар.)
220 мм
Ускоренные перемещения
Х1:20
X2/Y1/Z1/Z2:24

Шпиндель

Скорость вращения (max)
8000 об/мин
Скорость вращения контршпинделя (max)
8000 об/мин
Мощность главного шпинделя
4,2 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
3,1 кВт
Точность позиционирования контршпинделя
0,001°

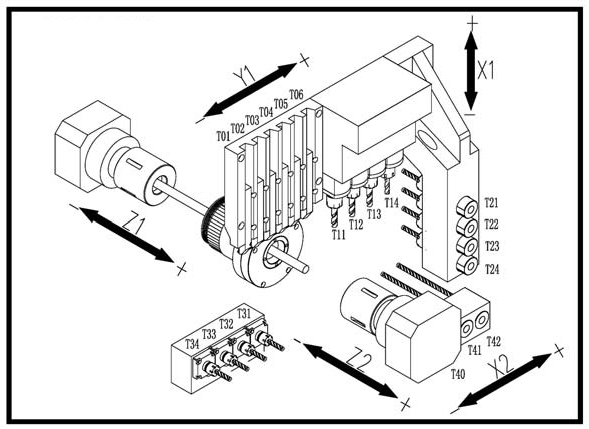

Чертеж токарного автомата продольного точения швейцарского типа серии SL-265A

Габариты

Д х Ш х В
2300 х 1300 х 1800 мм
Вес
2400 кг

Инструмент

Ø сверления (max)
10 мм
Ø нарезания резьбы (max)
М8
Количество инструмента для наружной токарной обработки
1x[16x16] + 5х[12х12]
приводной инструмент для наружной обработки
2x[ER11] + 2x[ER16]
Инструмент для обработки в основном и противошпинделе
4x[ER16]
Фиксированный инструмент для обработки в противошпинделе
4x[ER16]
Вращение инструмента
5000 об/мин
Мощность приводного инструмента
1 кВт
Мощность насоса системы охлаждения
0,46 кВт

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 32 мм
Ø основного шпинделя
Ø 36 мм
Длина обработки инстр. (прив.)
310 мм
Длина обработки инстр. (стационар.)
220 мм
Ускоренные перемещения
Х1:24
/X2/Y1/Z1/Z2:30

Шпиндель

Скорость вращения (max)
6000 об/мин
Скорость вращения контршпинделя (max)
6000 об/мин
Мощность главного шпинделя
6,3 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
4,2 кВт
Точность позиционирования контршпинделя
0,001°

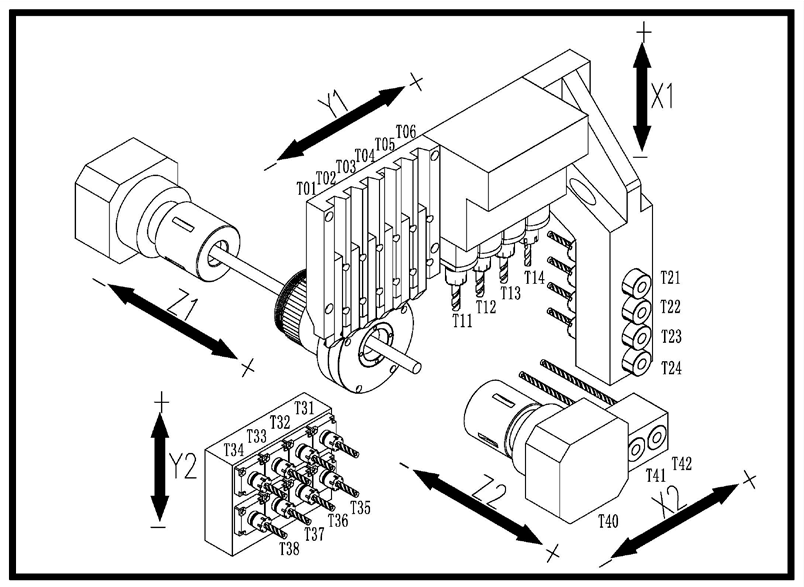

Чертеж токарного автомата продольного точения швейцарского типа серии SL-325A

Габариты

Д х Ш х В
2940 х 1640 х 1920 мм
Вес
3750 кг

Инструмент

Ø сверления (max)
10 мм
Ø нарезания резьбы (max)
М8
Количество инструмента для наружной токарной обработки
6x[16x16]
приводной инструмент для наружной обработки
1x[ER20] + 3x[ER16]
Инструмент для обработки в основном и противошпинделе
4x[ER20]
Фиксированный инструмент для обработки в противошпинделе
4x[ER20]
Вращение инструмента
4800 об/мин
Мощность приводного инструмента
1.1 кВт
Мощность насоса системы охлаждения
0,46 кВт

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 32 мм
Ø основного шпинделя
Ø 36 мм
Длина обработки инстр. (прив.)
310 мм
Длина обработки инстр. (стационар.)
220 мм
Ускоренные перемещения
Х1/Y2:24 X2/Y1/Z1/Z2:30

Шпиндель

Скорость вращения (max)
6000 об/мин
Скорость вращения контршпинделя (max)
6000 об/мин
Мощность главного шпинделя
6,3 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
4,2 кВт
Точность позиционирования контршпинделя
0,001°

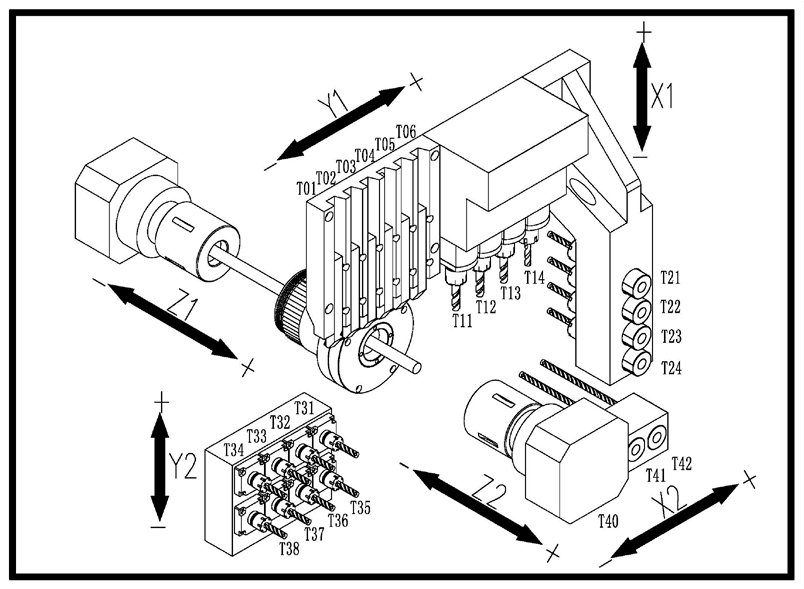

Чертеж токарного автомата продольного точения швейцарского типа серии SL-326A

Габариты

Д х Ш х В
2940 х 1640 х 1920 мм
Вес
3750 кг

Инструмент

Ø сверления (max)
10 мм
Ø нарезания резьбы (max)
М8
Количество инструмента для наружной токарной обработки
6x[16x16]
приводной инструмент для наружной обработки
1x[ER20] + 3x[ER16]
Инструмент для обработки в основном и противошпинделе
4x[ER20]
Фиксированный инструмент для обработки в противошпинделе
4x[ER20]
Вращение инструмента
4800 об/мин
Мощность приводного инструмента
1.1 кВт
Мощность насоса системы охлаждения
0,46 кВт

Технические характеристики

SL-125A
SL-205A
SL-265A
SL-325A
SL-326A

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 12 мм
Ø основного шпинделя
Ø 16 мм
Длина обработки (прив.)
60 мм
Длина обработки (стационар.)
220 мм

Шпиндель

Вращения (max)
10000 об/мин
Вращения контршпинделя (max)
10000 об/мин
Мощность главного шпинделя
1,5 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
1,5 кВт
Точность позиц. контршпинделя
0,001°

Габариты

Д х Ш х В
1850 х 1100 х 1700 мм
Вес
1800 кг
Чертеж токарного автомата продольного точения швейцарского типа серии SL-205A

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 20 мм
Ø основного шпинделя
Ø 25 мм
Длина обработки (прив.)
180 мм
Длина обработки (стационар.)
220 мм

Шпиндель

Вращения (max)
8000 об/мин
Вращения контршпинделя (max)
8000 об/мин
Мощность главного шпинделя
4,2 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
3,1 кВт
Точность позиц. контршпинделя
0,001°

Габариты

Д х Ш х В
2300 х 1300 х 1800 мм
Вес
2400 кг
Чертеж токарного автомата продольного точения швейцарского типа серии SL-265A

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 26 мм
Ø основного шпинделя
Ø 30 мм
Длина обработки (прив.)
180 мм
Длина обработки (стационар.)
220 мм

Шпиндель

Вращения (max)
8000 об/мин
Вращения контршпинделя (max)
8000 об/мин
Мощность главного шпинделя
4,2 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
3,1 кВт
Точность позиц. контршпинделя
0,001°

Габариты

Д х Ш х В
2300 х 1300 х 1800 мм
Вес
2400 кг
Чертеж токарного автомата продольного точения швейцарского типа серии SL-325A

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 32 мм
Ø основного шпинделя
Ø 36 мм
Длина обработки (прив.)
310 мм
Длина обработки (стационар.)
220 мм

Шпиндель

Вращения (max)
6000 об/мин
Вращения контршпинделя (max)
6000 об/мин
Мощность главного шпинделя
6,3 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
4,2 кВт
Точность позиц. контршпинделя
0,001°

Габариты

Д х Ш х В
2940 х 1640 х 1920 мм
Вес
3750 кг
Чертеж токарного автомата продольного точения швейцарского типа серии SL-326A

Технические данные

Система ЧПУ
Syntec (Fanuc, Mitsubishi)
Устанавливаемый Ø (max)
Ø 32 мм
Ø основного шпинделя
Ø 36 мм
Длина обработки (прив.)
310 мм
Длина обработки (стационар.)
220 мм

Шпиндель

Вращения (max)
6000 об/мин
Вращения контршпинделя (max)
6000 об/мин
Мощность главного шпинделя
6,3 кВт
Точность позиционирования
0,001°
Мощность контршпинделя
4,2 кВт
Точность позиц. контршпинделя
0,001°

Габариты

Д х Ш х В
2940 х 1640 х 1920 мм
Вес
3750 кг
