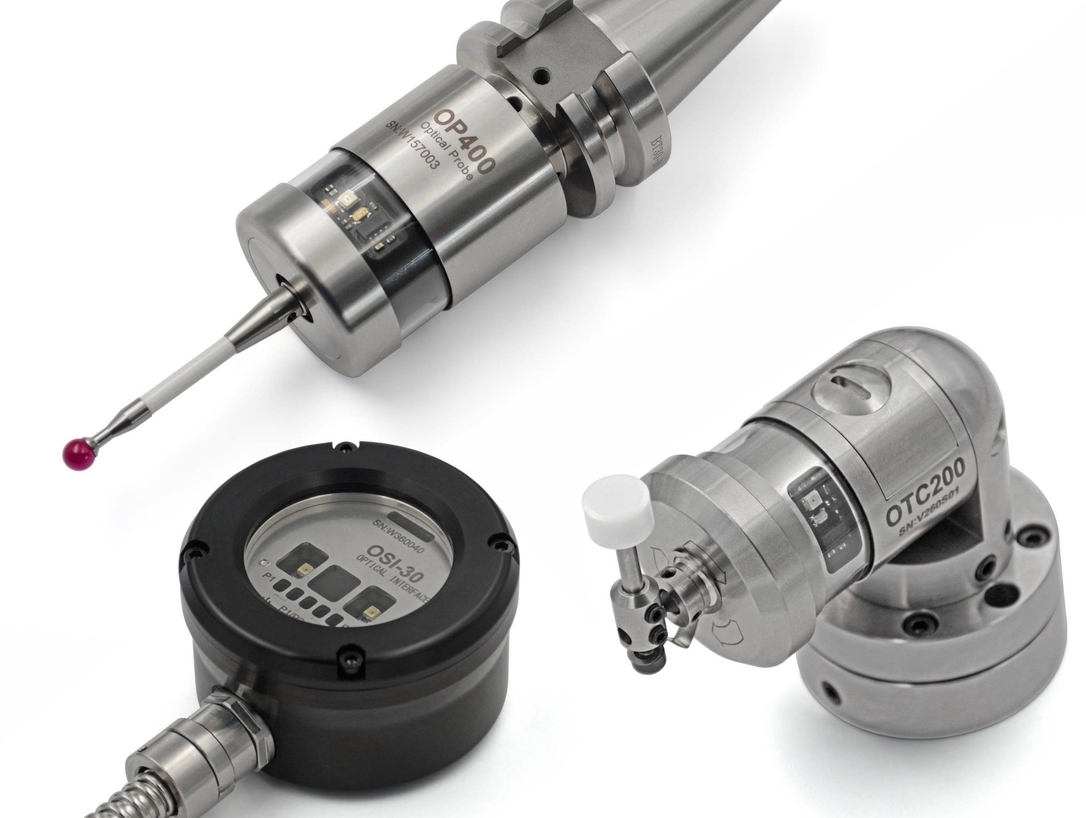

OPTS-40

Двойная оптическая измерительная система

Сдвоенная система серии OPTS-40 с оптической передачей сигнала состоит из программного обеспечения SP-W10 и двух аппаратных частей:
  • Контактный датчик OP400, шпиндельная оправка, стилус;
  • Оптический интерфейс серии OSI-30 со стандартным кабелем 8м (требуемая длина по запросу).
Получить предложение
Сдвоенная система OPTS-40

OPTS-40

Двойная оптическая измерительная система

Сдвоенная система серии OPTS-40 с оптической передачей сигнала состоит из программного обеспечения SP-W10 и двух аппаратных частей:
  • Контактный датчик OP400, шпиндельная оправка, стилус;
  • Оптический интерфейс серии OSI-30 со стандартным кабелем 8м (требуемая длина по запросу).
Получить предложение
Сдвоенная система OPTS-40

Технические характеристики

OP400 (система OPS-40)
ОTS-40
OSI-30

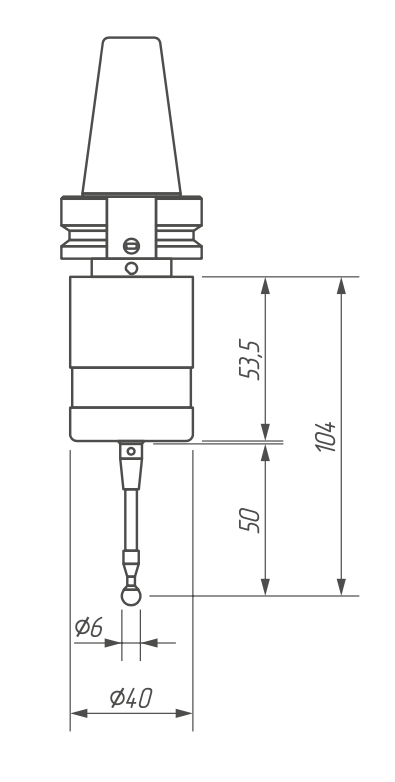

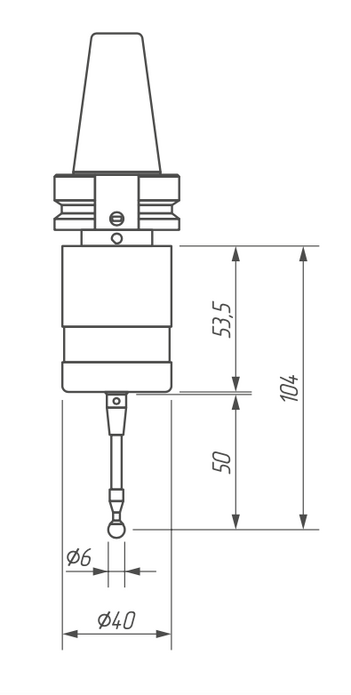

Датчик с оптической передачей сигнала OP400 (система OPS-40)

Датчик с оптической передачей сигнала OP400 (система OPS-40)

Технические характеристики

Направление измерения
±X, Y, +Z
Допустимый перебег щупа
X-Y±15°, Z +5 мм
Настраиваемое усилие срабатывания щупа в оси Z
500-1000 г
Усилие срабатывания щупа в осях X- Y
50-100 г
Односторонняя повторяемость
≤ 2 мкм
Рабочий диапазон
до 5 м
Дополнительная информация приведена в соответствующем проспекте и в инструкции по эксплуатации.

Особенности

  • Метод включения: М-код, включение вращением, автоматический;
  • Передача сигнала между датчиком и интерфейсом производится в инфракрасном диапазоне;
  • Совместим с интерфейсами OSI-30, OSI-20M и OSI-10E;
  • Применяется в составе сдвоенной системы OPTS-40 совместно с датчиком измерения инструмента OTC200;
  • Срок службы батарей составляет приблизительно 140 дней (при коэффициенте загрузки 5%);
  • Степень защиты: IP68

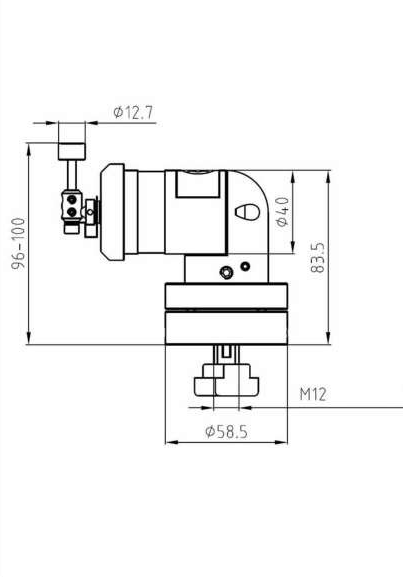

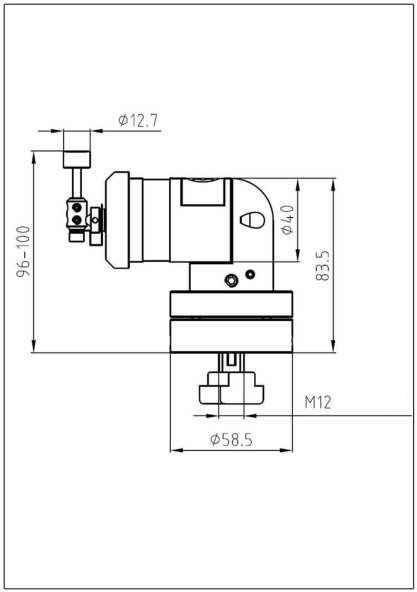

Система измерения инструмента ОTS-40 с оптической передачей

Система измерения инструмента ОTS-40 с оптической передачей

Технические характеристики

Диаметр цилиндрической части стилуса
12.7±0.005 мм
Твердость
HM8.5
Направление измерения
±X, ±Y, -Z
Максимальный перебег по осям
5мм
Односторонняя повторяемость
≤ 2 мкм
Рабочий диапазон
до 5м
Срок службы батарей
~ 140 дней (при коэффициенте загрузки 5 %)
Степень защиты
IP68
Дополнительная информация приведена в соответствующем проспекте и в инструкции по эксплуатации.

Особенности

  • Метод включения-выключения: М-код;
  • Передача модулированного сигнала между датчиком и интерфейсом производится в инфракрасном диапазоне;
  • Верхняя грань стилуса может быть выставлена параллельно осям при помощи регулировочных винтов в основании датчика;
  • Светодиодный индикатор для отображения состояния срабатывания датчика;
  • Совместимые интерфейсы: OSI-30;
  • Применяется в составе сдвоенной системы OPTS-40 совместно с датчиком измерения детали OP400.

Оптический интерфейс OSI-30

Оптический интерфейс OSI-30

Технические характеристики

Рабочий диапазон
до 5м
Рабочее напряжение
24 В ±10% постоянного тока
Выходная нагрузочная способность
50 мА
Степень защиты
IP68
Дополнительная информация приведена в соответствующем проспекте и в инструкции по эксплуатации.

Особенности

  • Инверсия выходных сигналов может осуществляться при помощи микропереключателей;
  • Интерфейс OSI-30 совместим со многими оптическими датчиками компании Pioneer;
  • Светодиодные индикаторы показывают состояние срабатывания системы.

Технические характеристики

OP400 (система OPS-40)
ОTS-40
OSI-30

Датчик с оптической передачей сигнала OP400 (система OPS-40)

Датчик с оптической передачей сигнала OP400 (система OPS-40)
Особенности
  • Метод включения: М-код, включение вращением, автоматический;
  • Передача сигнала между датчиком и интерфейсом производится в инфракрасном диапазоне;
  • Совместим с интерфейсами OSI-30, OSI-20M и OSI-10E;
  • Применяется в составе сдвоенной системы OPTS-40 совместно с датчиком измерения инструмента OTC200;
  • Срок службы батарей составляет приблизительно 140 дней (при коэффициенте загрузки 5%);
  • Степень защиты: IP68

Система измерения инструмента ОTS-40 с оптической передачей

Система измерения инструмента ОTS-40 с оптической передачей
Особенности
  • Метод включения-выключения: М-код;
  • Передача модулированного сигнала между датчиком и интерфейсом производится в инфракрасном диапазоне;
  • Верхняя грань стилуса может быть выставлена параллельно осям при помощи регулировочных винтов в основании датчика;
  • Светодиодный индикатор для отображения состояния срабатывания датчика;
  • Совместимые интерфейсы: OSI-30;
  • Применяется в составе сдвоенной системы OPTS-40 совместно с датчиком измерения детали OP400.

Оптический интерфейс OSI-30

Оптический интерфейс OSI-30
Особенности
  • Инверсия выходных сигналов может осуществляться при помощи микропереключателей;
  • Интерфейс OSI-30 совместим со многими оптическими датчиками компании Pioneer;
  • Светодиодные индикаторы показывают состояние срабатывания системы.
